ЖК-дисплей Экран плата контроллера комплект для 1440X900 LM190WX1(TL)(L1) дисплей LM190WX1-TLL1

ЖК-дисплей Экран плата контроллера комплект для 1440X900 LM190WX1(TL)(L1) дисплей LM190WX1-TLL1

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Или это очень запутанные вещи, которые мы успешно производим сами. Сделайте свой великолепный проект своей блестящей идеей.

Обратите внимание, что этот комплект предназначен дляLM190WX1 (TL) (L1), Если ваш номер модели lcd отличается, пожалуйста, не забудьте связаться с нами с номером модели lcd перед заказом.

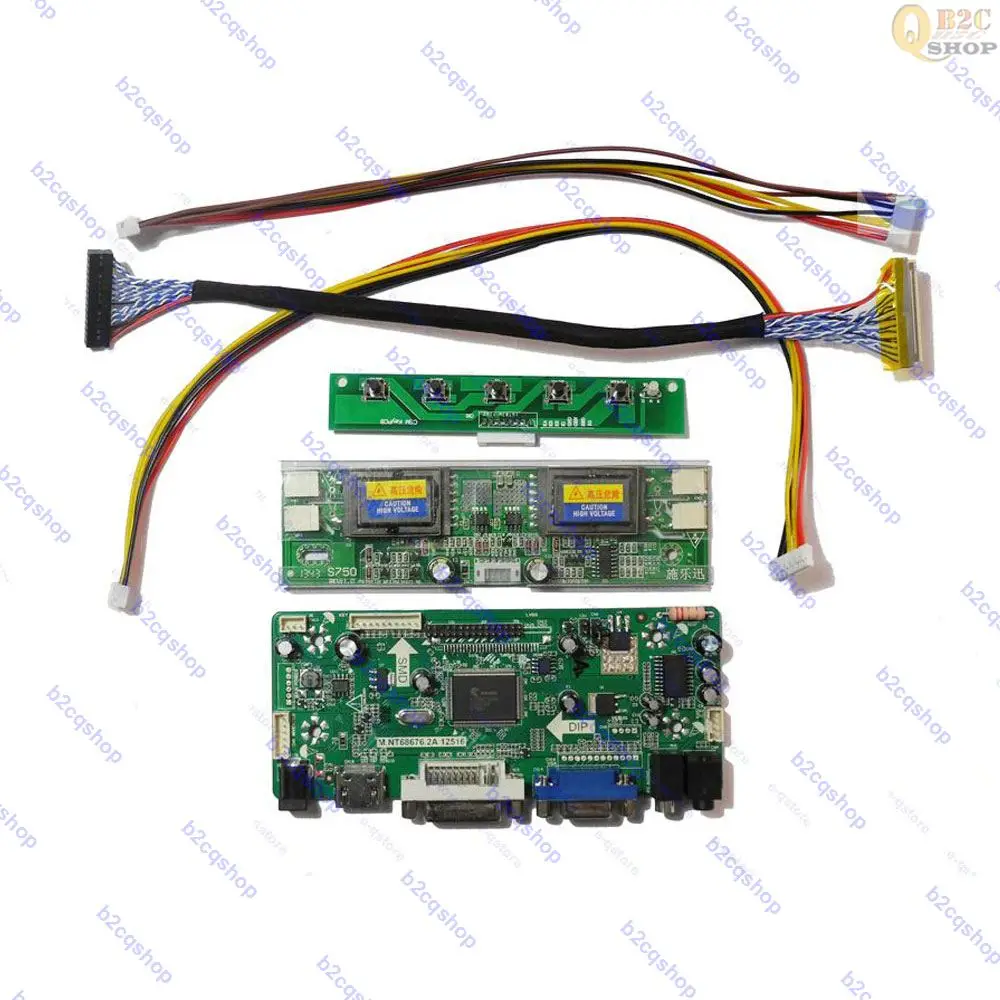

Необходимые аксессуары для поворота голой LCD на настольный монитор:

1. Плата ЖК-контроллера

2. Инвертор

3. Кабель низковольтной дифференциальной передачи сигналов

4. Клавиатура

5. VGA кабель/DVI кабель/HDMI кабель(Не входит в комплект)

6. Адаптер питания (Не входит в комплект)

Плата ЖК-контроллера M. NT68676.2A:

M. NT68676.2AЭто плата контроля монитора, которая может поддерживать светодиодные/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M. NT68676.2AМожет синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M. NT68676.2AМожет поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

Размер платы контроллера:139 мм X 58 мм X 17 мм

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

   Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

4. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. При возникновении любых проблем, пожалуйста, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейельки:

Успешный пример (rossg77 -- проект американского друга):

Успешный пример (radicalboy_fr -- проект французского друга):

Успешный пример (docpot2008 -- проект канадского друга):

Проект Malta Friend drac1977's:

США друг loafer_tingo проект:

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA/HDMI кабеля/DVI кабеля.

4. Вход питания 12 V, 4A. (Пожалуйста, не проверяйте настройки перемычки напряжения на плате ЖК-контроллера перед подтверждением от нас, потому что неправильное изменение этого напряжения сгорит ваш ЖК-дисплей. Кстати, пожалуйста, не подключайте кабель lvds неправильно, некоторые неправильные коннекторы также могут сжечь ваш ЖК-дисплей, если вы не уверены, пожалуйста, свяжитесь с нами.)

Пакет включает в себя:

**** Плата ЖК-контроллера может быть немного обновлена поставщиком, поэтому они могут быть не такими, как показано на картинке. Если вашего ЖК-дисплея нет в этом списке, пожалуйста, не покупайте этот комплект, он может быть не подходит для вас и может быть с разной ценой. Надеемся на ваше понимание. Пожалуйста, не стесняйтесь связаться с нами с вашим номером модели lcd, мы постараемся сделать все возможное, чтобы помочь.
