Однофазный цифровой электросчетчик переменного тока измеритель мощности

Однофазный цифровой электросчетчик переменного тока измеритель мощности

                                                                                         1. Параметр

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 10A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция сигнализации от перегрузки (превышение порога сигнала тревоги, подсветка и мигающий сигнал питания).

3. Предустановленная функция порога питания (может установить порог питания).

4. Функция сброса энергии.

5. Храните данные при выключении питания.

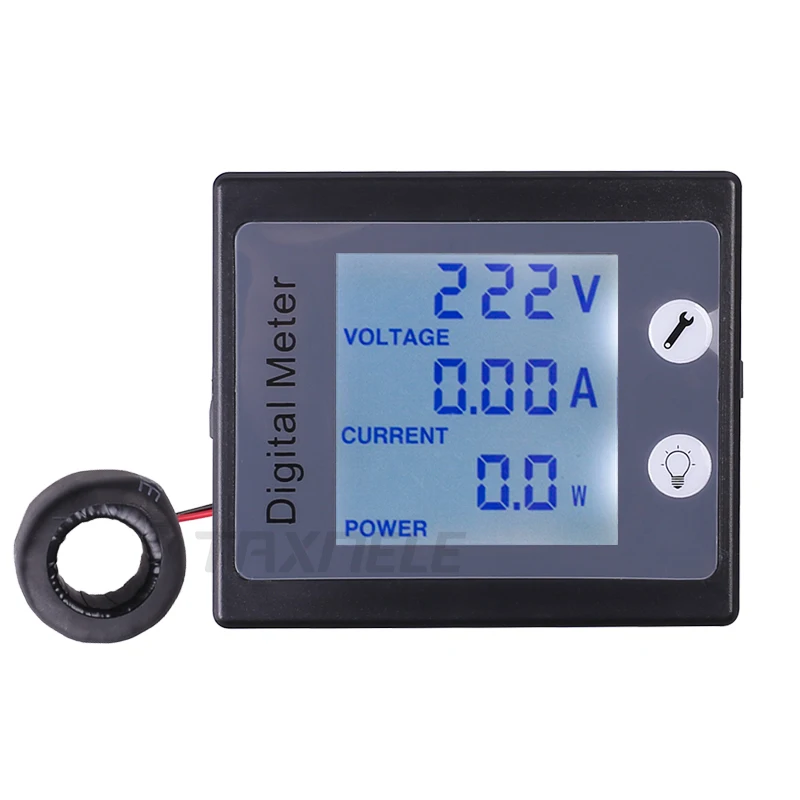

6. STN полный угол обзора LCD (отображение напряжения, тока, активной мощности/энергии одновременно)

7. Функция подсветки.

Формат дисплея

 1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В 1KW, формат отображения 0,0 ~ 999,9 W

1 кВт и выше, Формат дисплея 1000 ~ 9999 Вт;

10kw и более поздних версий, формат отображения 10,0 ~ 22.0kW

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В течение 10 кВт · ч Формат дисплея 0 ~ 9999Wh

10 кВтч и выше, Формат дисплея 10 ~ 9999квтч;

Более 9999kwh вернет 0

3. Напряжение: Диапазон испытаний: 80 ~ 260 в

Формат дисплея: 80 ~ 260 в

4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея: 0,00 ~ 99.99A

Ключ

1. Управление Подсветкой

Короткое нажатие кнопки Чтобы включить или выключить подсветку, подсветка имеет функцию памяти, она может сохранять состояние включения или выключения при выключении питания.

2. Сброс энергии

Шаг 1: Нажмите кнопкуВ течение не менее 3 секунд, пока число в области отображения энергии не мигнет, затем отпустите ключ.

Шаг 2: при коротком нажатии кнопкиСнова, затем значение энергии очищается и выходит из состояния сброса. Если короткое нажатие кнопкиСнова, тогда значение энергии не будет очищено и покинет состояние сброса. Если в течение 10 секунд ключ не будет работать, энергетическое значение не будет очищено и покинет состояние сброса.

3. Установите порог сигнала тревоги

Шаг 1: Нажмите кнопкуНе менее 3 секунд, пока число в области отображения мощности не мигнет, затем отпустите ключ

Шаг 2: область питания Отображает текущее значение сигнала тревоги и Последняя цифра начинает мигать, затем вы можете коротко нажать клавишуК plus 1, короткое нажатие кнопкиМожно переключить цифру, которую вы хотите установить. Порог не может быть более 2,5 кВт (Примечание: значение по умолчанию составляет 2,5 кВт).

Шаг 3: после завершения настройки нажмите кнопкуВ течение 3 секунд или без работы в течение 10 секунд, он будет автоматически хранить данные и выходить из состояния набора.

4. Выключатель питания/энергии

Вы можете коротко нажать клавишуЧтобы переключить отображение мощности/энергии, состояние дисплея будет храниться при выключении питания.

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальную мощность.

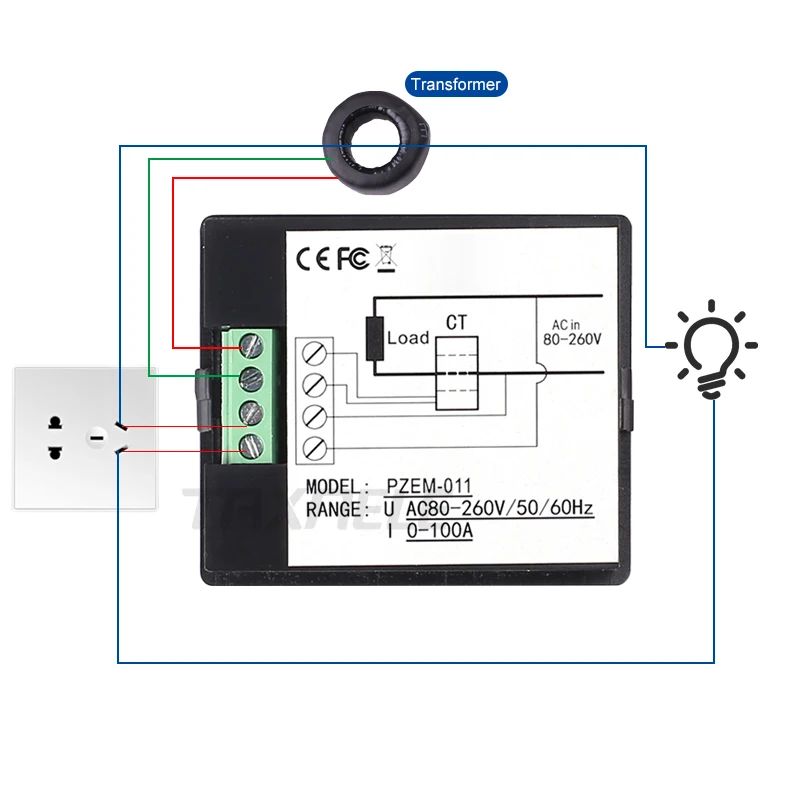

3. Заказ проводки не может быть неправильным.

4. Он не может быть использован в некоторых схемах, таких как инвертор или кремниевый контроль.

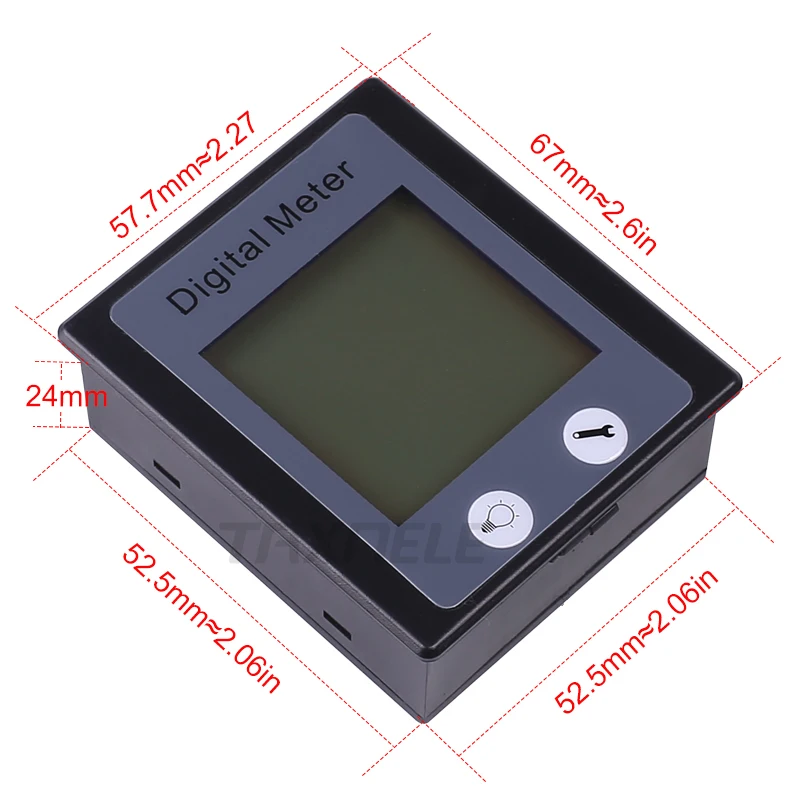

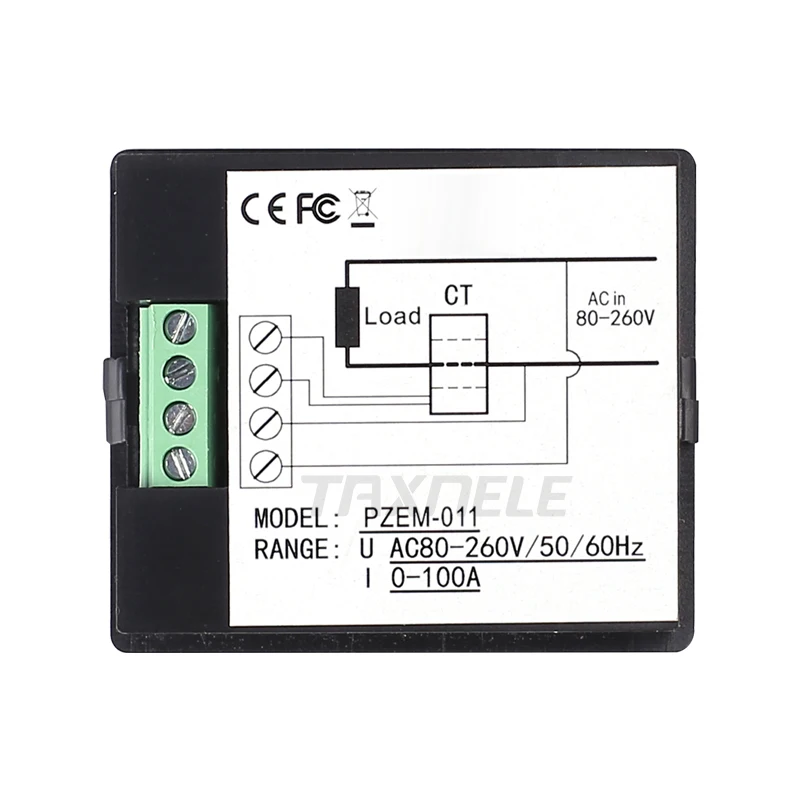

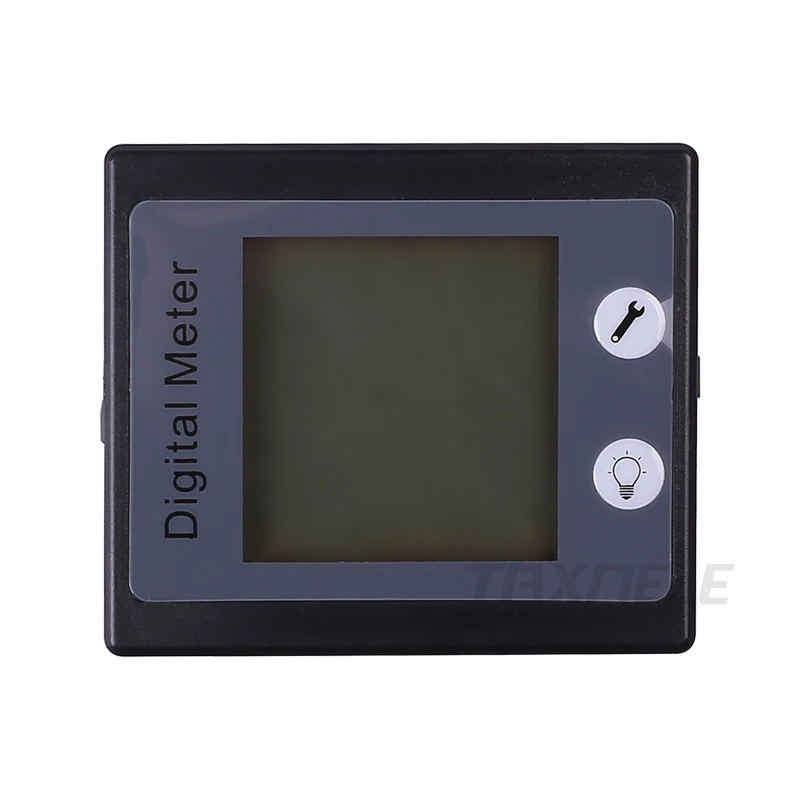

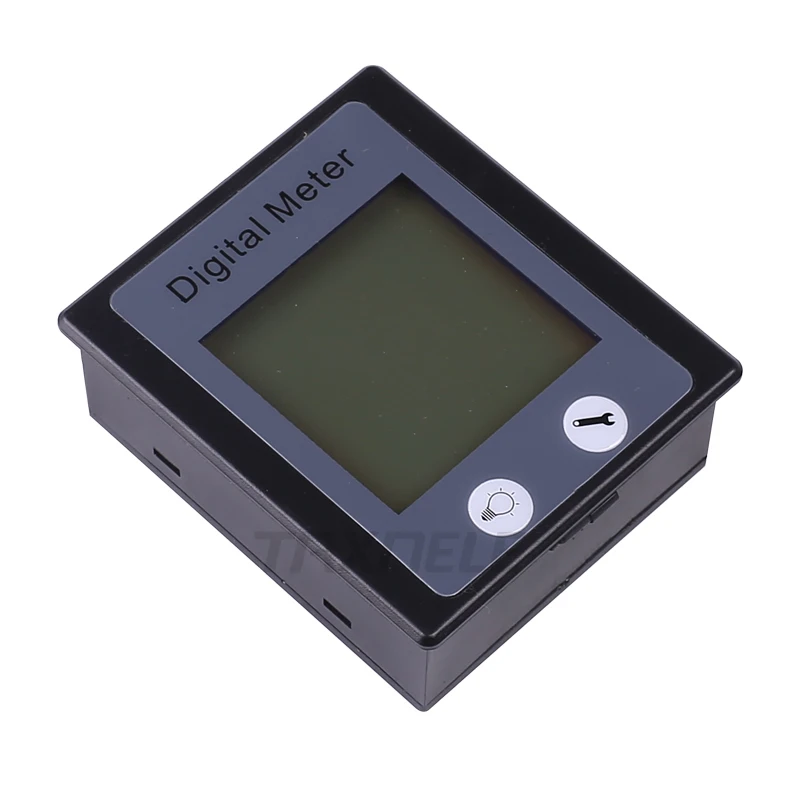

                                                                                          2. Дисплей продукта
