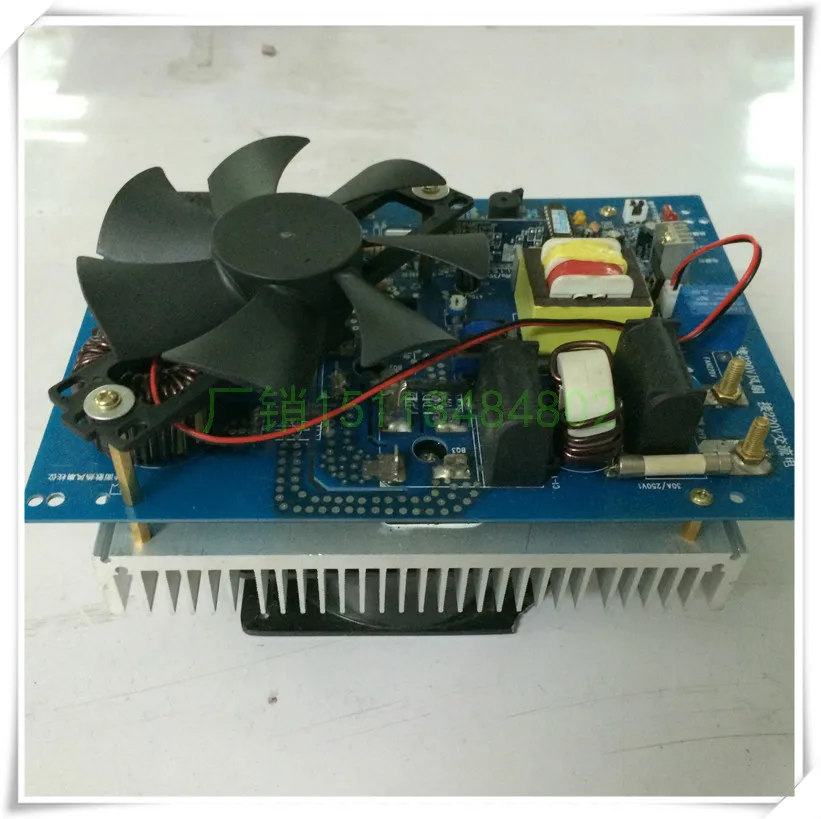

5 кВт электромагнитный нагреватель индукционная панель управления

5 кВт электромагнитный нагреватель индукционная панель управления

5.0KW электромагнитный нагреватель ручной

Во-первых, Основные технические параметры 5,0 кВт нагревателя:

1: Размер: 219*160*160 (длина * ширина * высота)

2: Рабочее напряжение: 220 В

3: мощность (регулируемая): 3500-5000 Вт

4: индуктивность нагрузки: 65 ± 5UH

5: эффективность преобразования> 90%

6: Рабочая частота: 20-25 кГц

7: Рабочая температура: от-10 до + 50 градусов

8: Режим работы: непрерывное нагревание

9: волновая защита-+ 1500 В

10: защита от помех: 4000 в

11: расстояние установки индукционной катушки к нагревательному элементу составляет 17 мм (толщина эпоксидной доски добавляется после нажатия изоляционного хлопка)

12: несколько комплектов катушек наматываются вокруг того же нагревательного элемента, а расстояние между катушками больше 2 см.

13: текущие 19-21 а, 8-10 квадратных линий, около 9-11 метров, изоляция хлопка 15-20 мм, индуктивность только один параметр, (ток был отлажен)

Необходимо использовать Амперметр зажимного типа для измерения входного тока, и достигает ли он номинального входного тока. Если это невозможно, отрегулируйте его против часовой стрелки через потенциометр. Обратите внимание, что если текущее значение дисплея становится меньше, его нельзя отрегулировать. Может быть, индуктивность слишком велика. Поэтому необходимо уменьшить индуктивность. (Индуктивность снижена, то есть количество витков катушки уменьшается, Входящий ток большой, а количество витков катушки увеличивается.)

Во-вторых, инструкции по проводке

1. Три индикатора-светильник s-это «светильник питания», «рабочий светильник» и «светильник неисправности». «Светильник питания» и «рабочий светильник» включены во время нормальной работы. Светильник "аварийный светильник" выключен. Светильник «аварийный светильник» мигает, когда происходит ошибка в цепи.

2. Блок питания 220 В подключен к колонне «подключен к 220 В переменного тока» и может быть доступен без какой-либо пожарной линии.

3. Катушка соединена с двумя клеммами на концах электромагнитной катушки, и винты должны быть затянуты.

4. Плата является заводской установкой для питания и может работать. В это время в разъеме «переключатель управления» есть линия короткого замыкания (черный) для короткого замыкания гнезда. Вы также можете аккуратно удалить провод короткого замыкания (черный) на гнездо «переключатель управления» вручную, вставьте один конец двухъядерного кабеля в гнездо «переключатель управления», И подключите две другие вилки к термостату. Два нормально открытых контакта могут быть подключены к испытательной машине.

1. Провод мягкого переключателя, кабель питания и провод электромагнитной катушки не могут быть подключены друг к другу или имеют какое-либо соединение с внешним корпусом.

2. Не электризуйте и не заливайте воду в воду после включения.

3, Примечание: радиатор, вентилятор не может быть заземлен!
