STM32F072RBT6 системная плата для обучения STM32 ARM cortex-M0 | Обустройство дома

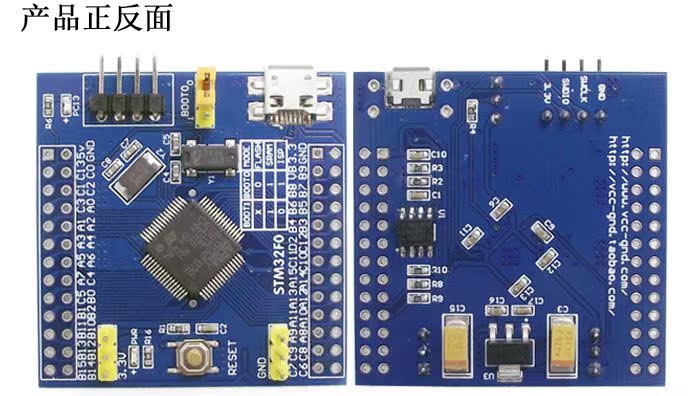

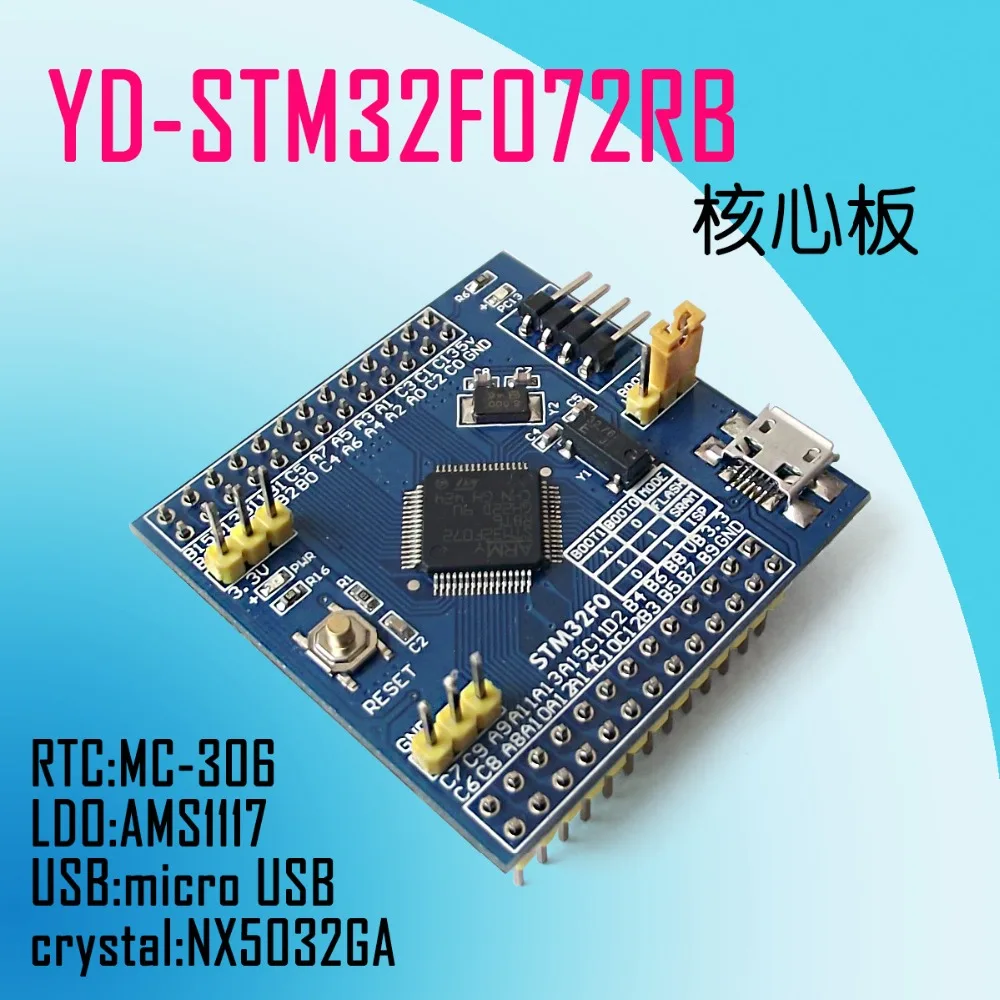

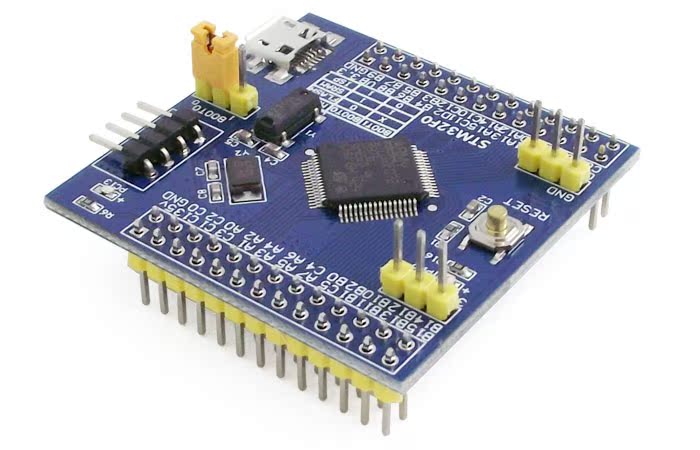

Минимальная система STM32F072RBT6Профиль продукта:Это материнская плата на основе STM32F072RBT6. Он имеет следующие характеристики:1. Самая основная схема, основанная на MCU, находится на плате, например, кристаллический осциллятор, схема управления питанием USB и интерфейс USB.2. Схема памяти EEPROM (I2C/1028 Byte x8) Добавлена.3. Все порты ввода/вывода представлены.4. С помощью SWD моделирования отладки и загрузки интерфейса, интерфейс может завершить отладку и загрузку задач как минимум с тремя проводами.5. Интерфейс Mirco USB, используемый в смартфонах, удобен в использовании и используется для USB связи и питания.6. Кристаллический осциллятор системы основной платы (8 МГц) использует NX5032GA компании NDK с высокой точностью и высоким качеством и низкой нагрузкой, но не использует кристаллический осциллятор железной оболочки по низкой цене.7. Используется официальная схема осциллятора RTC с низкой нагрузкой, а вместо дешевого цилиндрического кристаллического осциллятора используется бренд Epson.8. Танталовые Конденсаторы высокой емкости помещаются на входные и выходные клеммы чипа стабилизации напряжения источника питания, что будет играть исключительную роль в стабилизации напряжения и фильтрации.9. Оснащен высококачественной двурядной иглой 2*13/2. 54 мм, чтобы обеспечить хороший проводящий контакт, удобно для пользователей, чтобы разместить основную доску на стандартной универсальная доска или макет. По умолчанию иглы не сварены. Пользователи могут выбрать направление сварки в соответствии с их собственными потребностями.

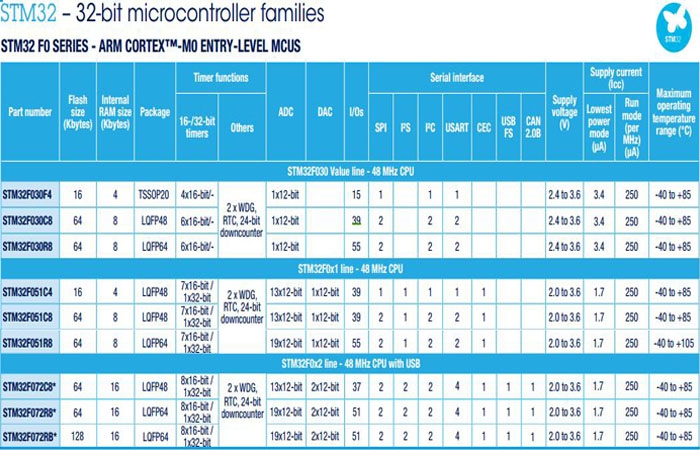

  Профиль чипа: 1. STM32F072RBT6 Тип упаковки: LQFP; Количество контактов: 64; Ядро: ARM 32 бит Cortex M0 CPU; Рабочая частота: 48 МГц; Ресурсы хранения: 128 K байт Flash, 16 KByte SRAM; Интерфейсные ресурсы: 2xspi, 4xusart, 2xI2C, 2xI2S, 1xusb, 1xcan, 51xI/O порт; ADC: 1x ADC (12 бит/19 каналов) ЦАП: 1 ЦАП (12 бит/2 канала) Таймер: обычный таймер 6x 1x Расширенный таймер, основной таймер 2x Отладка и загрузка: поддерживает только отладку и загрузку swd-интерфейса и IAP. Введение параметров MCU для других моделей:2. AMS1117-3.3V: 3,3 В чип регулятора напряжения, который обеспечивает максимальный ток 1500 мА.3. AT24C08: 1024 байт x8, высокая скорость передачи данных 400 кГц и шина I2CКоличество стираний составляет около 1 миллиона, а хранение данных может достигать 100 лет.Профиль интерфейса:1. Интерфейс SWD: Поддержка моделирования, загрузки и отладки.2. Интерфейс Mirco USB: источник питания и функции связи USB, не поддерживают загрузку.3. Интерфейс USART1: Может использоваться для загрузки программ из USART1 или USART1.Общаться.4. Интерфейс MCU pin: все контакты ввода/вывода вытянуты для легкого соединения с периферийными устройствами.5, 5 В и 3,3 В интерфейс ввода и вывода источника питания: часто используется для внешнего источника питания или других модулейОбщая обработкаОзнакомление с другими устройствами:1. Светодиодный индикатор питания (PWR): состояние индикации мощности, может определить, является ли источник питания стабильным.2. Пользовательский светодиод (PC13): легко для тестирования ввода/вывода или указания состояния работы программы.3. Режим выбора скачка запуска: (1) Пользовательская вспышка 2, SRAM 3, системная память).4. Кнопка сброса: Программа сброса чипа пользователя.5, 8 м кристаллический Осциллятор: основная частота системы может быть 48 МГц через частоту двойной настройки.6,32. Кристаллический осциллятор 768 кГц: он используется для встроенного RTC или калибровки.Изображение продукта:
