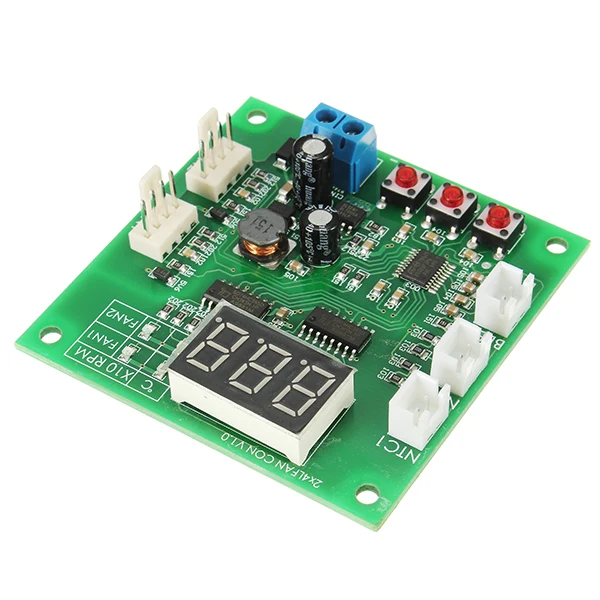

Постоянный ток 12 В 24 в 48 2 способа охлаждения ШИМ 4 провода вентилятор регулятор

Постоянный ток 12 В 24 в 48 2 способа охлаждения ШИМ 4 провода вентилятор регулятор

Особенности:

1. DC8-60V диапазон рабочего напряжения (это означает, что панель управления может работать в этом диапазоне напряжения; блок питания контроллера и вентилятор находятся вместе в реальной работе; он должен быть приведен в действие в соответствии с требованиями источника питания вентилятора, в противном случае он повредит вентилятор).

2. двойной путь независимый контроль температуры; это происходит по очереди для отображения температуры двух каналов (-9,9 ℃до 70,1 ℃; Ошибка <1 ℃) и скорость вентилятора (разрешение 10 об/мин; максимальный дисплей 999x10 об/мин; больше скорости отображения 999).

3. Низкая скорость вентилятора и зона контроля температуры устанавливаются нажатием кнопок с гибким контролем и большим диапазоном настройки; программа будет сохранена после настройки.

4. Можно установить функцию выключения сигнала тревоги (Внешнее подключение AC buzzer держит звуковой сигнал; Отключение по умолчанию).

Параметры производительности:

1. Рабочее напряжение: DC8-60V (должно быть равно напряжению вентилятора; Если вы используете вентилятор 12 В, источник питания 24 В заставит вентилятор гореть)
2. Рабочий ток: панель управления, рабочий ток 35ма (l2V) 22ма (24В)
3. способность Управления: не ограничиваться током вентилятора, но разъем вентилятора на плате не должен превышать ток 3A; при использовании большего тока вентилятора, подключите кабель питания вентилятора к основному источнику питания напрямую!
4. Диапазон контроля выходного сигнала: 10%-l00% (это Выходной диапазон сигнала; фактическая ситуация зависит от производительности вентилятора)
5. Характеристики температурного зонда: NTC 10 K B = 3950
6. Измерение температуры: от-9,9 ℃ до 99,9 ℃, погрешность <2 ℃ (1% зонд с 70 ℃) 3 ℃(> 70 ℃)
7. Диапазон зоны контроля температуры: температура ускорения 5-94 ℃, температура полной скорости 10-99 ℃
8. измерение скорости: 10-9990 об/мин, превышение скорости отображения 999; разрешение 10 об/мин, демонстрационный блок * 10 об/мин (измерение скорости основано на общей конструкции двухполюсного вентилятора сигнала; большинство вентиляторов имеют 2-полюсный сигнал)
9. Скорость срабатывания сигнала тревоги: менее 375 об/мин
10. Размеры цепи: 65 мм * 65 мм * 15 мм, расстояние от центра отверстия 56 мм * 56 мм, диаметр 3,2 мм

ПроводкаПодключение Инструкции:

Подключите синий винтовой разъем к основному источнику питания (напряжение источника питания равно использованию напряжения вентилятора в диапазоне 8-60 В); пожалуйста, не подключайте обратно; подключите «Канал 1» и «Канал 2» два гнезда 4 P к вентилятору, и последовательный источник питания отрицательный, положительный, обратная связь скорости и управление ШИМ (Для получения подробной информации см. Схему подключения провода ниже); подключение «тепловой 1» и «тепловой 2» к термистору NTC (параметр 10 K B = 3950) используется, соответственно, двухканальный вентилятор, контроль температуры, измерение температуры; Подключите «Звуковой сигнал» к зуммеру переменного тока, и при включении сигнала тревоги, вентилятор стоп-вращающийся зуммер продолжает звуковой сигнал.

ПроводкаПодключениеПримечание:

Один разъем вентилятора пропускает ток 3A; если вам нужно контролировать более высокий ток вентилятора, пожалуйста, подключите кабель питания вентилятора непосредственно к основному источнику питания (управляющая способность контроллера не имеет ничего общего с током вентилятора и, пожалуйста, учитывайте способность кабеля питания пропускать ток).

Описание дисплея:

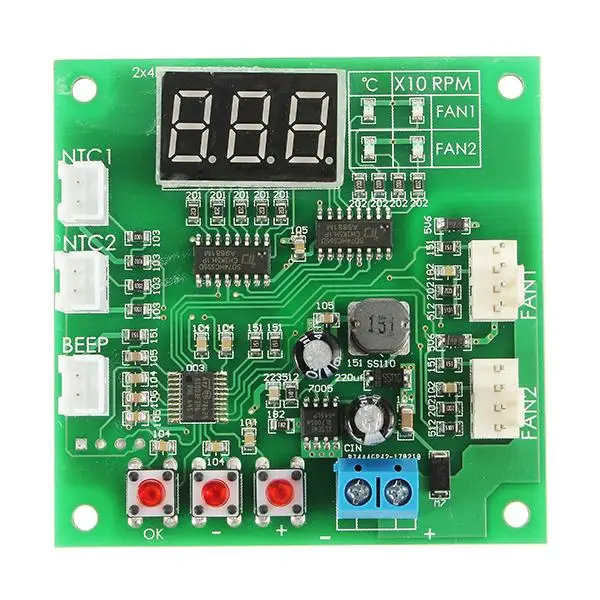

Значение дисплея платы управления светодиодным дисплеем; 4 индикатора светодиодного дисплея справа от светодиодного дисплея значения: линия 1_два светодиода соответственно означает температуру и скорость канала 1 (x10rpm) и линия 2_два светодиода соответственно стоят для температуры и скорости канала 2 (x10rpm). При нормальных рабочих условиях четырехзначные значения будут отображаться по очереди; быстро переключать значения цифр вручную в любое время нажатием кнопки «+»-«; после ручного переключения, он будет оставаться под этой цифрой в течение длительного времени, чтобы вернуться к отображению по очереди. Вы можете блокировать отображение канала 2 в соответствии с вашими потребностями.

Описание настройки:

1. Основные настройки скорости: основная настройка скорости для регулировки скорости вентилятора до запуска контроля температуры, которая является скоростью вентилятора, когда она ниже, чем скорость ускорения температуры. Способ настройки: нажмите кнопку «OK» в любом рабочем состоянии и в данный момент, канал 1_два светодиода загораются одновременно Горизонтально со светодиодным дисплеем, показывающим значение настройки тока (10-100); Установите Размер, нажав «+» и «-»
Кнопка и длительное нажатие кнопки для непрерывной модификации; нажмите кнопку «ОК» после предыдущей настройки; Войдите в базовую настройку скорости канала 2; используя тот же метод для настройки и после настройки, нажмите кнопку «ок», чтобы сохранить его и выйти из него.

2. настройка зоны контроля температуры и режима остановки: при нормальном рабочем состоянии нажмите кнопку «ок» до тех пор, пока дисплей не будет L ** (** является значением цифр); отпустите кнопку; канал 1_два светодиода освещают одновременно Горизонтально стоит за то, что он находится в режиме ускорения скорости 1; Установите значение цифры (диапазон 5-94, Единица измерения: по Цельсию) нажатием кнопки «+» и «-»; после настройки нажмите кнопку «ок», чтобы войти в канал 1, полный температурный статус, показывающий «H **», установите количество таким же образом (диапазон 10-99, единица измерения: Цельсия); после настройки нажмите кнопку «OK», чтобы войти в канал 1, кнопка «+» и «-»; «Боф» выступает за остановку сигнала тревоги остановки канала; «Бон» выступает за Запуск сигнала остановки канала; после настройки нажмите кнопку «OK», чтобы войти в настройки чисел канала 2 с той же последовательностью и методом настройки, что и канал 1. После вышеуказанной настройки нажмите кнопку «ОК», чтобы выйти из строя и сохранить параметры.

3. канал 2 отображает настройки блокировки: в режиме отключения питания панель управления удерживайте кнопку «ок», чтобы включить ее со светодиодным дисплеем, показывающим «2on» (пусковой канал 2 дисплея) или «2» (блокирующий канал 2 дисплея); отпустите кнопку «ок»; Установите блокировку переключателя нажатием кнопки «+» и «-»; После настройки, Нажмите кнопку «ок» снова, чтобы выйти и войти в обычный рабочий статус.

4. нормальный и обратный переключатель логического режима (недавно добавлен): отсоедините вентилятор; под контроллером не включается состояние, в то же время нажмите (удерживайте нажатие) кнопка «+» и «-» для включения контроллера; в данный момент контроллер переходит в режим выбора статуса; отпустите кнопку; Нажмите кнопку «+» и «-» снова для переключения режима: отображение «F-1» является нормальным режимом и отображение «F-2»-это обратный логический режим; после изменения, нажмите кнопку «ок», чтобы выйти из настройки (автоматически сохраняя при выходе).

Примечание:

1. При настройке скорости и температурной зоны, если он остается более 15 секунд без работы, он будет автоматически выходить без сохранения каких-либо данных.

2. при установке температурной зоны температура на одном и том же канале должна быть выше, чем ее температура ускорения не менее 5 градусов по Цельсию; когда вы устанавливаете значение температуры, не отвечающее этим условиям, контроллер автоматически настроит другое значение температуры для обеспечения условий; Это автоматическая односторонняя регулировка, и если вам нужно отрегулировать назад, пожалуйста, вручную отрегулируйте значение другой температуры.

3. Настройки блокировки 2 канала влияют только на отображение данных о рабочем состоянии и не влияют на настройки управления и параметров (он может работать нормально).

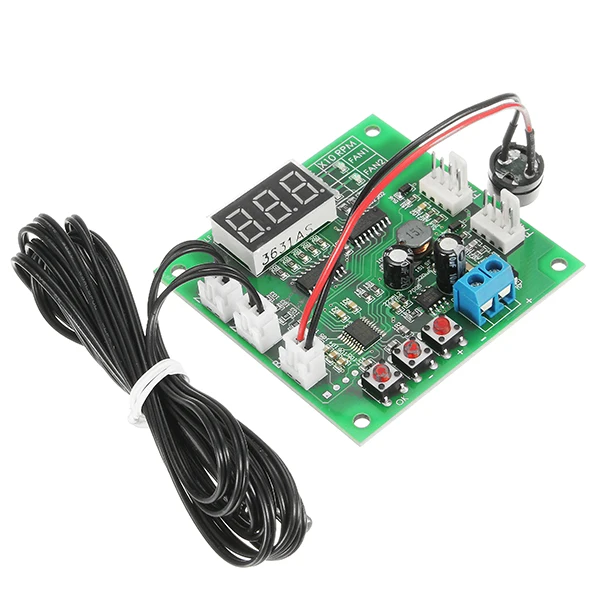

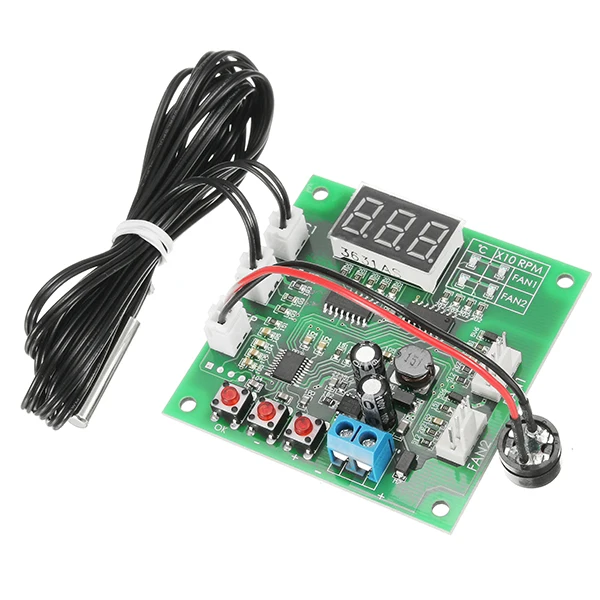

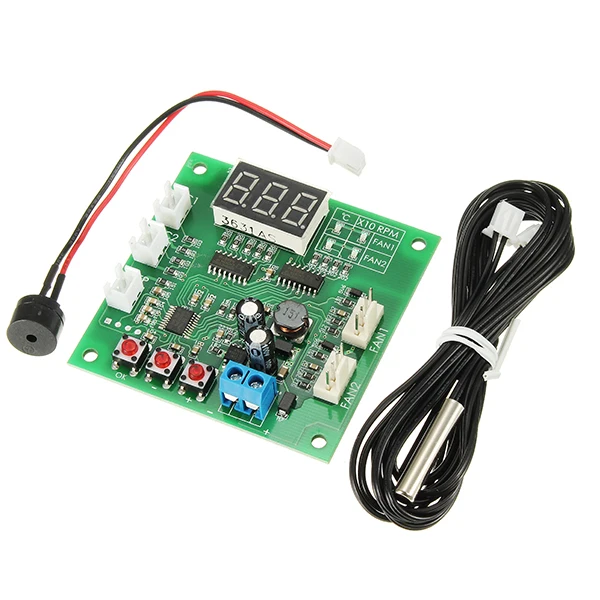

В комплект входит:

1 х контроллер температуры вентилятора

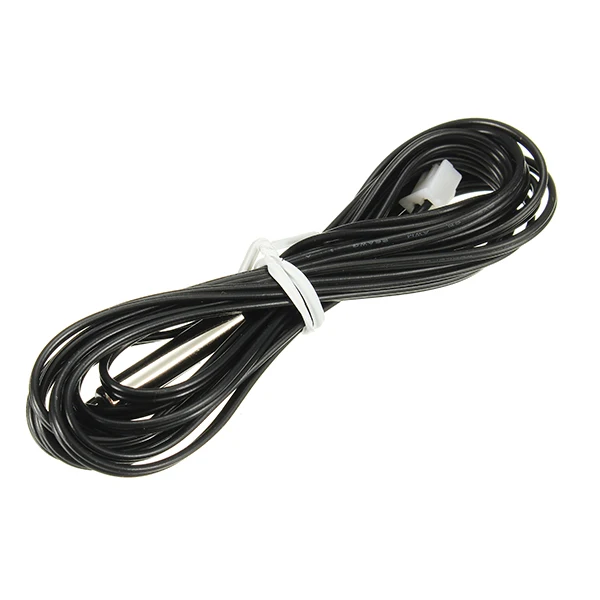

2 x датчик температуры
1 зуммер диаметром 12 мм длиной 10 см
