KZ35 35 Вт электронная загрузка с постоянным током USB Type C QC2.0/3 0 AFC FCP триггеры для

KZ35 35 Вт электронная загрузка с постоянным током USB Type C QC2.0/3 0 AFC FCP триггеры для

Этот продукт может использоваться в качестве обычной электронной нагрузки, также можно использовать USB для электронной загрузки, поддерживает протокол быстрой зарядки QC2.0/QC3.0/AFC/FCP, триггерный выход 5 В/9 В/12 В/20 в и другие напряжения, использование жидкокристаллического дисплея, дружественный интерфейс человека-компьютера и отличные индикаторы производительности, удовлетворения широкого спектра потребностей испытания.

Технические параметры продукта

Модель изделия

KZ25

KZ35

Номинальное рабочее напряжение

DC4.0-25.0V (защита от обратного раствора)

Макс разряда мощности

25 Вт

35 Вт

Номинальный рабочий ток

0,03-4.00A (Настройка 0.22A, когда запускается вентилятор)

0,03-5.00A (Настройка 0.22A, когда запускается вентилятор)

Скорость вращения вентилятора

Масляный подшипник интеллигентая (ый)

Контроль температуры fan5800 ± 10% об/мин

Гидравлический подшипник интеллигентая (ый)

Вентилятор контроля температуры. 8000 ± 10% об/мин

Режим триггера быстрой зарядки

QC2.0 5 В, 9 В, 12 В, 20 в, QC3.0,AFC9V ,FCP

Постоянный ток точность

±(1% + 3 цифры)

Напряжение точность

±(0.5% + 3 цифры)

Теплоотдачи метод

Умный вентилятор контроля температуры + алюминиевый вентилятор

Рабочая температура

-20 ℃-40 ℃

Дополнительный порт

Порт Micro USB, порт Type-C

Защита от перенапряжения (OVP)

По умолчанию 25,2 в (можно задать самостоятельно)

Защита от перегрузки по току (OCP)

По умолчанию 4,10 А (можно задать самостоятельно)

По умолчанию 5,10 А (можно задать самостоятельно)

Защита от перегрузки (OPP)

По умолчанию 25,5 W (может быть Набор Сделай своими руками)

По умолчанию 35,5 Вт (можно задать самостоятельно)

Защита от пониженного напряжения (LVP)

По умолчанию 4,0 в (можно задать самостоятельно)

Защита от перегрева (ОТП)

По умолчанию 80 ℃, около (не входит в комплект)

Вес продукта

Около 66g

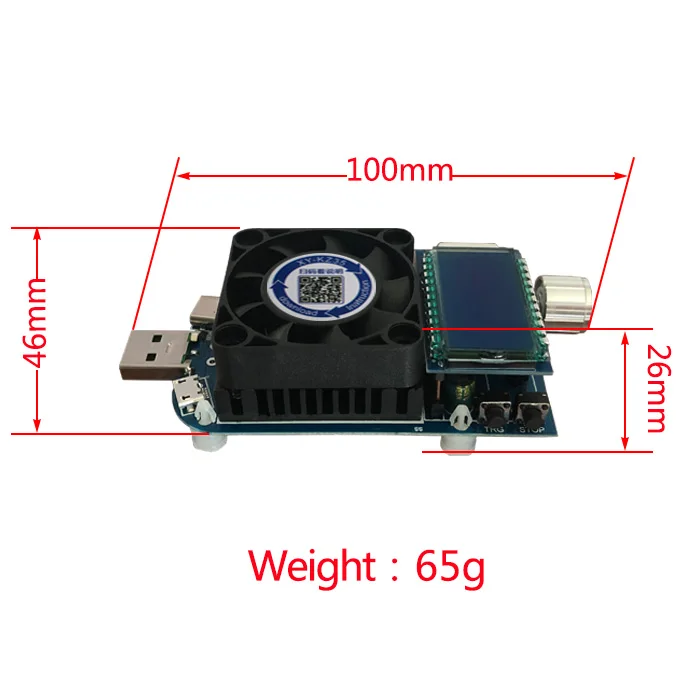

Размер продукта

101*45*26 мм

Применение

Рекомендуемый выбор заводской партии AgingKZ35

Посылка включает в себя:

1 шт. KZ35 электронная нагрузка постоянного тока

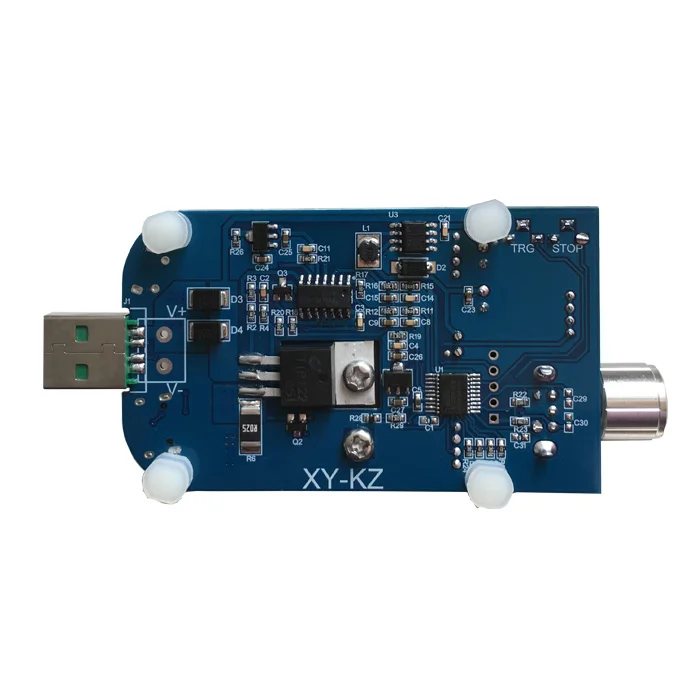

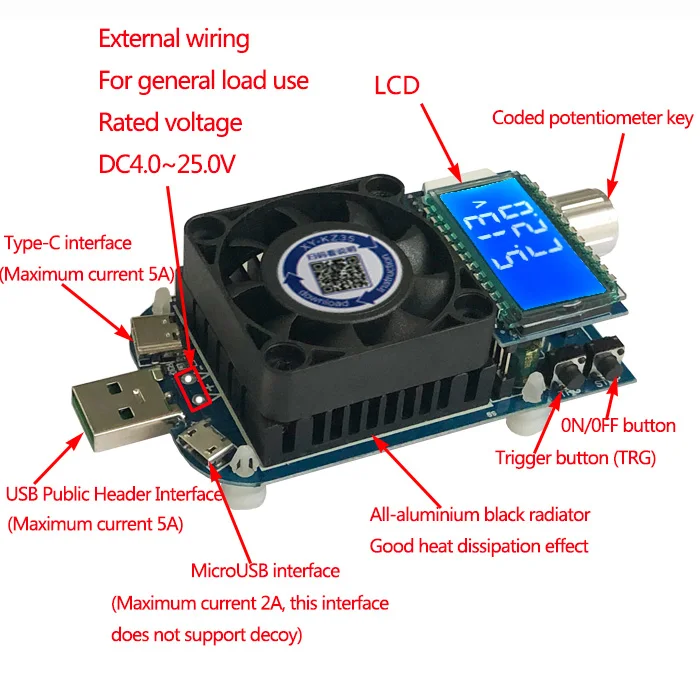

A. Внешняя проводка порт, используется для самостоятельного сварочные терминалы

B. Порт Type-c: максимальный ток 5 А, возможность быстрой зарядки (Этот продукт не поддерживает PD триггер)

C. Порт USB male: максимальный ток 5 А, возможность запуска быстрой зарядки

D. Порт Micro USB: максимальный ток 2 А, не может вызвать быструю зарядку

E. Черный алюминиевый радиатор и умный вентилятор с контролем температуры

F. Кнопка запуска (TRG) (короткое нажатие, вход, интерфейс выбора режима триггера, длительное нажатие, можно проверить зарядное устройство, поддерживающее режим быстрой зарядки)

G. Кнопка вкл./выкл. (короткое нажатие, включение/выключение, длительное нажатие, ток нагрузки блокировки, предупреждение неправильной работы)

H. Кодирующий потенциометр с кнопками (Двусторонняя работа, длительное нажатие и короткое нажатие, имеет различные функции, разные режимы)

I. ЖК-дисплей дисплей

J. Спецификация QR-кода, подметание кода, можно просмотреть последние инструкции

Нагрузки Особенности:

1. Ток, напряжение в, мощность Вт, емкость Ач и время разряда могут отображаться;

2. Имеет механизм звуковой защиты;

3. Автоматическая диагностика емкости разряда и времени разряда;

4. Установите максимальный разряд (OAH) и максимальный разряд (OHP);(для достижения беспилотного тестирования старения питания)

5. Умный вентилятор с контролируемым температурным режимом, когда мощность выше 10 Вт или температура выше 40 ℃, вентилятор запускается автоматически;

6. С поворотным кодовым потенциометром, ток может быть точно отрегулирован до точной 0,01a, ток может быть блокирован, чтобы предотвратить неправильное использование;

7. Вы можете установить нагрузку вручную или автоматически вернуться к нормальной работе после освобождения механизма защиты (REC)

8. Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущий стадии;

Функция загрузки деталь

Во-первых, идеальный механизм защиты

1. Напряжение нагрузки имеет защиту от обратного хода, обратное соединение не горит;

2. OVP Защита от перенапряжения (по умолчанию 25,2 V, может быть ставит перед собой, после того, как защита от перенапряжения, ЖК-дисплей интерфейс Мигающий Дисплей OVP);

3. Защита от перегрузки по току OCP (по умолчанию 4.10A/5.10A, может быть установлена, после защиты от перегрузки по току, ЖК-Мигающий Дисплей OCP);

4. Из полиуретана с открытыми порами Защита от превышения мощности (по умолчанию 25,5 W/35,5 W, может быть ставит перед собой, после того, как защита питания, ЖК-дисплей Мигающий Дисплей из полиуретана с открытыми порами);

5. Защита от перегрева OTP (после того, как температура нагрузки выше 80 ℃, защита от перегрева, мерцание жидкого кристалла, OTP);

6. Защита от пониженного напряжения (по умолчанию 4,0 в, может быть установлена самостоятельно, после защиты от пониженного напряжения ЖК-дисплей с мигающим дисплеем LVP,В таких случаях, как тестирование разряда батареи, установка подходящего LVP может эффективно предотвратить переключение аккумулятора на разряд, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на начальном состоянии мощности:

Электронная нагрузка автоматически экономит состояние переключения, прежде чем выключить, и является начальным состоянием нового включения;

В-третьих, производительность и Время разряда:

1. Сбор данных о разряжаемой мощности: начиная с сбора данных о открытой нагрузке, до тех пор, пока не будет продумано о следующем разъеме нагрузки, чтобы завершить процесс разгрузки, и с графического конца;

2. Время разряда статистические данные: начиная с открытой нагрузки статистики, до тех пор, пока следующий разъединения нагрузки мысли, чтобы завершить процесс разрядки, статистических данных;

Четыре, установите максимальная емкость (OAH) и установите максимальное время разряда (OHP):

1. Установка максимальной емкости (OAH): когда функция OAH запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически замедляется и мигает, чтобы отобразить «OAH», И когда сигнал OAH поднимается, данные о емкости автоматически опускаются;

2. Установите максимальное время разряда (OHP): когда функция OHP начинается, когда время работы нагрузки больше, чем максимальное время разряда, установленное, электронная нагрузка автоматически загорается, и мигает, чтобы отобразить «OHP», и когда сигнал OHP поднимается, время сбора данных автоматически опускается;

Примечание: когда функции OAP и OHP не включены, Электронная нагрузка будет записывать емкость разряда и время разряда, когда функции OAHand OHP включены, электронная нагрузка перестанет работать после заданного значения; Когда функция OHP включена, время работы электронной нагрузки-это режим обратного отсчета;

Функции OAP и OHP, могут быть хорошей осуществлением беспилотных испытаний на старение энергии.

V. Особенности набора данных:

Разделен на «DAT0», «DAT1»

DAT0: мигание показывает только значение емкости и время работы на предыдущий стадии, и не добавляется к следующей стадии;

DAT1: мигание показывает значение емкости и время работы на предыдущий стадии, и автоматически накапливается до следующей стадии;

Vi. Установите нагрузку вручную или автоматически Вернитесь к нормальной эксплуатации после освобождения защитного механизма (функция REC)

Установите МУОВ: в режиме ON, нагрузка автоматически возвращается к нормальной работе после механизма защиты контактов, и МУОВ: выключено, нагрузка должна быть вручную перед возвращением к нормальной работы после выхода механизм защиты.

Семь, установите питание независимо от того, нужно ли Автоматическое включение функции быстрой зарядки (автоматическая функция)

Установите авто: ВКЛ, включите Автоматический триггер для быстрой зарядки, подходит для тестирования партии, старение, зарядное устройство; Авто: выключение, включение, не запускает быструю зарядку.

Описание работы интерфейса функции загрузки:

Во-первых, инструкции по эксплуатации интерфейса:

1. Электронная нагрузка включается, а затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки, короткое нажатие кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени, поворачивая потенциометр кодировщика;

2. Короткое нажатие, клавиша кодирующий потенциометр, для переключения отображения нижнего соединения (ток, мощность, время);

3. В любом интерфейсе дисплея, вращающийся кодирующий потенциометр автоматически переключается на интерфейс текущего дисплея;

4. ВТекущий Дисплей интерфейса, Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы включить или выключить функцию блокировки данных, если функция блокировки данных включена, символ блокировки|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в реальном времени, поворачивая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы пустой соответствующие данные емкости/времени

Во-вторых, инструкции по эксплуатации интерфейса настройки:

1. В интерфейсе настройки входит кодирующий потенциометр, удерживающий Длительное нажатие;

2. Поворачивая потенциометр кодировщика, отрегулируйте размер параметров, увеличивайте по часовой стрелке и уменьшайте сопротивление против часовой стрелки; Переключайте параметры, которые необходимо модифицировать, короткое нажатие на вращающийся датчик;

3. В интерфейсе с максимальной емкостью (OAH)/максимальным временем разряда (OHP), короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, если закрыто, дисплей «-0»;

4. В интерфейсе с максимальной емкостью (OAH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99,99 Ah/999,9 Ah /9999 Ah);

5. Полные настройки параметров, длинное нажатие, потенциометр датчика, выход из интерфейса настройки, автоматическое сохранение параметров;

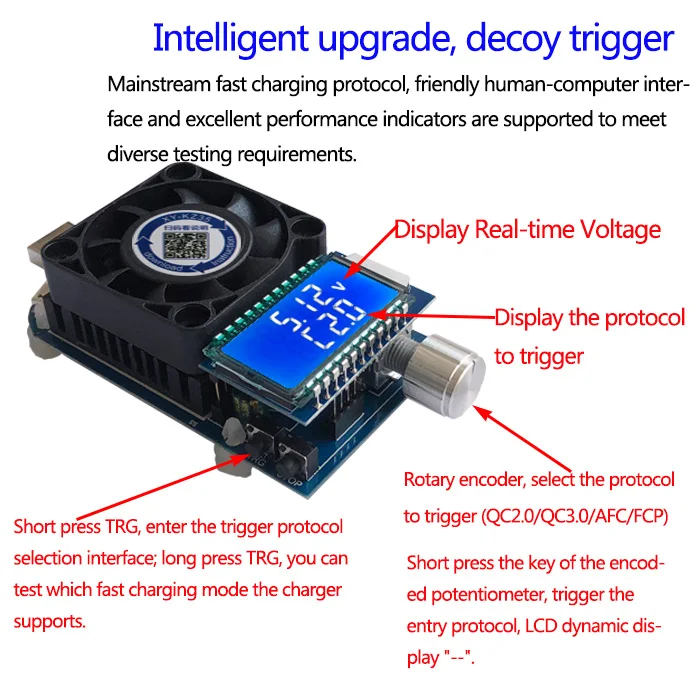

Функция триггера/триггера

1. Функция триггера:

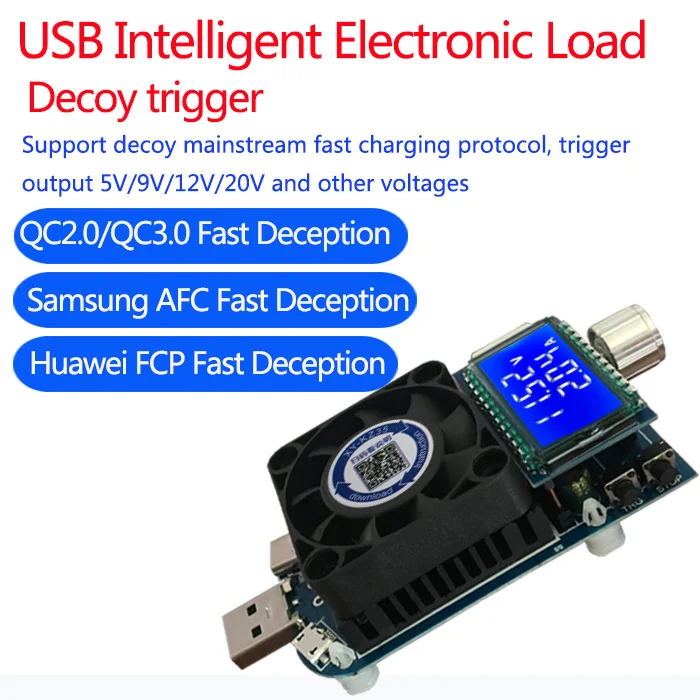

Зарядное устройство может быть QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP, различные режимы быстрой зарядки для триггера декодера.

2. Поддержка быстрой зарядки, функция автоматического обнаружения:

Нажмите и удерживайте кнопку запуска TRG, чтобы определить, поддерживает ли зарядное устройство режим быстрой зарядки.

3. Автоматическое включение, функция быстрой зарядки:

Автоматический триггер для быстрой зарядки (устанавливается в автоматическом режиме: on state), подходит для пакетного тестирования, старения зарядного устройства при использовании.

Во-первых, описание функции триггера/Декорации:

Функция триггера/Декорации-это возможность отправки сигнала на D + D-для побудления зарядного устройства к быстрой зарядке, и нагрузка автоматически отключается после входа в этот режим. Триггер/возврат в состояние переключателя перед загрузкой, когда триггер закончен. (за исключением автоматического обнаружения, другие режимы отправляют только инструкции триггера и не определить, сработает ли успех)

Во-вторых, функция запуска/Декорации интерфейса, описание работы:

1. Сначала определите, какой тип быстрой зарядки поддерживает зарядное устройство;

Если вы не уверены, вы можете определить опору зарядного устройства для режима быстрой зарядки, нажав кнопку триггера TRG.

После длительного нажатия кнопки триггера TRG, жидкокристаллический ниспадающий элемент мигает динамически, чтобы показать '2. ' 3. 'A. «F», в процессе мигания находится соответствующий протокол быстрой зарядки QC2.0,Q C3.0,AFC,FCP, обнаружение после того, как обнаружение будет выполнено, зарядное устройство поддерживает протокол, будет отображаться «2,3. A.F на ЖК-ссылке, которая поддерживает, что соответствует подходящему дисплею; Короткое нажатие на кнопку кодирующий потенциометр, вернуться к интерфейсу загрузки; 2. После определения поддерживаемого зарядным устройством протокол быстрой зарядки, короткое нажатие кнопки триггера TRG, вход в интерфейс выбора триггерного протокол (если вы не хотите, чтобы вызвать быструю зарядку, Нажмите кнопку триггера TRG и вернитесь к интерфейсу загрузки), поворачивая кодирующий потенциометр, выберите протокол (QC2.0,QC3.0,AFC,FCP), который будет сработать, после выбора кодирующий потенциометр Кнопка потенциометра с коротким нажатием, вокните на триггер в протокол, жидкий кристалл будет динамически отображать «-5-дюймовый», после того, как триггер закончился, Соответствующее напряжение на дисплее будет следующим:

QC2.0 режим:

В ЖК-дисплей нисходящий канал покажет '-05,0», который может быть выбран, повернув кружок указателя от кодирующий потенциометр для'-09,0», «-12,0», «-20,0 ', 5,0 v, 9,0 v, 12,0 v, 20,0 v QC2.0 протокол, ЖК-дисплей по восходящей линии будет отображать напряжение в режиме реального времени, выберите файл напряжения для того, чтобы быть сработает, и затем нажмите клавишу в вращательного кодового кнопка, Обратная сторона к интерфейсу загрузки;

QC3.0 режим:

ЖК-дисплей нисходящий канал покажет '-05,0', может быть поворачивается кодирующий потенциометр, чтобы увеличить или уменьшить 0,2 V, ЖК-дисплей по восходящей линии будет отображать напряжение в режиме реального времени, выберите файл напряжения, который будет сгореть после короткого нажатия кнопки вращающегося кодировщика, вернитесь к интерфейсу загрузки;

AFC/FCPmode:

Когда триггер закончился, он автоматически вернется к интерфейсу загрузки

Вопросы и ответы

В: мое зарядное устройство с номинальной максимальной поддержкой QC2.0, 12V2A как проверить, поддерживается ли зарядное устройство?

О: вставьте нагрузку, короткое нажатие кнопки триггера TRG, вокните на интерфейс выбора протокол быстрой зарядки, используя режим выбора точки роторного кодирования QC2.0, короткое нажатие, кодирующий потенциометр, жидкокристаллический экран будет динамически отображаться «-fi-», Активирует режим быстрой зарядки QC2.0, ЖК-дисплей «-5,0», Повернув кружок указателя от кодирующий потенциометр, выберите '-12,0 файл, ЖК-дисплей по восходящей линии покажет информацию о состоянии действительным напряжением, увидеть, если фактическое напряжение составляет около 12,0 в, и затем нажмите клавишу в кодирующий потенциометр Кнопка потенциометра, вернуться к интерфейсу нагрузки; Откройте нагрузку, медленно Отрегулируйте ток на 2 А, Увидеть, если напряжение имеет существенное падение (> 0,5 V), а затем пусть нагрузки работать в течение определенного периода времени, и сделать замеры, а затем тепло головка зарядного устройства. Если нагрузка перезапускается или напряжение значительно падает, а зарядная головка быстро нагревается, это означает, что емкости зарядной головки недостаточно и ее необходимо использовать в уменьшенном количестве.

Вопрос: поддерживается ли мое зарядное устройство PD2.0?

О: нагрузка может состариться с зарядным устройством PD, но искушение PD невозможно. Двухголовая линия type-c соединяет зарядное устройство PD и нагрузку, а зарядное устройство PD выходит на 5 В по умолчанию. Если зарядное устройство PD поддерживает QC2.0 в то же время, старение высокого давления может быть выполнено путем заманивания QC2.0.

В: Я хочу высвободить быструю зарядку, как достичь?

Ответ: способ 1: в интерфейсе загрузки нажмите кнопку триггера TRG, чтобы определить зарядное устройство в режиме быстрой зарядки, в случае поддержки, после того, как тест закончился, нажмите кнопку кодирующий потенциометр, вернитесь к интерфейсу загрузки, затем будет выпущен оригинальный выбранный режим быстрой зарядки; Способ 2: Нажмите и удерживайте кнопку кодирующий Потенциометр в интерфейсе настройки, выберите режим «AUTO:OFF», а затем верните нагрузку на питание, также будет выпущен оригинальный выбранный режим быстрой зарядки.

Применение сценариев

Можно использовать при обычной нагрузке, проводить испытания на старение, тест на разгрузку батареи и т. Д.

Вспомогательное измерение качества Кабеля Micro USB для зарядки

Вспомогательное измерение качества зарядных линий type-c

Вспомогательное измерительное зарядное устройство, выходная мощность тока

Фабричное зарядное устройство для тестирования на старение
