XC609M Одиночная 1 6 осевая система чпу различные машины применение супер

XC609M Одиночная 1 6 осевая система чпу различные машины применение супер

XC609M одна 1 Ось 2 оси 3 оси 4 оси 5 осей 6 осей связи CNC системы различные машины применение супер функция

Примечание:

Ссылка-это многомодельный продукт. Если детали являются неполными или не соответствуют модели, которую вы приобрели, пожалуйста, используйте руководство в натуральной форме, спасибо!

XC609MA1 Ось

XC609MB2 оси

XC609MC3 оси

XC609MD4 оси

XC609ME5 осей

XC609MF6 осей

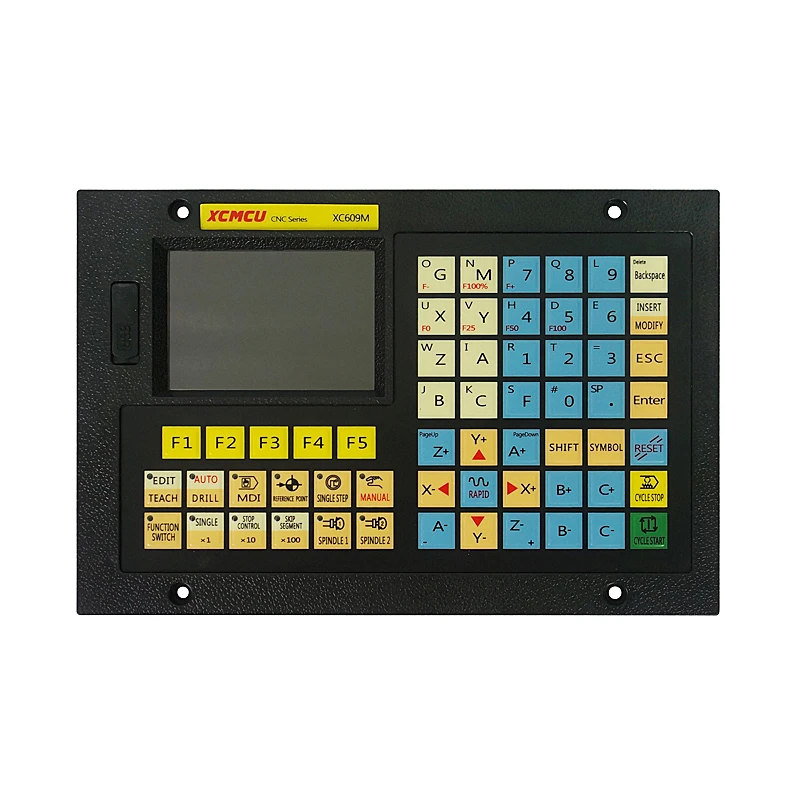

XC609M многоцелевая CNC система для моей компании разработала новое поколение CNC системы. Поддержка фрезерования, расточки, атаки, сверления и автоматической подачи. Использование 32-битных высокопроизводительных микропроцессоров, использование технологии многозадачного управления в реальном времени и технологии аппаратной интерполяции, полная связь, точность интерполяции 0,001 мм, скорость 12 м/мин. Это выбор сверлильного станка с ЧПУ, фрезерного станка с ЧПУ, специального станка, автоматического оборудования, автоматического сварочного робота, кормового робота, Координатный робот и так далее.

XC609M оборудование и программное обеспечение с ЧПУ Особенности:

★На основе 32-битного микропроцессора, полная связь, точность интерполяции 0,001 мм, скорость 12 м/мин.

★Может запускать три программы (1 основная программа, 2 подсолнуха), чтобы облегчить обработку, подачу, процедуры резки для подготовки.

★С помощью 3,5-дюймового широкоформатного ЖК-дисплея, разрешение 480X320, стиль интерфейса Windows. Оснащен пятью мягкими функциональными клавишами, легко научиться. Предоставляет классификацию параметров, журнал сигнализации, диагностику системы и другой богатый интерфейс дисплея, легкость отладки и обслуживания.

★Стандартная инструкция G, совместима с инструкциями по системе FANUC.

★40 г инструкции, которые поддерживают циклы сверления, циклы нарезания резьбы.

★Часть программы полноэкранного редактирования, встроенный 128 м массивное пространство программы, может хранить N частей программы.

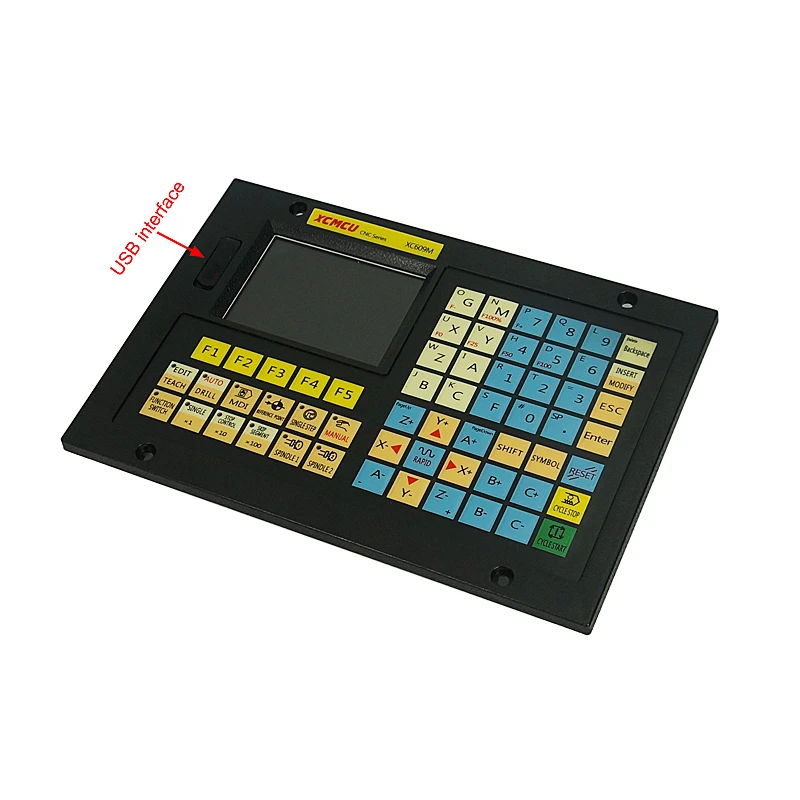

★С интерфейсом USB, поддержка чтения и записи u-диска, резервного копирования данных.

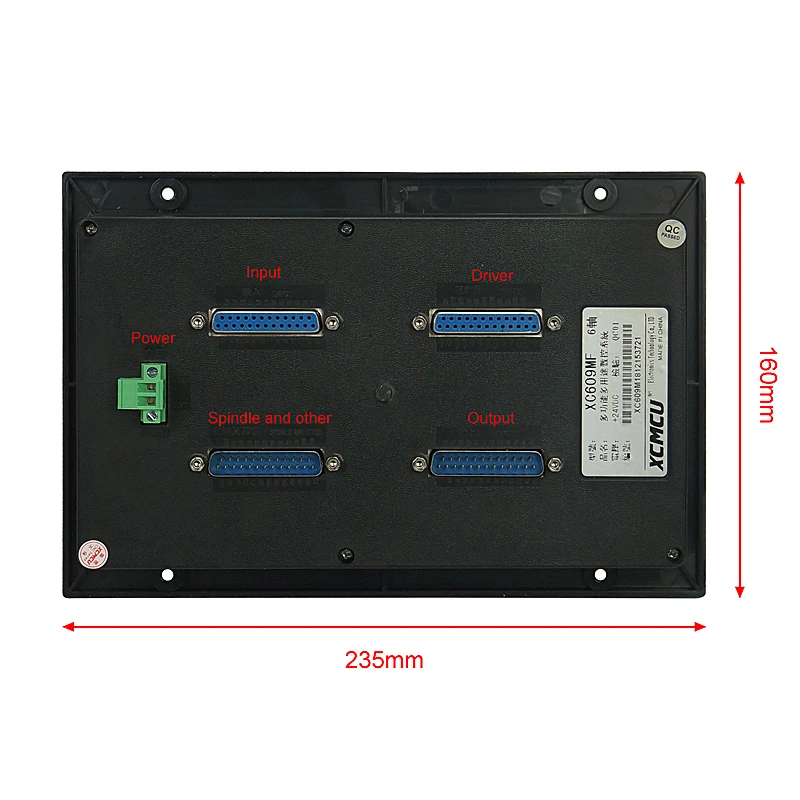

★Вход 24 (расширяемый до 96) точек, выход 24 (расширяемый до 96) точек (пользовательский), гибкий и удобный.

★Китайский/английский интерфейс управления, полная информация о помощи, более удобная работа.

★Система использует интерполяцию перед ускорением и управлением замедлением.

★Поддержка многоуровневого управления, удобное управление оборудованием, с ограниченной по времени функцией блокировки системы.

★Поддерживает вечерние файлы программного обеспечения G code.

Основные навыки

Управляйте количеством осей

1 ~ 6 роликов (X, Y, Z, A, B, C)

Количество осей связи

Полная связь

Аналоговый шпиндель

2

Контроль шпинделя

Существуют

Маленький командный блок

0,001 мм

Большое значение команды

± 99999999 × Малый командный блок

Быстрая скорость подачи

12000 мм/мин

Быстрая скорость подачи

F0, 25%, 50%, 100

Скорость подачи резки

12000 мм/мин

Контроль скорости подачи

0 ~ 150%

Электронное Передаточное отношение

1 ~ 65535: 1 ~ 65535

Автоматическое ускорение и замедление

Существуют

Расположение

G00 (может быть линейное позиционирование интерполяции)

Runin

Прямая линия (G01), arc(G02/G03/G12), Helix интерполяция

Возврат в исходную точку

Автоматическое возвращение в точку отсчета (G28)

ЖК-дисплей

3,5-дюймовый TFboysT ЖК-экран с разрешением 480*320

MDI мягкий ключ

5

Одноступенчатая подача

X1, x10,x100

Интерфейс связи

Интерфейс u-диска

Внешний интерфейс маховика

Существуют

Порт ввода/вывода

24/24 (открытый конец до 96/96)

Пауза (ы)

Существуют

Квазистоп состояние

Существуют

Квазистоп

Существуют

Проверка хода хранения

Существуют

MDI вращается

Существует, поддержка многосегментной работы

Восстановление

Существуют

Переключатель скачка

Существуют

Одиночный запуск

Существуют

Переключатель защиты программы

Существуют

Функция самодиагностики

Существуют

Аварийная остановка

Существуют

Мощность

DC24V

Система координат

Система координат машины (G53), система координат заготовки (G92,G54 ~ G59), локальная система координат (G52), спецификация плоскости системы координат

Автоматическая настройка системы координат

Существуют

Десятичный точечный ввод

Существуют

Вспомогательная функция

Вспомогательная функция

M2 bit, M code custom, руководство/MDI/автоматический режим управления шпинделем вперед, назад, стоп; Контроль запуска и остановки охлаждающей жидкости; Контроль запуска и остановки смазки и т. д.

Функция шпинделя

Функция шпинделя

Двойные шпиндели

Нарезание резьбы

Поддержка

Аналоговый выход шпинделя

Существуют, двойные шпиндели

Функция инструмента

Функция инструмента

Опорные точки в ноже, три набора в центре ножа

Память компенсации инструмента

-9999,999 ~ 9999.999,99

Компенсация резака

Компенсация длины каждой оси

Изменение операции

Функциональная конструкция

Параметры, диагностический ввод битвуда, редактирования программ, выполнение нескольких блоков MDI

Объем памяти

128 м

Количество хранимых программ

N

Отображение имени программы

Китайский, английский, цифры, комбинации

Поиск линии программы

Существуют

Пропустить дополнительные блоки

Существуют

Переключатель последовательности

Существуют

Дисплей

Дисплей

Китайский, английский

Время обработки, количество частей дисплея

Существуют

Скорость вращения шпинделя, команда M / S

Существуют
