Особенности:
1,5 mil толщина сухой пленки может быть полностью закрывают отверстие 0,25 дюйм (ов)
Сухая пленка может использоваться в самых обычных растворах, без морщин, без обесцвечивания

Инструкция по работе:
1, шлифовка CCL, это просто, с использованием лучшей полированной чистой воды матовой бумаги на линии
2, снятие пленки, фотографическая пленка зажатая между двумя слоями пленки, первая сторона может использовать прозрачную ленту разорванную, попробуйте несколько на линии
3, а затем фольги, Медные Плакированные ламинаты могут выглядеть немного чище, наклеены, старайтесь не иметь пузырьков.
4. Хорошая паста мембраны используется прессы, не слишком горячий, около 100 градусов от фиксации.
5, пленка для печатной платы, рекомендуется использовать пленку, штраф может достигать наивысшей степени точности, если вы не попросите бумагу напечатать ее с помощью серной кислоты.
6, печатная схема на фотографической пластине (Примечание: сухая пленка является отрицательной, поэтому, чтобы подчеркнуть печать, которую мы обычно используем фотографическую пластину напротив) С обычными энергосберегающими лампами 10 или около того, если есть машина для экспозиции 1 минуты на линии, солнце не пробовал, Это должно быть 30 секунд-60 секунд, процесс экспозиции, очевидно, так как светочувствительная пленка изменит цвет при воздействии на светильник, светильник становится темно-синим. Вы легко увидите, что на плате появится схема.
7, разработка и разрыв защитной пленки на передней панели, в разработчик (разработчик согласно 1:100,10 г всего 1 л воды), чтобы использоваться при разработке немного более твердой палки ватной доски.
8. Травление, это само собой разумеется (травление хлоридом железа для защиты окружающей среды, соляная кислота + перекись водорода и т. д.) рекомендуется магазин по травлению окружающей среды, быстрой, чистой, без запаха.
9, после хорошего травления CCL, зачистки, из пленки, полированной на 1:60 или 70, доска пузырится через несколько минут
10, после завершения доска, очень довольно хорошее, плотный межстрочный интервал 0,1 мм, ширина 0,1 мм, 0,1 мм линии знаем, несмотря на то, что это очень легко сделать, но не 0,1 линий и 0,1 межстрочный интервал сухой пленки может легко сделать это

Технические характеристики:

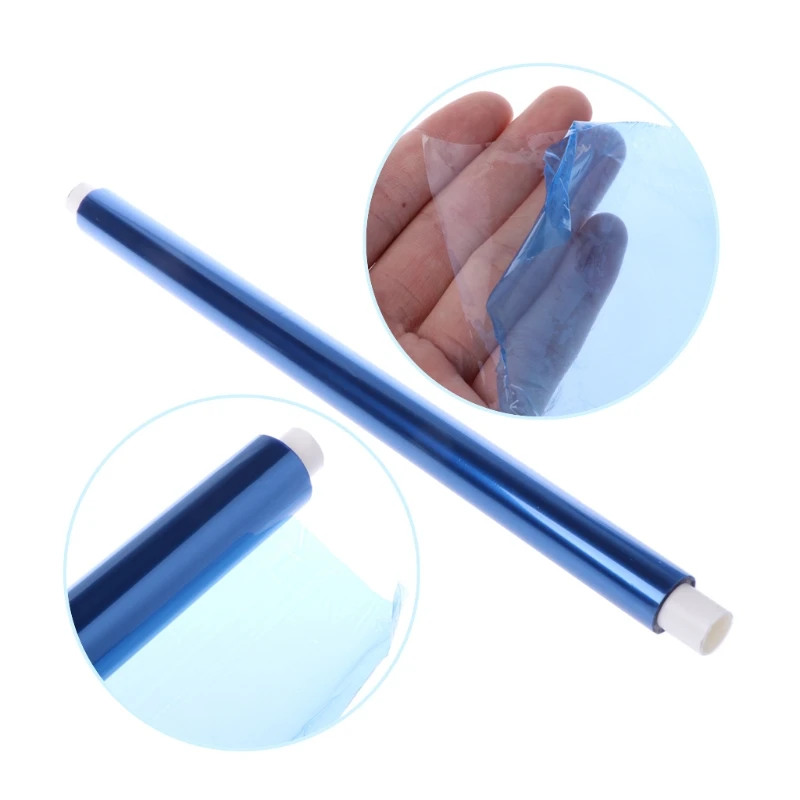

Материал: Органическая смола
Ширина: 30 см
Длина: 1 м/2 м/5 м
Количество: 1 рулон

Примечание:
1. Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов
2. Допускается погрешность в 0-3 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
3. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 рулон x фоточувствительная сухая пленка
