    4 кулачковый патрон NEMA23 с осями вращения шт.|Запчасти для деревообрабатывающих

    Описание товара

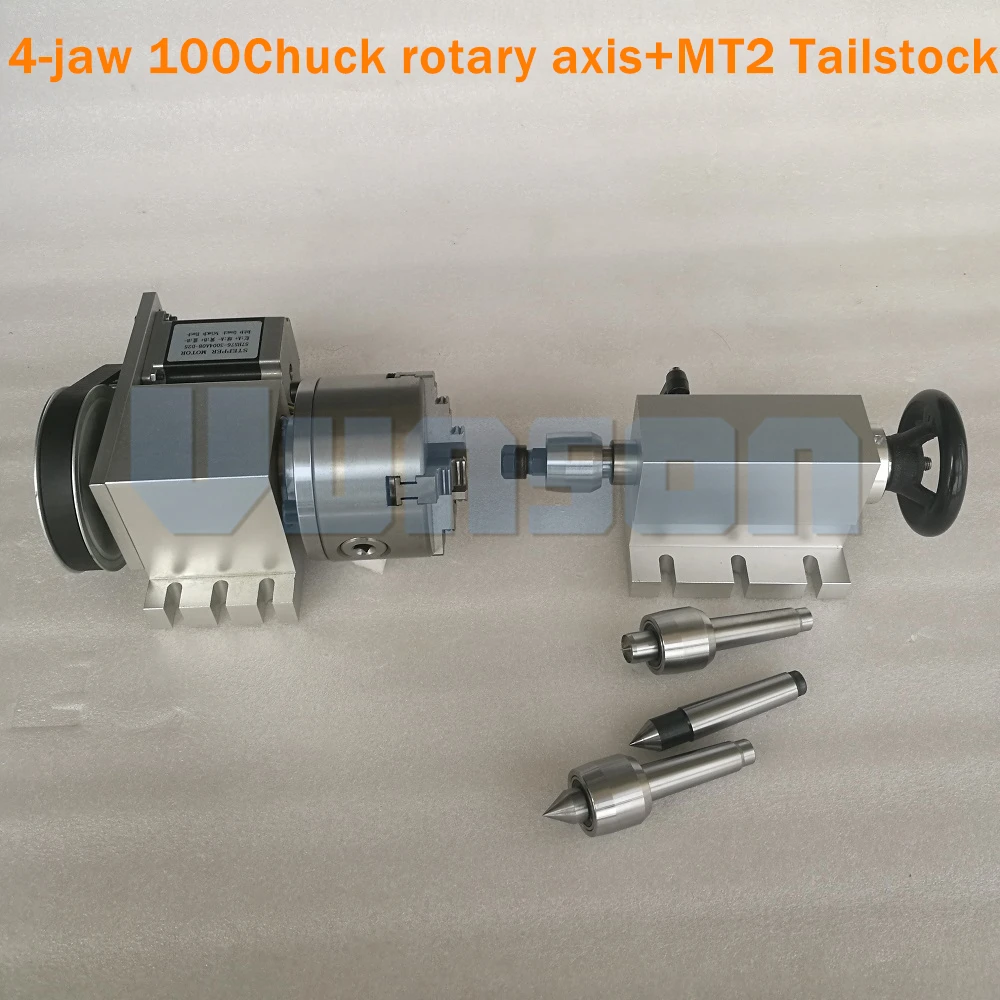

    Этот Наборы включают в себяГоловной убор 4-й оси с ЧПУ и конус Морзе 2, задняя крышка с 4 конусными контурами MT2 (как показано на фото)., Высота в центре 65 мм. Патрон находится 100 мм диаметр 4 кулачковый патрон и шаговый двигатель 2 фазы 4 линии NEMA23 3A.

    Все 4 конических ячейки MT2 имеют круглый конус (тип M10), максимальный. Растягивающийся ход задней части составляет 50 мм.4 кулачковый патрон подходит для зажима квадратной формы, Круглый, прямоугольник заготовки, этот товар-это особенно подходит для деревообрабатывающий фасонно-фрезерный станок/гравировальный станок.

    Советы>С сентября 2019 года, Завод обновил заднюю крышку от черного маховика до алюминиевого маховика, как показано ниже.По умолчанию в комплектах мы вышлем обновленный тайваньский товар!Потому что у нас не достаточно времени, чтобы снимать новые фотографии и заменять эти старые фотографии, поэтому мы сохраняем эти старые фотографии временным образом и заменим их позже в свободное время. Надеюсь, что все поймут!

    MT2 tailstock 4 centers kits update 001 n ali

    Есть и другие модели на складе, доступные для вас:

    > Если вы хотите заменить маленький цилиндрический наконечник, пожалуйста, посмотрите здесь:Http:/store/product/Small-Tip-Cylinder-Live-Center-Tailstock-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary/706847_1996128900.html

    > Если вы хотите заменить цилиндрический сток, пожалуйста, посмотрите здесь:Http:/store/product/Cylinder-Live-Center-Tailstock-with-Locking-Wrench-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend/706847_1996133004.html



    > Если вы хотите заменитьКонус Морзе 2, маленький кончик, живой центр, сток (c-тип), Пожалуйста, посмотрите здесь: Https:/item/Morse2-MT2-Removable-Replaceable-Small-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/32800716775.html



    Особенности

    1) головное устройство с поворотной осью

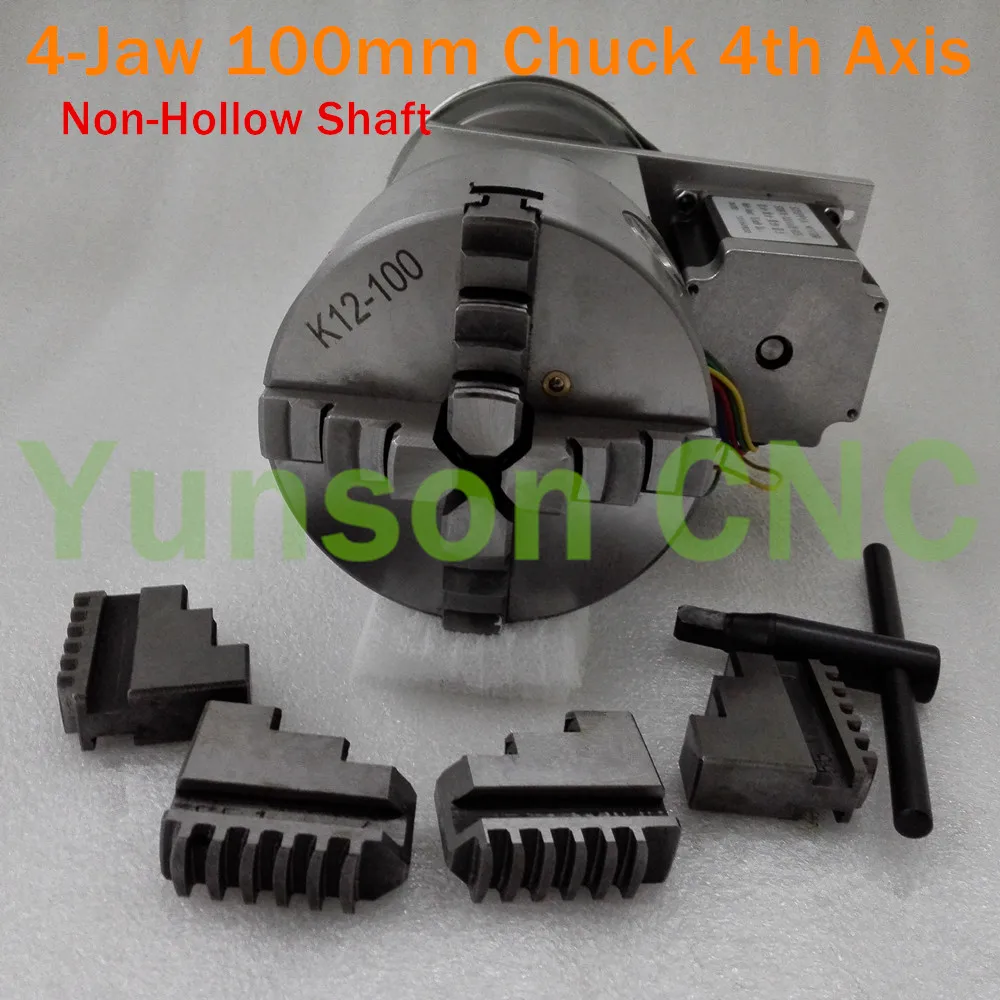

      Http:/store/product/Hollow-Shaft-100mm-4-Jaw-Chuck-NEMA23-Motor-Rotary-Axis-CNC-4th-Axis-Headstock-for-Woodworking/706847_32782732568.html Патрон: K12 100 мм диаметр 4 кулачковый центрирующий патрон Высота по центру: 65 мм Диаметр выходного вала: 30 мм Полый диаметр: 21 мм Угол обзора: 0,3 градусов/шаг Передаточное число: 6:1 (режим торможения пояса) Шаговый двигатель: NEMA23 Аксессуары: 1 комплект с защитой от когтей (3 шт.) и гайковертом (как раз показано на рисунке) Размеры: длина, ширина: 210 мм * 168 мм * 115 мм     Параметры шагового двигателя и схема проводов nema23 stepper specs_ali.jpg nema23 wire diagram_wz.jpg nema23 dimension_ali.jpg   2) Морс 2 Задняя крышка с 4 комплектами Https:/store/product/Removable-and-Replaceable-MT2-Morse-2-Taper-Shank-Live-Center-Tailstock-Kits-including-4pcs-centers-for/706847_32955226631.html   Высота по центру: 65 мм Растягивающийся ход: 50 мм Appilication: работать вместе с ЧПУ ось вращения головки (для того, чтобы сделать так же ось вращения для ЧПУ маршрутизатор 3040 4060 6090).

    > Схема установки

    1> головное устройство с полой вращающейся осью

    bottom base install



    2> Большой кончик хвоста Морзе 2 (B-Type)



      live center tailstock drawings ali



    Как установить эквивалент pluse в Mach3?

    Для 1 градуса требуемое значение должно быть расценено таким образом:

    (Ступенчатое число шагового двигателя * микро ступенчатое число драйвера двигателя * передаточное число)/360 градусов.



    Я, e: NEMA23 шаговый двигатель-1,8 градусов, драйвер двигателя составляет 16 микро-шаги и снижение соотношение 6:1, таким образом, все необходимые размеры должны быть :( 200*16*6)/360 = 19200/360 = 53,3333.



    Фото

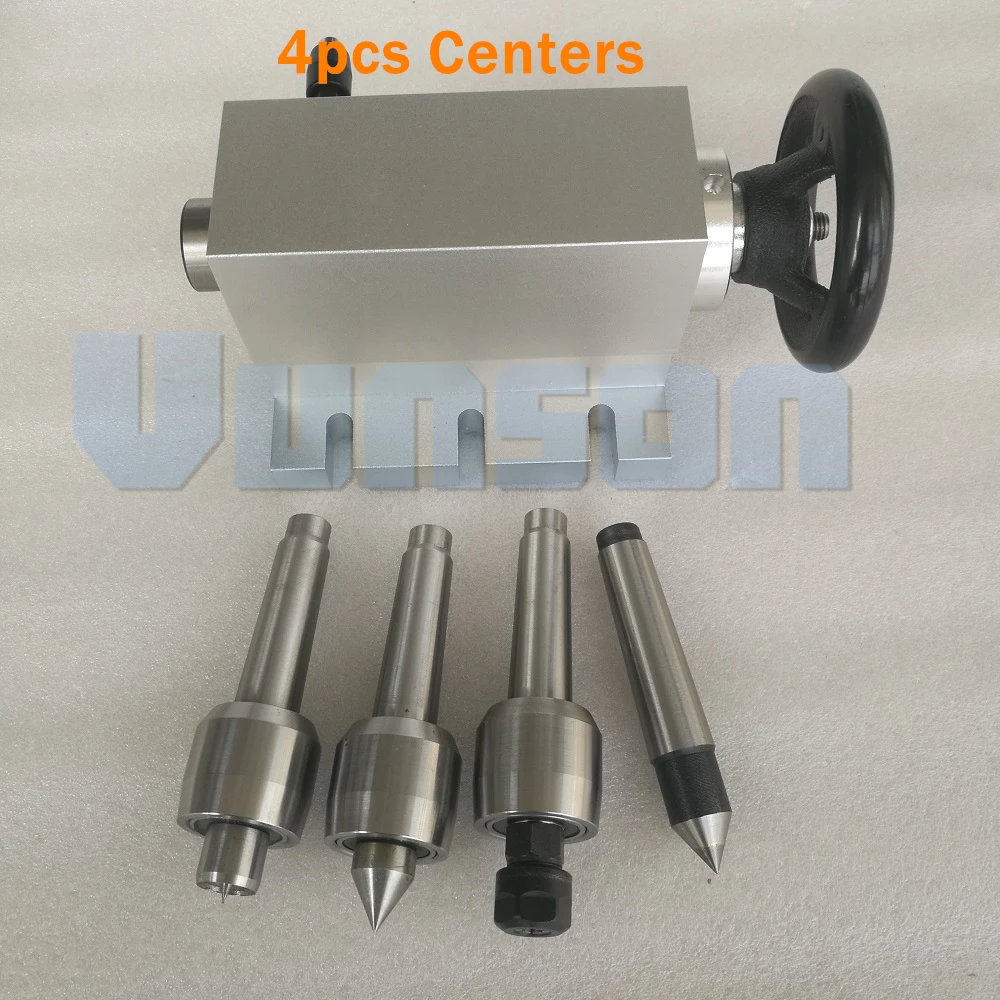

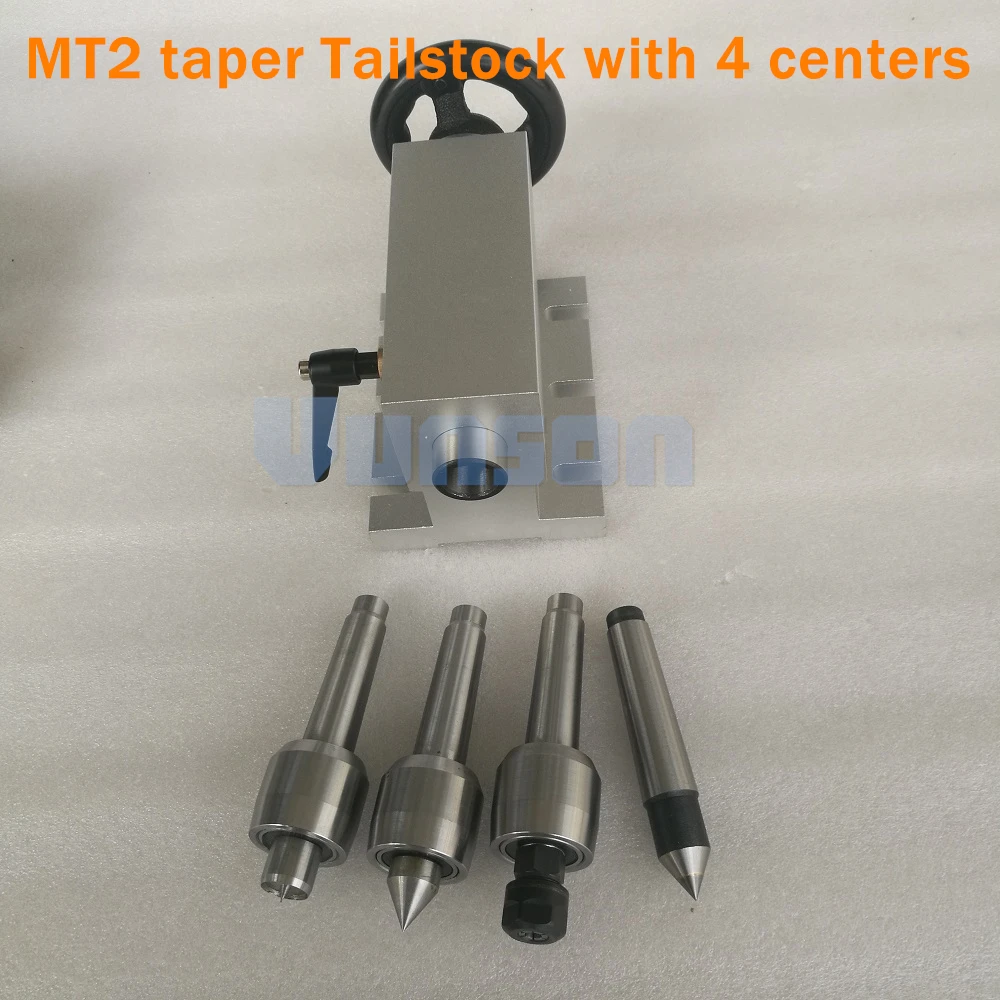

    4jaw 100chuck NEMA23 with 4pcs center Kits 001 KitsMT2 tailstock 4 centers 002 aliMT2 tailstock 4 centers 003 ali

    4jaw 100mm rotary axis ali 014jaw 100mm rotary axis ali 02



    -------------------------------------------------------------------------------------
