По сравнению с шаговым драйвером TB6560AHQ третьего поколения, кроме того, включая все функции, которые имеет Драйвер шагового двигателя 3rd поколения TB6560AHQ, этот новый шаговый Драйвер TB6600HG 3-го поколения был специально разработан для более крупных шаговых двигателей с более высоким током. До тех пор, пока Диапазон тока шаговых двигателей находится в пределах0,2 ~ 5,0 амперВсе 2 фазы или 4 фазы Nema17, Nema23, Nema24 шаговые двигатели отлично будет работать с этим новым тонким бумажником для TB6600HG Драйвер шагового двигателя.

На самом деле, шаговые драйверы третьего поколения TB6600HG имеют два типа версий, одинСтандартная версияИ другая проблема заключается вПрофессиональная версия. По сравнению со стандартной версией, профессиональная версияВ основном имеет два больше функций, чем стандартная версия, один"Функция записи G-кода компьютера"И другая проблема заключается в"Функция ручного программирования". За исключением двух функций, эти два типа версий не имеют других различий.

Во-первых, оба эти типа версий модернизировали свои PCB платы, реконструкция платы PCB позволит избежать того, что чип TB6600 на плате будет легко выдуваться, как в предыдущий версии.

С Встроенный интеллектуальный чип памяти, профессиональная версия данного 3rd поколения 4 оси TB6600HG Драйвер шагового двигателя может легкоЗапись G-кодРаботает по с ЧПУ (e.g.Mach3, EMC2, KCAM4,И т. Д.) компьютера, а затемПовторите запись G-кодаДля того, чтобы сделать шаговый двигатель работать без компьютера больше.

Кроме того, модернизированные инструменты ручного управления (панель дисплея и панель управления) в профессиональной версии могут использоваться не только для ручного управления шаговым двигателем, но и для ручного программирования G-кода. ВсеВручную запрограммированы г-кодТакже будет записано на Встроенный интеллектуальный чип памяти, и затем мы также можем легко запустить записанный G-код для управления шаговым двигателем. Учитывая, что функции записи g-кода компьютера достаточно для всех трех осей, которые работают без компьютера, чтобы избежать многократной функции, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому, три оси нельзя программировать одновременно вручную. Эта функция широко используется для работы, которая требует только одной оси, например, машины RBI, транспортера и т. Д.

В последнее время оба эти типа версий имеют полностью закрытыйОптической изоляциейИОдночип PWM биполярный sinusoidal chopperДля обеспечения работы при низком уровне шума и вибрации, а также избежания ползучести с низкой скоростью. Это очень подходит для езды на велосипеде на 2-фазный и 4-фазный гибрид шаговые двигатели.

Одним словом, качеств и функций Новинка 3rd поколения advanced 4 оси TB6600HG Драйвер шагового двигателя, революционизировано от предыдущей версии. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей на CNC DIY.

Товар, который вы смотрите-4 осиСтандартный версия (TB4H-CD-S (вставка)Если вам нужны другие версии, пожалуйста, свяжитесь с нами.

Высокая производительность, экономичность.

АвтоматическийУменьшение холостого тока.

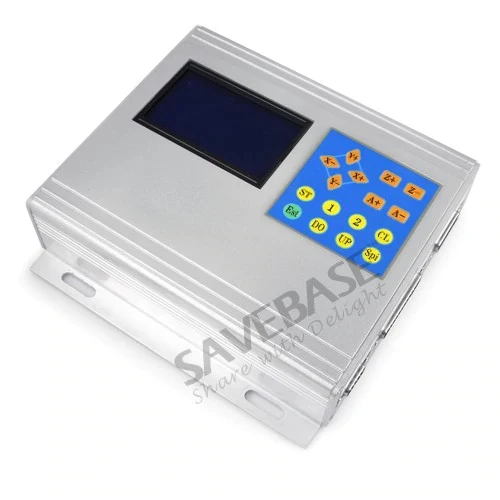

Для ручного управления шаговым двигателем, как стандартные, так и профессиональныеОснащена панелью дисплея и панелью управления.

Автоматически определяет как компьютер, так и пульт управления, функции компьютера и блока управления могут бытьSwitched разумноДруг для друга без каких-либо помех.

Дисплей панель можетВ режиме реального времени Отслеживайте бегущий путь g-кодаНа компьютере или на входе с помощью панели управления, а затем полностью и одновременно отображает значения на экране каждого axis'(X, Y, Z и т. д.).

Как стандартная, так и профессиональная версия, совместимы сMach2, Mach3 (по умолчанию), LinuxCNC(EMC2), KCAM4 CNC программное обеспечение,И т. д .. Кроме того, профессиональная версия также может автоматически отслеживать путь бега по G-коду от программного обеспечения CNC(E. g. Mach3, EMC2, KCAM4 и т. д.)Компьютера иЗапись G-кодВ чип памяти; Легко многократно запускать g-код, чтобы управлять шаговыми моторами без компьютера.

Профессиональная версия также поддерживаетРучное ПрограммированиеС помощью контрольной панели, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, а затем выполните эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используется на RBI машине, транспортере и так далее.

Автоматическое оформление инструмента-настройкиПо оси X, Y, Z через панель управления, без поддержки компьютера.

Совместим со всеми моторами с0,2 а ~ 5,0 А (пиковая)Номинальный ток, четыре типа регулируемого тока на выходе, могут быть установлены на плате драйвера.

1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 4,(Новый режим),8, 16 регулируемых микрошагового управления, моторы работают более точно и плавно.

Защита от перегрузки, перегрузки по току, перегрева, перенапряжения и пониженного напряжения, чтобы не повредить компьютер и устройства.

Полностью герметичныйОптическая изоляция и однокристальный PWM биполярный синусоидальный измельчительЧтобы гарантировать, что моторы работают при низком уровне шума и вибрации, а также Избегайте ползучести двигателей с низкой скоростью.

С однимПорт вывода сигнала шим 0 ~ 10 вДля регулировки скорости и одного порта управления реле.

5 типов управления входами в ручном интерфейсе управления,Установка лимита, эстопа, сервиз средней точки, обрезка/Настройка инструментаИ т. д ..

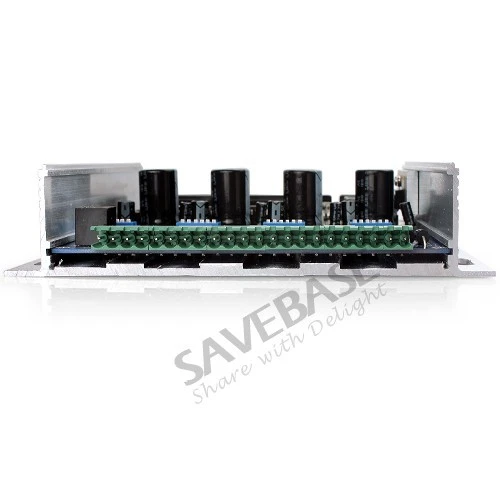

Охлаждающая алюминиевая и высокоинтенсивная коробка из ПВХКонструкция для охлаждения и защиты платы драйвера от повреждения от грязи, пыли или других жидкостей.

Для обработки различных форм узора.

Для консультации, например, бренд, форма для Architecture, значок, табличка, демонстрационные доски, дверная пластина, украшение мебели и т. д.

Для резьбы по портрету, пейзажа, рукописного ввода, запечатывания и т. д.

Подходит для любого малого и среднего автоматического оборудования с ЧПУ контроллером, как, например, X-Y-Z столы, машины для маркировки, лазерные фрезы, гравировальные станки с ЧПУ и пикапы и тд.

Блок питания постоянного тока 12 ~ 24 В для шаговых двигателей Nema 17

Источник питания постоянного тока 24 ~ 36 В для шаговых двигателей Nema 23/24

Источник питания постоянного тока 36 ~ 45 В для шаговых двигателей Nema 34

Высокое (≤ 45 В) напряжение будет легко повредить драйвер и шаговый двигатель!
Пожалуйста, отключите питание, прежде чем подключать или отключать разъемы, чтобы избежать горения платы.

Выход ток источника питания может быть рассчитывается по формуле:
Выходной ток = Номинальный ток ваших шаговых двигателей * Количество + 2 А

Например, если вы хотите управлять шаговыми моторами 3 * 2A, Nema 23, рекомендуется питать электропитание на 24 В, 8 А постоянного тока, но более высокая мощность, например, 24 В, 10 А/15 А, также будет хорошей. Если вы не уверены в выборе источника питания, пожалуйста, свяжитесь с нами для получения помощи

Шаговый Драйвер TB6600HG 3-го поколения, 4 оси, с алюминиевой коробкой (стандартная версия), 1 шт.

1 x встроенный блок управления (стандартная версия)

1 x встроенный дисплей (универсальный)

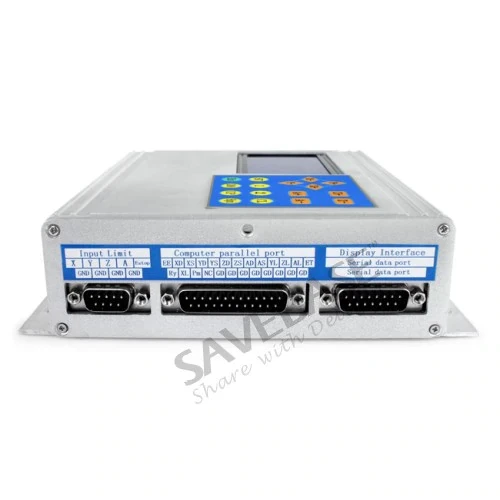

1 x параллельный кабель LPT

CD-диск-1 шт.
