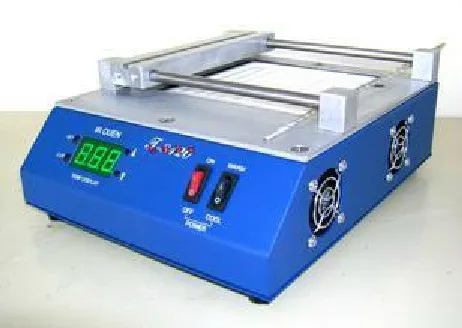

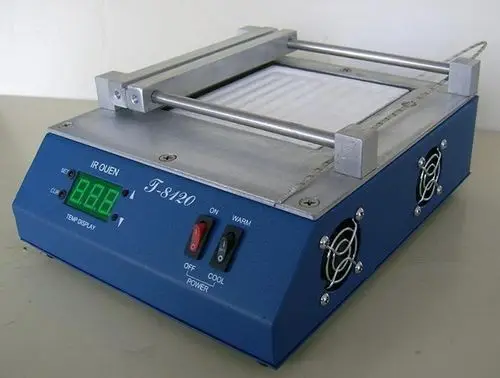

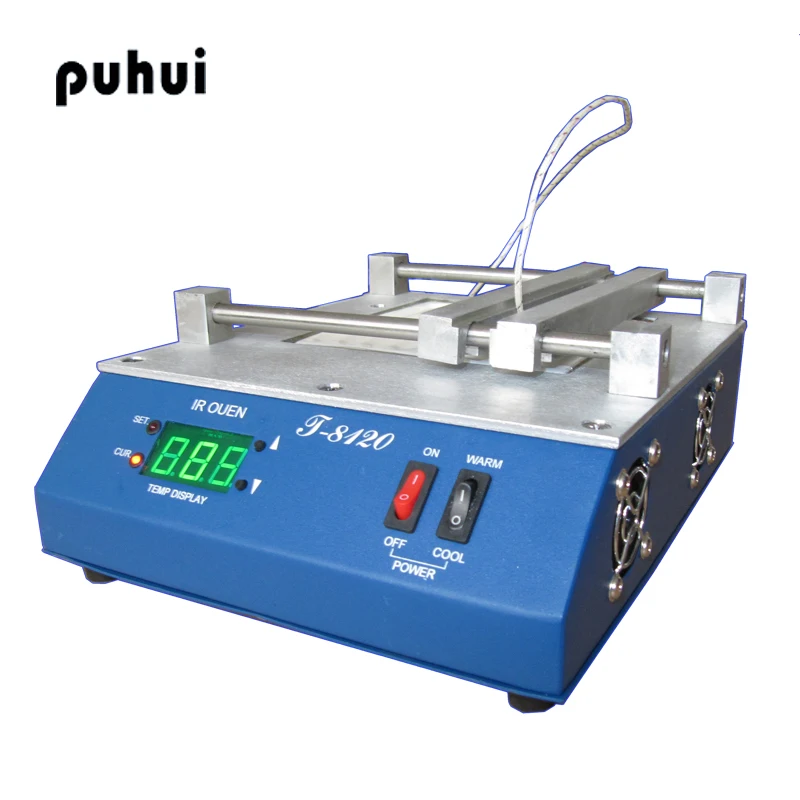

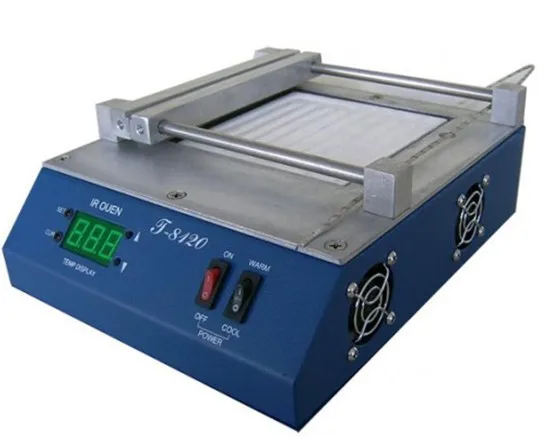

PUHUI T-8120 инфракрасная станция предварительного нагрева SMD PID контроль температуры

PUHUI T-8120 инфракрасная станция предварительного нагрева SMD PID контроль температуры

PUHUI T-8120 инфракрасная станция предварительного нагрева SMD PID контроль температуры подогревающая станция

Машина выбирает высокоэффективный инфракрасный компонент, чтобы дать тепло, которое независимое исследование, использует передовую PID интеллектуальную технологию управления теплым нагревом, точно контролирует тепло.

2. Может достичь нагрева платы PCB и компонента, который содержит свинец или нет, особенно подходит для BGA, SMD.

3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не переносите небольшой компонент на печатную плату, гарантируйте качество сварки.

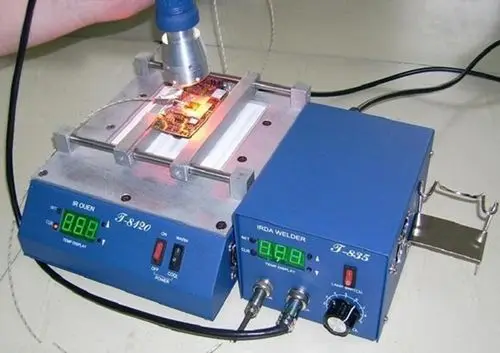

4. Эта машина имеет 600 Вт системы отопления, широко 120x120 мм. Может использоваться с ручной инфракрасной сварочной T-835.

5. Легко управлять, может управлять им через легкую тренировку.

Основной параметр:

Размер рабочего пола

200*240 мм

Номинальное напряжение и частота

AC220-230v/AC110V 60/50 Гц

Полная мощность машины

500 Вт

Мощность Шасси предварительного нагрева

450 Вт

Размер шасси предварительного нагрева

120*120 мм

Подогрев шасси регулировка температуры

0-450C

Основной компонент:

Подогрев печи основной корпус

1

Датчик температуры

1

Плата поддержки цепи

1

Линия электропередачи

1

Руководство пользователя (компактный диск)

1

Инструкции по эксплуатации:

1. Запуск и проверка перед запуском:

Проверьте датчик температуры и линию электропередачи.

Включите линию электропередачи. Не используйте до прохождения проверки. (Трубка nixie отображает температуру в помещении.)

Черный переключатель на передней панели используется для управления инфракрасным шасси предварительного нагрева; нажмите вверх, вниз, может быть на 0-450C, отрегулируйте температуру инфракрасного предварительного нагрева. Нажмите кнопку? Теплый?, инфракрасное шасси предварительного нагрева начинает работать, нажмите? Круто?, он перестает работать.

2. Работа досок предварительного нагрева печатной платы:

(1) размещение и Настройка печатных плат: в соответствии с размером печатных плат, отрегулируйте расположение опоры платы, Положите печатную плату на опору и плотно закрепите винт руками. Установите головку для измерения температуры на печатной плате, которая должна предварительно нагреваться, используйте алюминиево-фольговую бумагу или клейкую бумагу, чтобы плотно приклеиться.

В соответствии с размером печатной платы и технологическими требованиями к сварке, нажмите кнопку вверх и вниз, между 0C и 450C, регулируйте выходную температуру шасси предварительного нагрева.

(2) Открытие и закрытие предварительного нагрева:

Нажмите на кнопку? Тепло? Нажмите кнопку, откройте шасси предварительного нагрева около 3-5 минут, чтобы температура соответствовала значению настройки, а затем продолжите работу.

После окончания, нажмите? Круто?, шасси предварительного нагрева перестает работать.

Внимание: на этот раз можно закрыть выключатель питания, после полного охлаждения машины закройте источник питания.

Общее преднагревание температуры предложение: когда плата PCB имеет свинец, может регулировать температуру инфракрасного подогрева шасси до 100-120C; когда плата PCB имеет не свинец, может регулироваться до 120-140C; также может установить различную температуру предварительного нагрева в соответствии с пользовательским ремеслом и опытом использования.

3. Установка и настройка машины:

Этот инфракрасный Подогрев шасси включает в себя: Общий поток давления-через нагрев способ и ПИД процент регулировки способ, вы можете настроить в соответствии с PCB платы преднагревания. Общее предложение Температура предварительного нагрева ниже 250C, выбирает метод корректировки PID процент; Температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев.

Метод регулировки:

1. Нажмите вверх, дисплей: C =?

2. Нажмите Вниз, выберите 0 или 1, каждое нажатие изменяет статус один раз, C = 0-коррекция PID, C = 1-управление переключением.

Внимание!

1. После окончания, не выключайте питание немедленно; сделайте инфракрасное подогревающее шасси полным охлаждением.

2. Держите вентиляцию свободной от протекания, инфракрасное шасси предварительного нагрева чистым; Используйте обезвоженный спирт, чтобы регулярно чистить!

3. Осторожно, Высокая температура работы, обратите внимание, избегает ожогов.

4. Долгое время не используется, необходимо выключить источник питания!

Гарантийное принятие

Полная машина поддерживает один год и пожизненное обслуживание. Долгосрочная Цена по прейскуранту завода. Обеспечивает немедленную сеть онлайн Q/A и техническую консультационную работу.

Заявление

Между руководством пользователя и фактическим продуктом в другом месте, возьмите фактический продукт, как!
