13S 80A 100A PCM/PCB/BMS для 48 В литиевой Li FePO4 аккумуляторной батареи 18650 электрического

13S 80A 100A PCM/PCB/BMS для 48 В литиевой Li FePO4 аккумуляторной батареи 18650 электрического

Модель: DG13S80A 100A

Постоянная разрядка тока:80а 100А

Постоянный ток заряда:80а 100А

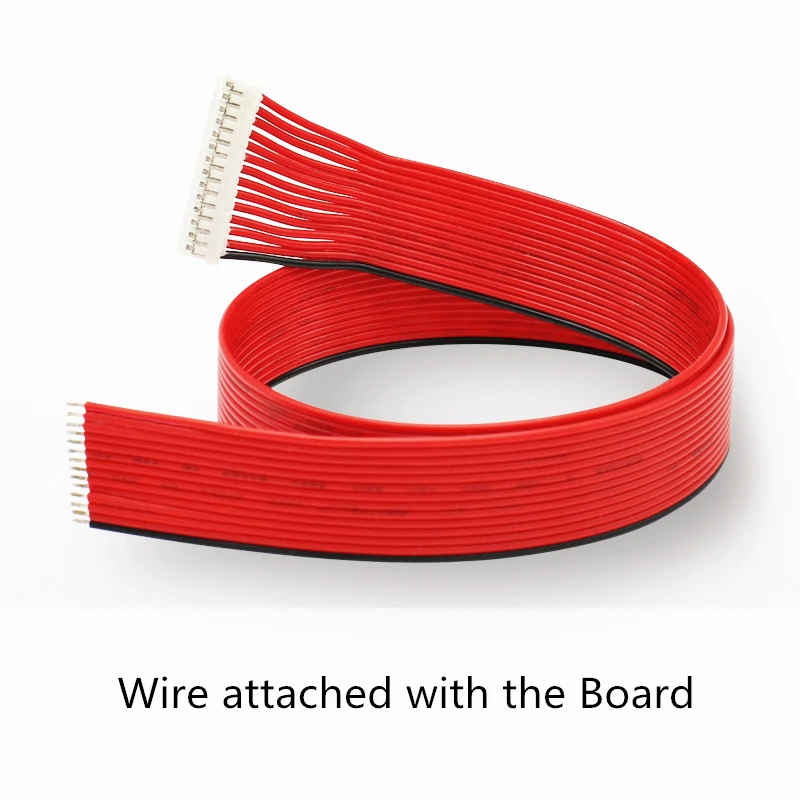

Провод зарядки и провод разряда

Мы можем настроить любой PCB от 2 S до 24 S литиевых батарей с разным током.

1. Обзор

DG13S80а 100А PCB используется для аккумуляторной батареи серии 13. Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность нагрузки, постоянная разрядка тока80A/100A/150A/200A
, Используйте сопротивление высокого напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Функция защиты от перегрузки по току и короткого замыкания очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.

◆Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры(Ниже приведен пример для 3,7 В номинальной LiPo батареи.

Содержание

Спецификация

Блок

Примечания

Разряд

Постоянная разрядка тока

80/100

A

Пиковый ток разряда

220

A

Зарядка

Напряжение зарядки

V

Зарядный ток

A

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,05

V

Защита от перезарядки вольт задержка

0,5

S

Разрядка напряжения

4,19 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

35 ± 5

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,8 ± 0,05

V

Задержка обнаружения разрядки

0,5

S

Разрядка вольт

3,0 ± 0,1

V

Защита от перегрузки по току

Напряжение постоянного тока

150

МВ

Задержка обнаружения перегрузки по току

9

MS

Защита от перегрузки по току

80/100

A

Защита от перегрузки по току

Отключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Отключение нагрузки

Температура

Защита

Температурная защита

Нет

℃

Может быть настроен

Сопротивление

Резистор основной цепи

≤ 10

MΩ

Само-

Потребление

Рабочий ток

≤ 50

UA

Сонный ток (когда батарея перегружена)

≤ 12

UA

Рабочая температура

Температурный диапазон

-30/+ 80

℃

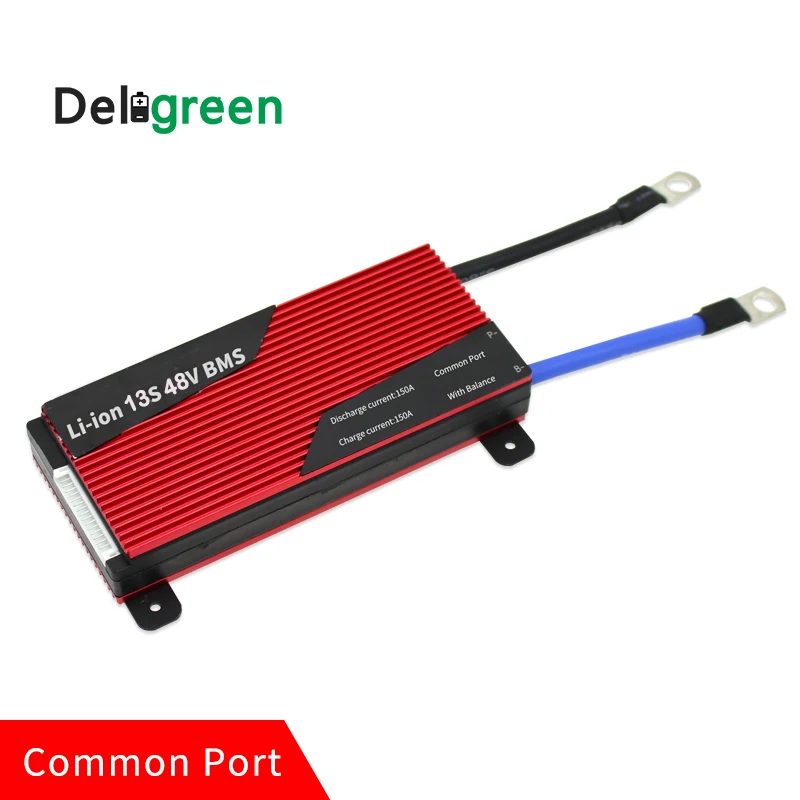

4. Фото продукта

5. Инструкция по проводке

6. Обзор фабрики
