3S 200A 12V PCM/PCB/BMS для литий ионного аккумулятора 3 7 V 18650 Номинальная ионный

3S 200A 12V PCM/PCB/BMS для литий ионного аккумулятора 3 7 V 18650 Номинальная ионный

Wy-плагин-старт

Wy-plugin-en

Модель: DG3S200A (3,7 В Номинальный литий-ионный аккумулятор не для 3.2в Номинальный LiFePO4)

Постоянный ток заряда: 200A

Постоянная разрядка тока: 400A

Провод зарядки и разрядный провод имеют один и тот же.

Мы можем настроить любой PCB от 1 S до 30 S литиевых батарей с разным током.

1. Обзор

DG3S200A PCB используется для аккумуляторной батареи 3 серии 12 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 200А, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

(Ниже приведен пример литий-ионного аккумулятора с номинальной мощностью 3,7 В.

Содержание

Спецификация

Блок

Примечания

Разряд

Постоянная разрядка тока

A

Пиковый ток разряда

A

Зарядка

Напряжение зарядки

12,6

V

Зарядный ток

200 (макс.)

A

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,025

V

Защита от перезарядки вольт задержка

0,5

S

Разрядка напряжения

4,19 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

35

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,8 ± 0,05

V

Задержка обнаружения разрядки

0,5

S

Разрядка вольт

3,0 ± 0,1

V

Защита от перегрузки по току

Напряжение постоянного тока

МВ

Задержка обнаружения перегрузки по току

9

MS

Защита от перегрузки по току

400

A

Защита от перегрузки по току

Отключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Отключение нагрузки

Температура

Защита

Температурная защита

Нет

℃

Может быть настроен

Сопротивление

Резистор основной цепи

≤ 10

MΩ

Само-

Потребление

Рабочий ток

≤ 40

UA

Сонный ток (когда батарея перегружена)

≤ 20

UA

Рабочая температура

Температурный диапазон

-30/+ 80

℃

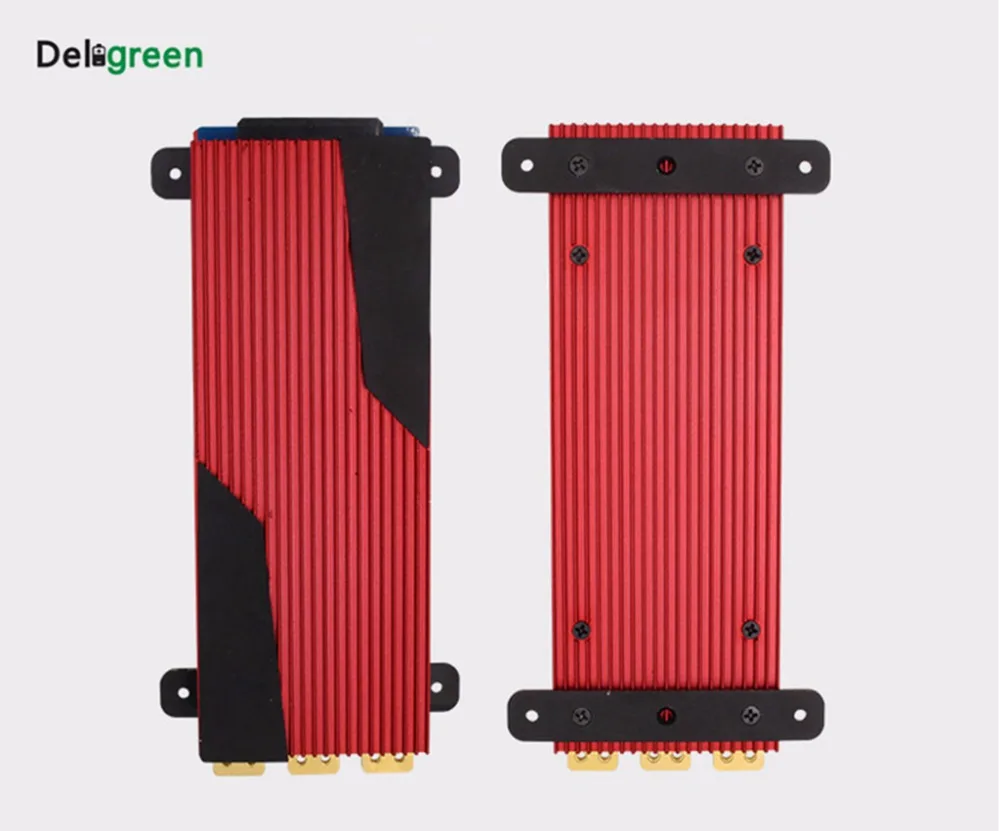

Deligreen 3 S 200A 12В PCM/PCB/BMS

1. Подробная информация

2. Структура продукта

3. Инструкция по проводке

4. Упаковочный лист

5Применение
