1 способ релейный модуль 24V низкого уровня пусковое реле для расширения платы |

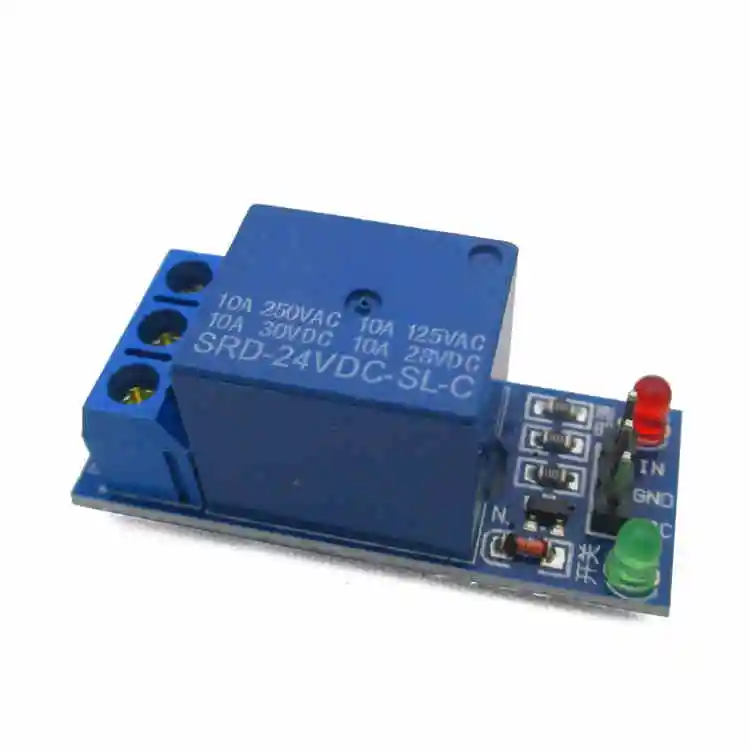

1 способ релейный модуль 24 V низкого уровня пусковое реле для расширения платы   Описание продукта:1. Этот модуль соответствует международным стандартам безопасности, а Зона управления и зона нагрузки имеют изоляционные отверстия;2. Использование двухсторонней FR-4 печатной платы, высококачественное производство пластырей;3. Использование подлинного реле управления;4, с инструкциями по действию питания и реле, свет яркий, отключен и не горит;5. Когда входной терминал сигнала имеет сигнал низкого уровня, общий терминал и нормально открытый терминал будут включены;6. Реле может непосредственно управлять различным оборудованием и нагрузкой;7, есть 1 нормально открытый и 1 нормально закрытый контакт;8. Синий KF301 терминал более удобен для подключения к линии управления.9, Размер модуля: 43x17x18,5 мм; Вес нетто: 15 гМодуль интерфейса:Раздел входного сигнала:VCC: подключите источник питания 24 В положительный (питание от напряжения реле)GND: Подключите отрицательный терминал питания 24 ВВ: релейный модуль сигнального триггера терминала (низкий уровень триггера действителен)Высокое и низкое значение:Триггер высокого уровня относится к режиму триггера, который использует положительное напряжение терминала VCC для подключения к терминалу триггера. Когда пусковая клемма имеет положительное напряжение или достигает триггерного напряжения, реле тянет.Запуск низкого уровня относится к методу триггера, который соединяет отрицательное напряжение GND терминала с триггерным терминалом. Когда пусковая клемма имеет напряжение 0 В или напряжение достаточно низкое для запуска, реле втягивает.   Электрические параметры:Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока5 V 4mA 65mA 0-2 V 2mA9 V 5mA 45mA 0-4 V 3mA12 V 5.5mA 42mA 0-4 V 3mA24 V 12mA 40mA 0-12 V 3mAКонтактная мощность реле: 250 В 10A (AC) или 30 в 30A (DC)Инструкция по использованию:1. Источник питания модуля: источник питания должен быть DC, а напряжение должно соответствовать напряжению реле.2. Общий конец реле, нормально открытый, нормально закрытый, просто однополюсный двойной переключатель, метод проводки следующим образом   Всегда Открытый метод проводки:

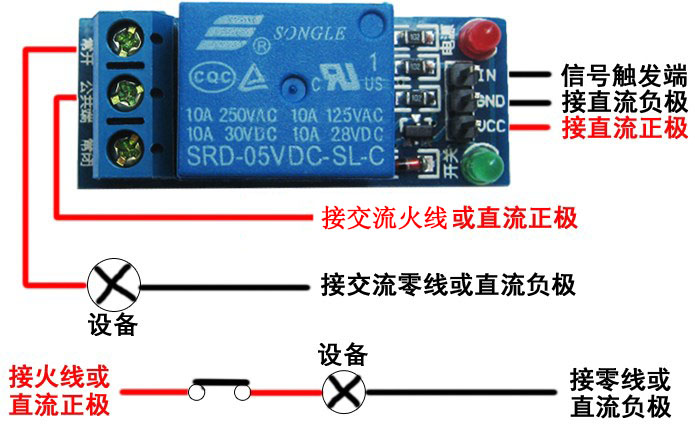

Когда триггер сигнала имеет низкий уровень триггера, общий конец и нормально открытый конец будут подключены, и устройство имеет электричество для работы.

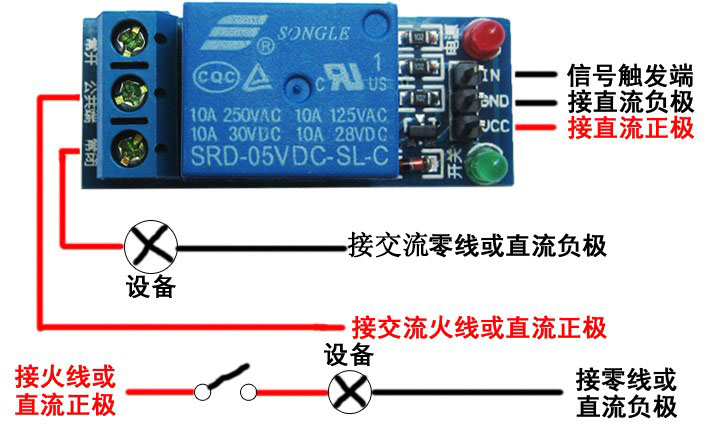

  Обычно закрытый метод проводки:

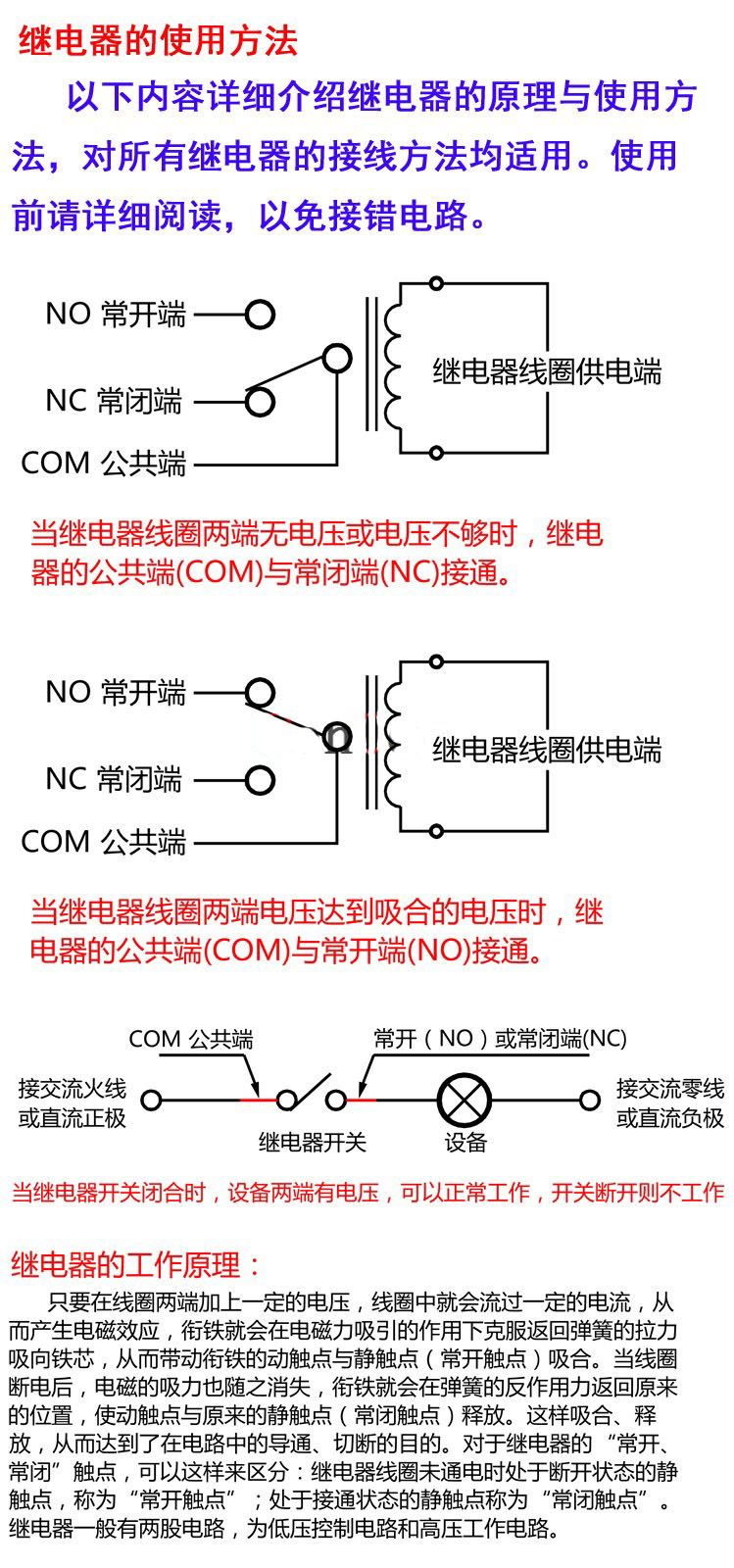

Когда триггер сигнала имеет низкий уровень триггера, общий конец и нормально закрытый конец будут отключены, и устройство не имеет питания и не работает.   Принцип работы реле выглядит следующим образом. Если вы не уверены, вы можете узнать:
