Описание продукта:

Это 1,3 дюймов IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей плата расширения с последовательные SPI интерфейс. Этот дисплей оснащен встроенным в него контроллером с буфером оперативной памяти, так что его легко контролировать MCU.

Она ведет шпильки на тонкопленочных транзисторах на тонкоплёночных транзисторах и коммутационная булавки шаг 2,54 мм, таким образом, вторичной разработки легко.

Он выводит штыри, чтобы вы могли подключить его к макету или использовать кабель dupont для подключения платы Arduino.

Используйте с модулем RTC, вы можете спроектировать часы.

Используйте с NFC reader module, вы можете создавать системы контроля доступа с фотографиями.

Прорыв имеет TFT дисплей припаянный на (он использует тонкий гибкий разъем) А также сверхнизкий уровень отсева 3,3 V регулятор и 3/5V сдвиг уровня, так что вы можете использовать его с 3,3 V или 5V питания и материнскую плату.

У нас также было небольшое пространство, поэтому мы разместили держатель для Карт microSD, чтобы вы могли легко загрузить полноцветные биткарты с отформатированной microSD карты FAT16/FAT32.

Преимущество:

-Может использовать его для отображения символов, графики и изображений формата BMP.

-Совместимость: из-за того, что логический уровень составляет 3,3 V 5V совместимый для того, чтобы он совместим для платы Arduino (Arduino UNO R3 / Arduino Nano / Arduino Mega2560 / Arduino Leonardo) или другие 3,3 V MCU.

-Разрешение: 240*240, 16 битный цвет

-Шаг точки: 0,0975 (в) x 0,0975 (В) мм (Высокое разрешение)

-Дисплей Размер: 1,3 дюйма;

-Активная площадь: 23,4 (в) x 23,4 (В) мм

-Привод IC: ST7789VW

-Рабочее напряжение: 3,2-5,5 В;

-Логический уровень: 5V или 3,3 V;

-Рабочий ток: Максимальный 80 мА

-Ввода-вывода Порты и разъёмы посылка: PAD есть в наличии, и вытащить шпильку Тангаж 2,54 мм.

-4 провода SPI цифровой интерфейс-SCK, MOSI, CS и DC контактов.

-Встроенный слот microSD-использует еще 2 цифровых линии.

-Встроенный автоматический сброс IC, который будет сбрасываться при включении питания, поэтому вам не нужно подключать RST pin обычно.

-Светодиодный pin pul светодиодный до VCC, так что вы можете держать его весь день, если вы не используете его. ТРАНЗИСТОР подключен, так что вы можете PWM затемнить подсветку.

-Отлично подходит для DIY

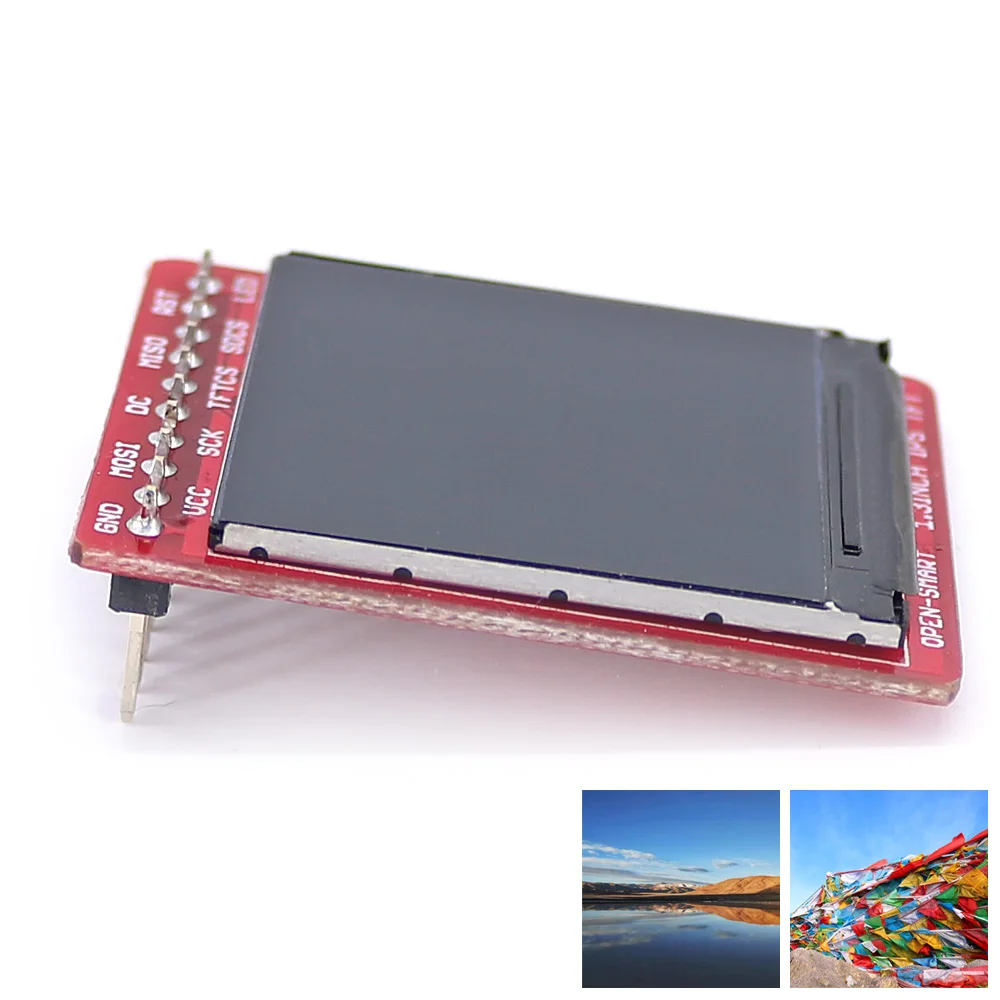

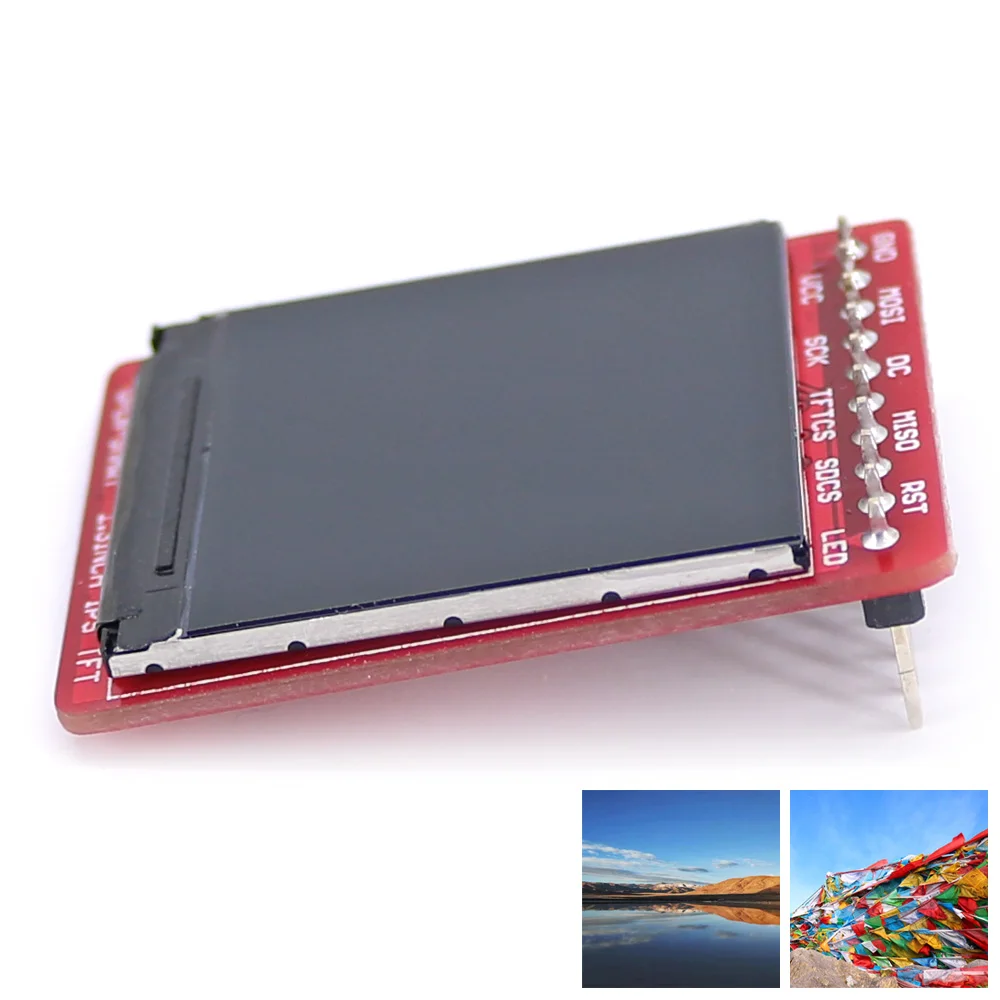

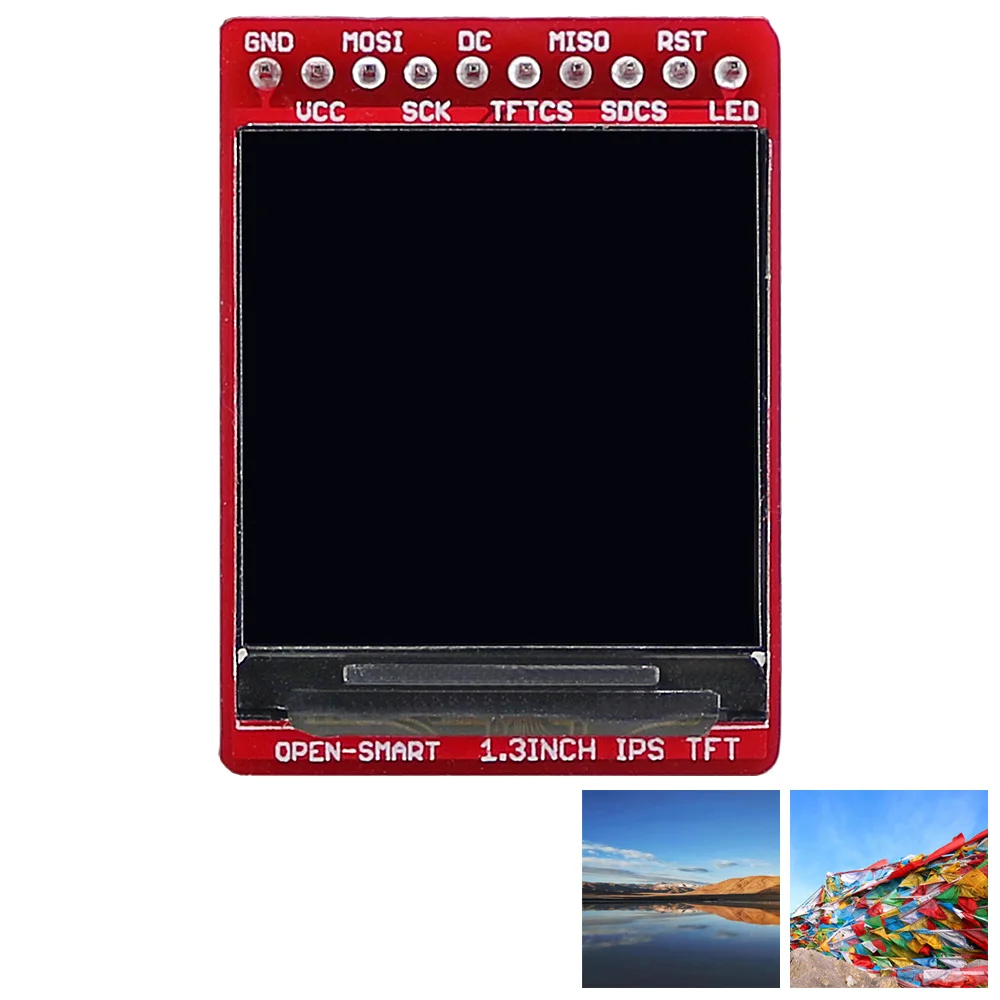

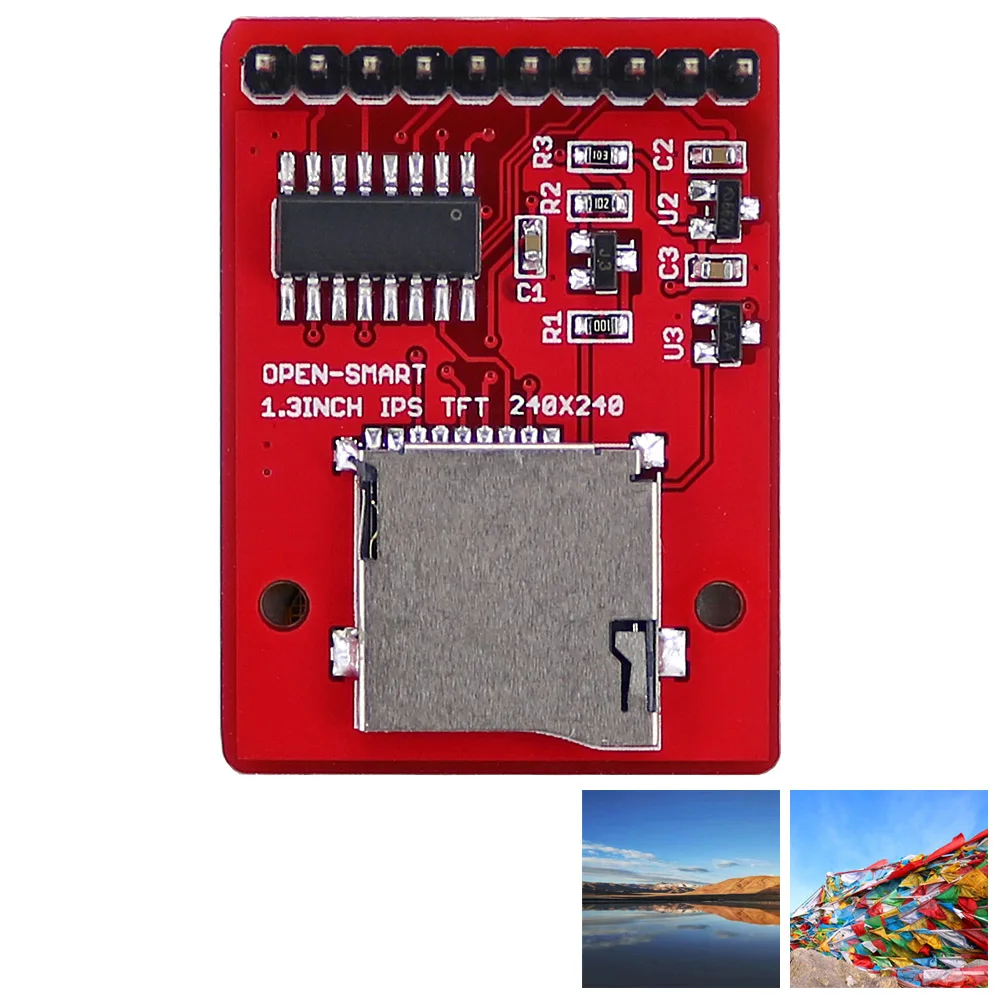

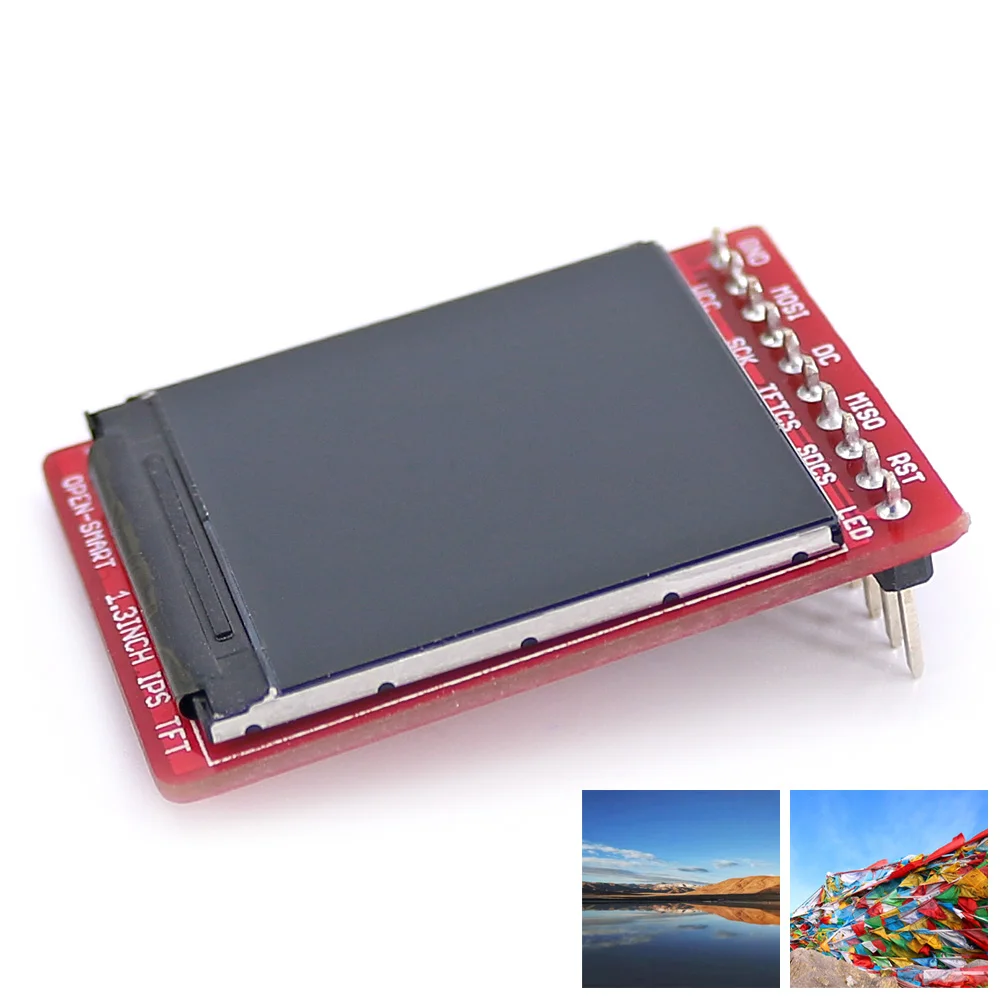

Фото

(1 шт.); Модуль
