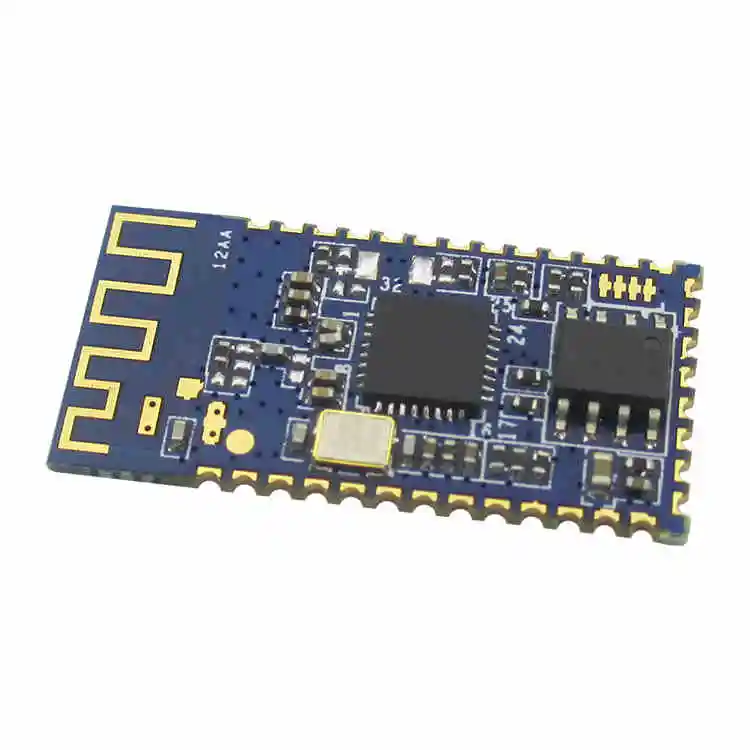

Модуль Bluetooth 4 0 BLE с последовательным портом Прозрачная передача модель модуль

BCM20736 имеет более быструю скорость передачи (до 5 Кб) и более длинное расстояние (>50 м), чем TI CC2541, с максимальной мощностью 10dBm и CC2541 до 0dBm.Один. ОбзорПоддержка Bluetooth с низким энергопотреблением (BLE) в соответствии со спецификацией Bluetooth BT4.0.Этот модуль интегрирует чип Bluetooth, основанный на ARM® CortexTM-M3, скорости процессора до 48 МГц Bluetooth, поддерживает UART, SPI, I2C и другие интерфейсы, включая 4 PWM порта и 9 16 бит каналов ADC, с высокой интеграцией и низкой стоимостью низкое энергопотребление и превосходную производительность Bluetooth RF.Две. ХарактеристикиЧип Bluetooth master BCM20736,Поддержка системы Android 4,3 или выше, система Apple IOSВысокая скорость передачи, до 5 КБ в секунду в режиме 4,0Полное решение прозрачности данных Bluetooth, совместимо с протоколом ibeacon.Интеграция Master-slave, адаптируется ко всему спектру ELET модулей.Поддержка Bluetooth 4,0 спецификации, энергопотребление сна как низкая, как 12uAПоддержка индивидуального программного обеспечения в соответствии с потребностями клиента; Частота процессора до 48 МГц, богатый интерфейсСтандартный порт HCI (UART)Поддержка WeChat интерфейсПоддержка прошивки air (OTA) для решения проблем клиентовМодуль может быть использован как SMD чип процесс, половина отверстия pin, ROHS процессМодуль полностью интегрирован с периферийными компонентами, такими как XTAL и LPO, что является простым дизайном и низкой стоимостью.Встроенная антенна PCB 2,4G, пользователи не нуждаются в отладке антенны; Также поддерживает внешнюю антенну для дальней передачиАдаптивная Частотная технология, высокопроизводительная Беспроводная приемопередаточная системаПростой в использовании, подходит для последовательных коротких прозрачных беспроводных альтернатив, не нужно понимать конкретную разработку протокола BluetoothТри. Применение полеМодуль в основном используется для беспроводной передачи данных на короткие расстояния и может быть легко подключен к bluetooth-устройствам на Беспроводных терминалах, таких как ПК и смартфоны, И также может реализовывать передачу данных между двумя модулями, чтобы избежать громоздких кабельных соединений и ограничения пространства, может непосредственно заменить последовательную линию.※Bluetooth Беспроводная передача данных, банковская система※ Оборудование дистанционного управления и сбора данных в различных отраслях промышленностиDistributed распределенный пульт дистанционного управления медицинского и промышленного оборудованияWireless Беспроводная передача данных между удаленными устройствами в режиме реального времени※Bluetooth принтер, оборудование для сканирования штрих-кодовPos pos-система, беспроводная клавиатура, мышьIndustrial промышленный пульт дистанционного управления, ТелеметрияTraffic трафик, подземное позиционирование, сигнализация※Automatic система сбора и обработки данных системыWireless беспроводной счетчик для чтения, беспроводной сбор данных※Автоматизация зданий, безопасность, компьютерное оборудование, беспроводной мониторинг, система контроля доступаSmart умный дом, Промышленный контроль※Car оборудование для модных проверок※Беспроводной светодиодный дисплей, сенсорный экран※Bluetooth джойстик, Bluetooth геймпад※Bluetooth пульт дистанционного управления, игрушка дистанционного управленияBluetooth умные игрушки:















Типичное применение:

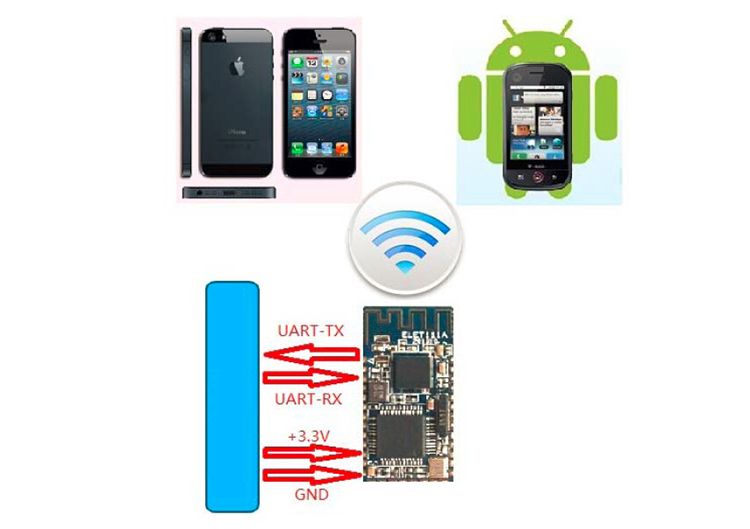

  После появления протокола Bluetooth 4,0 (BLE) мобильный телефон Apple IPHONE 4S или более поздней версии начал поддерживать BT4.0, разработчики терминалов могут напрямую использовать BT4.0 для разработки продукта, И больше не нужно выполнять сложную авторизацию Apple MFI и оплату соответствующего разрешения, стоимость делает BT4.0 лучшим выбором для разработки периферийных устройств Bluetooth iSO. Однако для операционной системы Android, особенно в следующих версиях 4,2, протокол BT4.0 не поддерживается, и поддерживается только традиционный протокол SPP Bluetooth. Таким образом, традиционные разработчики Bluetooth могут использовать только два набора решений для производства Bluetooth Терминальных продуктов: Используйте Синий SPP модуль на Android и BT4.0 модуль на iOS. Это приводит к увеличению производственных затрат и неудобству для пользователей. Модуль Bluetooth ELET114A с двойным режимом, разработанный нашей компанией, может поддерживать Bluetooth 4,0 и поддерживает классический протокол SPP mode, а также реализовывать емкость различных операционных систем, включая iOS (Apple), Android, android и т. д. Таким образом, Разработчик bluetooth-терминала может легко обновить продукт и повысить внутреннюю ценность продукта!
