Высококачественная лазерная режущая головка raytools BT240S + BCS100 контроллер высоты

Высококачественная лазерная режущая головка raytools BT240S + BCS100 контроллер высоты

Лучшее качество raytools лазерная режущая головка BT240S + BCS100 контроллер высоты Cypcut система управления для волоконно-лазерной резки

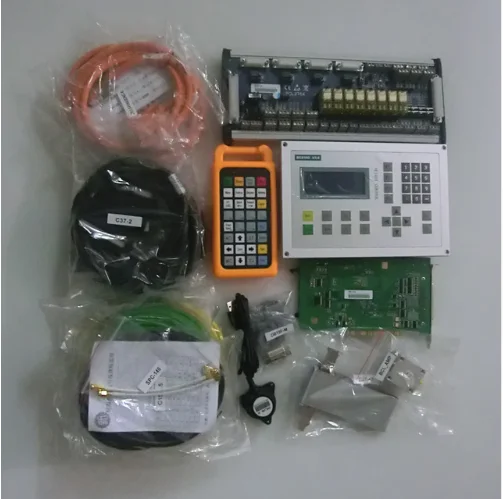

Посылка список:

BCS100 + контроллер Cypcut полный комплект * 1 комплект

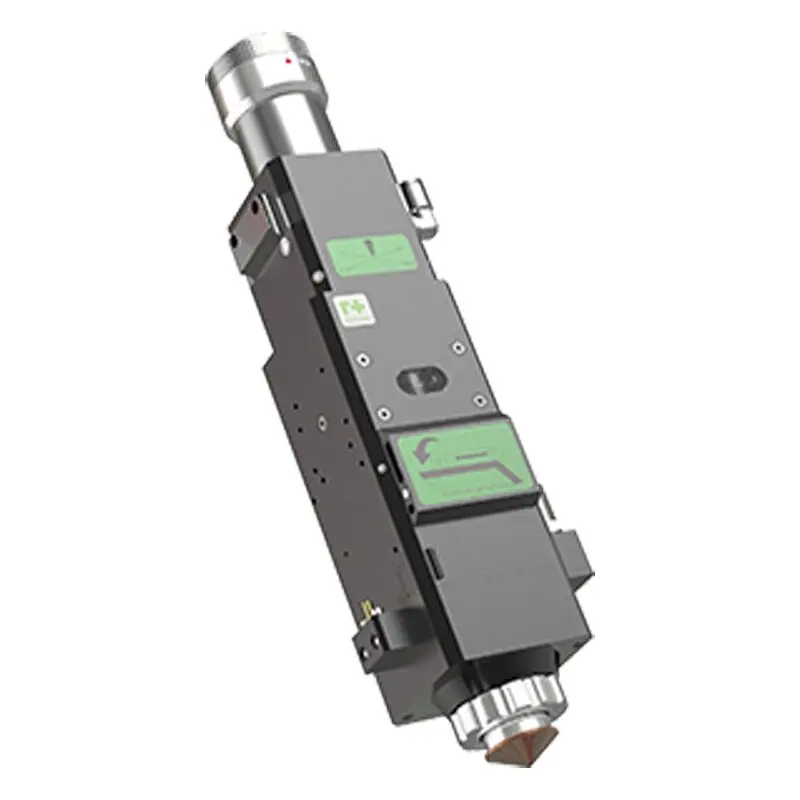

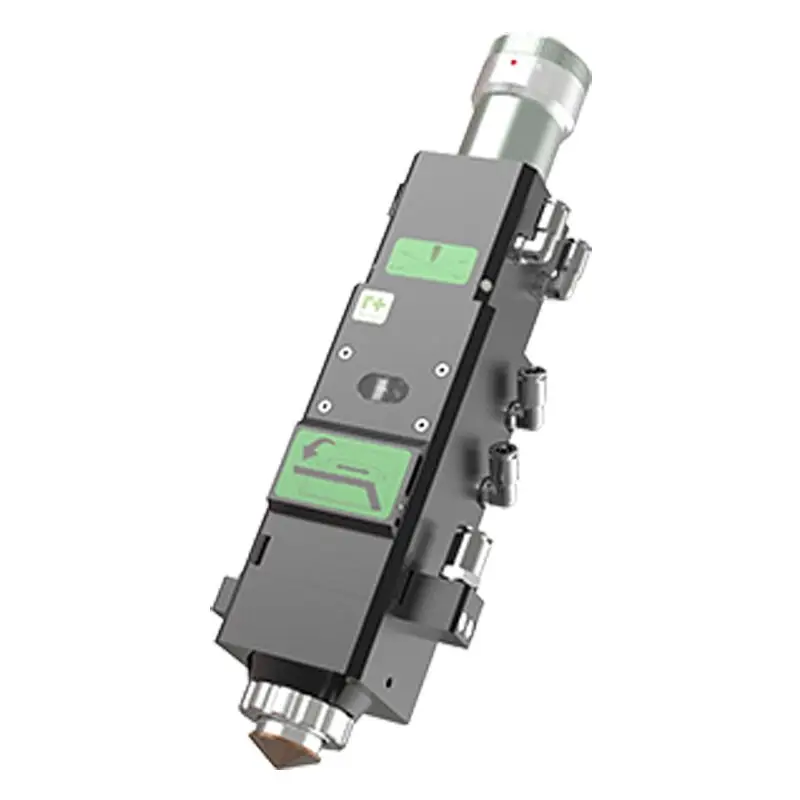

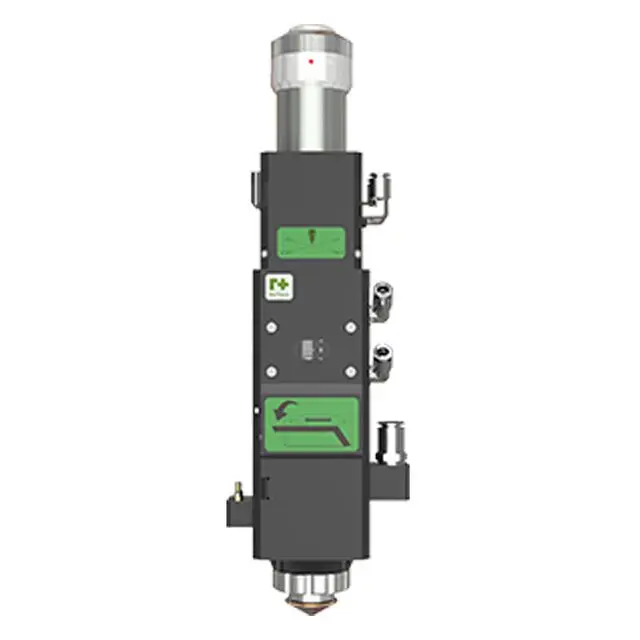

Raytools BT240S лазерная головка * 1 набор

Описание: BT240S разработан Raytools AG из швейцарии в 2014 году, в основном для лазерной мощности от 500 вт до 1500 вт, поддержка различных лазерных мощностей на рынке, таких как IPG, SPI, Raycus, maxphotonics... и т. Д.

Он доказал стабильность многих брендов лазерной резки, таких как Hans laser, Farely, Qiaolian.... И т. Д.

Сейчас большинство китайских производителей используют его для замены лазерной головки Lasermech.

Основные характеристики:

1. Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока,

2. Регулировка фокуса типа ручки, высокая точность и гибкость. Диапазон регулировки: 15 мм, точность: 0,05 мм.

3. Конструкция ящика для защиты стеклянное сиденье, простое и быстрое замена защитного стекла.

4. Встроенная кольцевая и боковая конструкция внутри защитного стеклянное сиденье, обеспечивает защиту на режущем отражающем материале, дросы летят во время прокола на толстой пластине.

5. Коллиматор и фокусирующая линза используют специальные композитные линзы, обеспечивая высокое качество оптического луча и резки.

6. Модульная конструкция, простота обслуживания.

7. Он отлично работает с CHC-1000L системой автофокуса от HYD.

Параметры:

Поддержка мощности лазера: 500 вт, 700 вт, 800 вт, 1000 вт, 1500 вт

Опция фокусировки объектива (волна: 1025-1080нм): 100 мм, 125 мм, 150 мм, 200 мм (2D). 125 мм, 150 мм (3D).

Оптическая сквозная диафрагма: 25 мм,

Режущая насадка: 1,0 мм-3,0 мм,

Тип режущего сопла: однослойный, двухслойный и другие индивидуальные сопла.

Давление газа: максимум 20 бар.

Вес брутто: 2,5 кг.

Коллиматор

Выбор диапазона фокусировки (волна: 1025-1080нм): 60 мм, 75 мм, 100 мм,

Оптическая сквозная диафрагма: 25 мм,

Волоконный соединитель: QBH

Особенности:
Поддержка волоконного лазерного источника высокой мощности, 500 вт, 750 вт, 1000 вт, 2000 вт, 3000 вт.
Поддержка двигателей от различных производителей, Yaskawa, Panasonic, Leadshine.
Поддержка резки плоской, круглой трубы.
Упаковочный лист:

Контроллер емкости BCS100 (далее-BCS100)-это высокопроизводительное устройство управления, которое использует метод управления замкнутым контуром. BCS100 также предоставляет уникальный интерфейс Ethernet (протокол TCP / IP), он может легко достичь многих функций с программным обеспечением CypCut, таким как автоматическое отслеживание высоты, сегментированный пирсинг, прогрессивный пирсинг, edge seek, leapfrog, произвольная установка высоты подъема режущей головки. Скорость отклика также значительно улучшается. Особенно в аспектах управления сервоприводом, его скорость и точность, очевидно, должны быть лучше, чем другие аналогичные продукты, из-за двойного замкнутого алгоритма скорости и положения.
Производительность:
Частота дискретизации: 1000 раз в секунду.
Точность статического измерения: 0,001 мм.
Динамический отклик точность: 0,05 мм.
Следующий диапазон: 0-25 мм.
Сигнал не распадется с сильной способностью сопротивляться, когда длина кабеля передачи сигнала составляет до 100 м.
Поддержка сетевой связи и онлайн-обновление u-диска.
Адаптируется к любой режущей головке и соплу.
Поддержка сигнализации при ударе по доске и за краем.
Поддержка обнаружения кромок и автоматический осмотр.
Автоматический процесс калибровки, с быстрой и простой работой.
Поддерживает скачок и сегментированный пирсинг.
Поддержка функций осциллографа для обнаружения емкости в режиме реального времени.
Сравнение старых и новых продуктов, как показано ниже:

Резка плоских и круглых труб, решение для лазерной резки волокна для широкого применения.
Характеристики:
Сравните с реальным положением кода и вывода, сканирование и резка.
Алгоритм сглаживания трассы самоадаптации, алгоритм Bezier curve для прилегающего векторного движения скорости поворота. Лазерная головка может эффективно перемещаться в загнутом наборе, а при термической обработке избегается сгоревший угол.

Пользовательский интерфейс (программное обеспечение):
