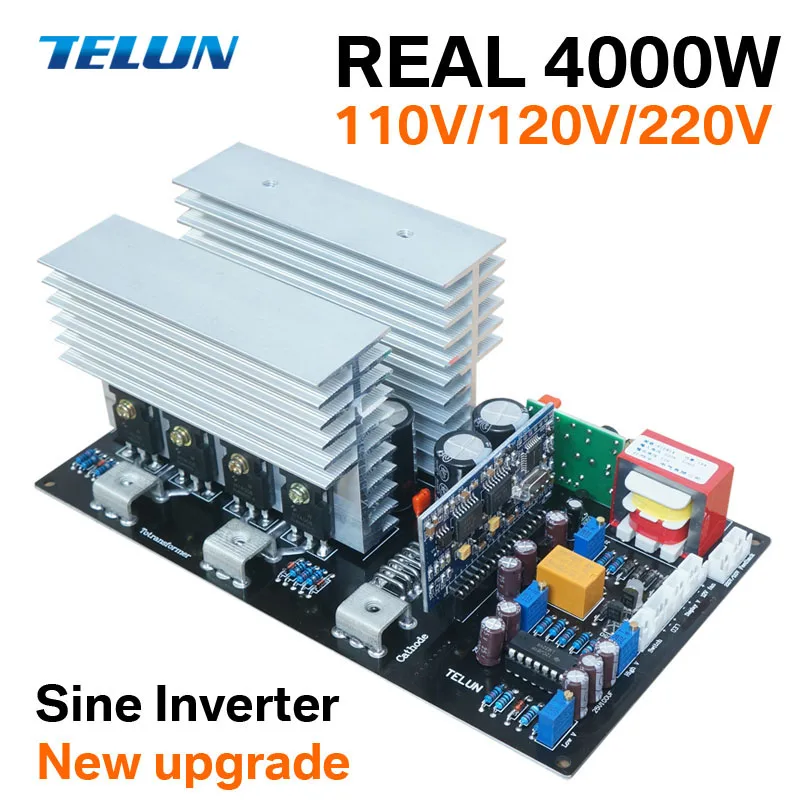

Материнская плата 4000 Вт Peak 8000 DC 12 В/24 В/36 В/48 В/60 В AC 220 инвертор синусоидальной

Руководство по эксплуатации: Этот продукт является синусоидальной инверторной платой, простой аккумулятор и трансформатор могут соединять DC 12V, 24V, 36V, 48V,60V boost AC 220V. Простая DIY установка, вы можете получить мощный набор солнечной системы генерации энергии. Он также может стать мощным резервным питанием или инвертором. Свойства выходной мощности и домашнее электричество такие же, даже лучше, чем есть. Поэтому подходит для использования со всеми приборами.       Этот продукт является чистым синусоидальным выходом, изменения входного напряжения не повлияют на форму выходного сигнала, не оказывают негативного воздействия на электроприборы. Пожалуйста, не допускайте искажений Сравнение синусоидальной волны или прямоугольной волны инвертора (слишком плохие инверторы, будут медленно корродировать ваши электрические приборы), N Не понимаю друзей, пожалуйста, войдите в google обучающий контент.   Высокочастотные синусоидальные инверторы высокого напряжения и низковольтные низкочастотные синусоидальные инверторы долговечное сравнение времени: Высокочастотный высоковольтный синусоидальный инвертор прочный около 1 года Низкочастотный синусоидальный инвертор низкого напряжения может быть прочным в течение 10 лет (продукт имеет низкую частоту низкого напряжения)   Этот продукт подходит для звука, электричества, кондиционирования воздуха, телевидения, компьютеров и т. д., и более прочный, чем высокочастотный инвертор, больше подходит для индуктивных приборов.

Этот продукт требует подключения трансформатора к работе, перед покупкой, пожалуйста, внимательно прочитайте описание продукта,Без электронных технологий, пожалуйста, не покупайте.





Подходит для всех трансформатор

Доска Размеры: 19 см x 11 см x 7,5 см Размеры: 18,1 см x 9,1 см Вес платы: около 800 г       Линия электропитания соединена в серии с воздушным переключателем 100A, интерфейс с материнской платой для припоя сварочной фирмы, передача питания в мгновенный, не прерывистый, высокая мощность для увеличения рассеивания тепла.   Силовая Частота Чистая Синусоидальная волновая инверторная плата, Высокоэффективная и стабильная схема, ток без нагрузки небольшой (<0.5A), напряжение батареи/перегрузка/Защита от перегрева, устанавливается просто   Подходит для любого трансформатора   Перед покупкой Примечание:   12 В вход, максимальная мощность1000 AV (Реальная мощность) Пиковой нагрузки:2000AV-3000AV 24V вход переменного тока, максимальная мощность2000 AV(Реальная мощность) Пиковой нагрузки:4000AV-6000AV   36 В вход, максимальная мощность2800 AV (Реальная мощность) Пиковой нагрузки:6000AV-9000AV   48 В вход, максимальная мощность3500 AV (Реальная мощность)   Пиковой нагрузки:7000AV-11000AV   60 в вход, максимальная мощность4000 AV (Реальная мощность)   Пиковой нагрузки:8000AV-13000AV   Трансформатор требования: 1000 Вт трансформатор около 5 кг, 2000 Вт трансформатор около 10 кг, 3000 Вт трансформатор около 15 кг. Поддержка серии трансформаторов или параллельно.   Советы:Продукт должен подключить соответствующийТрансформатор Для работы. Цена продукта не включает трансформатор   12 В батареи, используйте около 7 в трансформатора (220 В до 6-8 в) 24V батарея, Применение около 14V трансформатора (220V для детей от 12 до 16V) Батареей 36В, Применение около 20V трансформатора (220V постоянного тока до 18-22V) Аккумулятор 48 В, используется трансформатор 28 в (от 220 В до 24-32 В) Аккумулятор 60 в, используется около 32 В трансформатора (от 220 В до 31-39 в)   Продукт поддерживает питание трансформатора не ограничено, 50 Вт или 2000 Вт, или 5000 Вт или 10000 Вт или трансформаторы параллельно или трансформаторы серии. Выходное напряжение трансформатора может работать должным образом.   Выходная мощность определяется входным напряжением, и используемый трансформатор имеет много отношений. Например: вы используете ввод аккумуляторной батареи 24 В, при использовании трансформатора 5000 Вт Максимальная выходная мощность составляет всего 2000 Вт. Потому что вы используете 24V входное напряжение. Однако, если максимальная мощность трансформатора составляет всего 300 Вт, максимальная выходная мощность составляет всего 300 Вт, а тепло трансформатора-серьезно.     Аккумулятор, подключенный к материнской плате, нуждается в серии 100A, материнская плата должна мгновенно заряжаться.   Батарея переключатель подключения: Https:/store/product/Free-shipping-1pcs-220V-100A-electrical-breaker-air-switch-circuit-breaker-mini-micro-off-sine-inverter/123900_32855773606.html?spm=2114.12010612.8148356.23.40ea315eVbGh3d       Продукты с защитой от перенапряжения, тепловой защитой, защитой от короткого замыкания, защитой от низкого напряжения, вы можете отрегулировать нужное вам значение. Доставка по умолчанию-выходная мощность 220 В переменного тока 50 Гц.     Схема подключения(Этот продукт только 1 шт. материнская плата, без каких-либо других аксессуаров.)     Катушка индуктивности: ( Индуктор используется для уменьшения тока без нагрузки, Вы можете использовать или не использовать ) Но, больше магнитной утечки трансформатора, рекомендуется использовать.   Если машина установлена, ток без нагрузки большой, необходимо в трансформаторной низкобоковой серии индуктивность (индуктивность тороидального трансформатора должна быть серия подключения).     Катушка индуктивности: Https:/store/product/Free-shipping-1pcs-47UH-140A-current-pure-sine-inverter-dedicated-power-inductor-sendust/123900_32855637489.html?spm=2114.12010612.8148356.52.f9997b12ZlTo3z     Пожалуйста, не беспокойтесь. К примеру: в тех случаях, когда вы покупаете товар выбирается 24V вход переменного тока, максимальная мощность составляет всего 2000 Вт. Однако позже вы хотите использовать вход 48 В как сделать? Я в дизайне цепи, была рассмотрена для всех. Вам просто нужно заменить нерабочую, соответствующий трансформатор и Замена материнской платы R1 и R2 резистор может достигать 48V вход переменного тока, может достигать 3500 Вт выход. 60 в вход, но также необходимо заменить выходной конденсатор, я предлагаю вам купить 60 В Входной продукции непосредственно.   12 В вход: R1 = 10K; R2 = 0K 24 В вход: R1 = 39K; R2 = 20K 36 В вход: R1 = 68K; R2 = 47K 48 В вход: R1 = 91K; R2 = 62K 60 в вход: R1 = 110K; R2 = 91K     Описание перемычки платы драйвера EGS002: JP1: Когда ссылка JP1, JP5 отключена, выход 60 Гц; JP5: когда соединение JP5, JP1 отключено, выход 50 Гц; JP2: когда соединение JP2, JP6 отключено, 3 секунды мягкий старт; JP6: Когда ссылка JP6, JP2 отключена, закройте мягкий старт.





Частотная Синусоидальная волновая инверторная плата функция:   1. Защита от низкого заряда батареи: В тех случаях, когда напряжение батареи ниже 10,5 в каждый раздел, инвертор выключит инвертор (на этот раз без выходного напряжения переменного тока), инвертор находится в режиме ожидания.   2. Защита от напряжения батареи: Когда напряжение батареи превышает 15 в каждой секции, инвертор выключит инвертор в режим ожидания.   3. Батарея работает автоматически: Когда защита от напряжения батареи, когда солнечный ветер или зарядка аккумулятора заряжается до 13 в каждой секции, инвертор автоматически начинает выходное напряжение переменного тока на нагрузку. Когда защита от напряжения батареи 15 в Защита от перенапряжения, а затем возврат в каждую секцию, инвертор автоматически запускается.   4. Вентилятор с контролем температуры и защита от перегрева: Инвертор не поворачивает вентилятор работает должным образом, когда температура слишком высокая, автоматический вентилятор, когда температура падает, вентилятор автоматически прекращает работу. Когда вентилятор поврежден, температура слишком высока, инвертор выключит инвертор в режим ожидания. Когда температура падает, и автоматически запускает инвертор на выходе переменного тока.   5. Защита от ударов и короткого замыкания: Инверторный аппарат иногда является реальной аппаратной защитой от короткого замыкания Zhu, а также защитой от короткого замыкания с задержкой программного обеспечения (400 мс), а также трансформатором с частотной изоляцией. Повысить надежность продукта ударопрочность продукта.     В последнее время многие покупатели, покупающие мои товары, беспокоятся о том, что canlsquot может найти подходящий трансформатор, на самом деле трансформатор легко сочетается, следующая схема цепи может использовать трансформаторы низкой мощности для высокомощных трансформаторов.     Решить все DIY трансформатор       Трансформаторы параллельно     Трансформатор в серии     Вы можете достичь желаемых силовых трансформаторов параллельно или в серии.     Советы: Указанная выше цена указана цена материнской платы (в том числе чистый синус инвертор + 5 мкФ конденсатор с алюминиевой крышкой), за исключением стране от уплаты таможенных пошлин.   Продукты постоянно обновляются, и внешний вид продукта, который вы получаете, может немного отличаться, но производительность такая же. Без предварительного уведомления.         Здравствуйте! Слишком много новых клиентов, чтобы купить материнскую плату, бойтесь, что не сможете купить подходящий трансформатор, следуя простым методом изготовления подходящего трансформатора.   Здравствуйте! Многие люди используют инвертор, он все еще не в состоянии проверить инвертор не является синусоидальным инвертором. На самом деле, очень просто определить. Выходная мощность инвертора обеспечивает электричество для аудиосистемы, чистый синусоидальный инвертор Чистая Форма волны, звук не появляется текущий звук или шум, если динамик посылает текущий звук или шум, он может определить чистый синусоидальный инвертор не является чистым или квадратным волновым инвертором. Вы можете проверить мои продукты, а затем дать мне отзывы.     Обновления продукта, компоновка компонентов может немного отличаться, больше не обращайте внимания.         Примечание: Этот продукт подходит только для покупателей электронной базы, чтобы купить, еще раз подчеркнув, что продукты были проверены фабрикой, нормальное использование, нет проблем с качеством. Товар не имеет гарантии или полного возврата средств. Пожалуйста, проконсультируйтесь со мной как можно скорее, когда продукт не работает должным образом. Если вы не можете решить проблему, расходы на обратную доставку должны нести покупатель, в то же время, также должны нести соответствующие расходы на техническое обслуживание. Когда вы получите товар, пожалуйста, прочитайте мое Описание товара снова. В противном случае его легко повредить.
