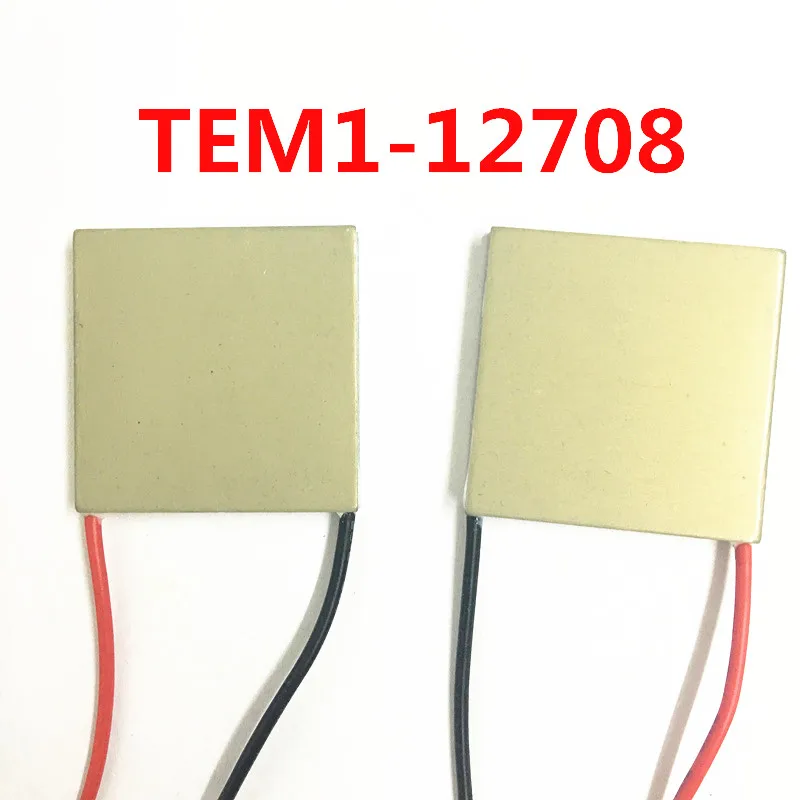

Полупроводниковая охлаждающая пластина с алюминиевой подложкой TEM1-12708 40x40 мм

Полупроводниковая охлаждающая пластина с алюминиевой подложкой TEM1-12708 40x40 мм

Модель чипа: TEM1-12708
Размер формы: 40*40*5,0 мм элемент логарифм 127
Спецификация проводника: длина свинца 200 & plusmn; 5 мм RV стандартный проводник с одной головкой 5 мм жестяное покрытие
Внутреннее сопротивление: 1,5-1,6-Омега; (температура окружающей среды 23-plusmn; 1С, 1 кГц Ac тест)
Максимальная разница температур: Tmax (Qc = 0) выше 66 (?)
Максимальный ток: зарядное устройство Imax = 8A (максимальное напряжение 15,5 V запуска)
Номинальное напряжение: DC12V (Vmax: 15,5 V)
Мощность охлаждения: Qcmax 75 Вт
Давление в сборе: 85N/см2
Рабочая среда: диапазон температур-55 83 C (чрезмерная температура окружающей среды напрямую влияет на эффективность охлаждения)
Процесс упаковки: четыре боковых стандартных 704 силиконовых резиновых уплотнений
Стандарты упаковки: упаковка из пенопласта, условия хранения, температура окружающей среды-10 ~ 40 C
Условия хранения: -40-60 C

Один вес: 35 г

Уникальное очарование устройств:

1. Подложка использует сверхпроводящий алюминий в качестве подложки, которая нарушает режим обычного глинозема керамической подложки. Это полезно для сварки во время установки и делает его близким контактом с охладителем радиатора на нулевом расстоянии.

2. Устройство принимает новый цинк telluride в качестве сырья, и идеально заменяет bismuth telluride в качестве основного материала с его отличной материальной ценностью. Это нововведение улучшает общий разница температур устройства при контакте с 3,5 C, а также уменьшает скорость охлаждения 10S по сравнению с оригинальным устройством.

3. Толщина устройства является 5,7 мм. Толщина обычных устройств обычно 3-4 мм. Pn-перехода Размер блока приборов в пределах от 1,4*1,4*1,5 мм до 1,4*1,4*2 мм. Это помогает увеличить расстояние между горячими и холодными концами, а также уменьшает влияние теплоотвода с горячими концами на охлаждение холодных поверхностей.

4. Срок службы устройства превышает 40 Вт · ч. Устройство прошло следующие строгие экспериментальные испытания, чтобы сделать бурю более сильной.

5-1 тест на переключение полярности: этот тест в основном исследует влияние теплового напряжения на срок службы холодильника.
Метод тестирования: 20 ~ 80 C, 5 минут вперед и 5 минут назад для цикла.

5-2 испытание на хранение при высоких температурах: этот тест в основном исследует Влияние диффузии вредных элементов на срок службы холодильника.
Методы тестирования: в настоящее время компания проводит два вида испытаний на хранение при высокой температуре: 90 и 150.

5-3 тест на Криогенное Хранение: этот тест в основном исследует криогенные характеристики различных материалов в холодильниках.
Метод тестирования: в настоящее время компания проводит испытание на хранение при низкой температуре при-40 С.

5-4 Испытание на воздействие температуры: этот тест в основном исследует влияние теплового напряжения на срок службы холодильника.
Метод тестирования: 70 (30 мин)/55 (30 мин), время преобразования 1 мин, 5 циклов

5-5 испытание на удар: этот тест главным образом проверяет выносливость холодильника к внешнему воздействию силы.
Метод тестирования: высота 25 см, направление X, Y и Z три раза в одном круге.
