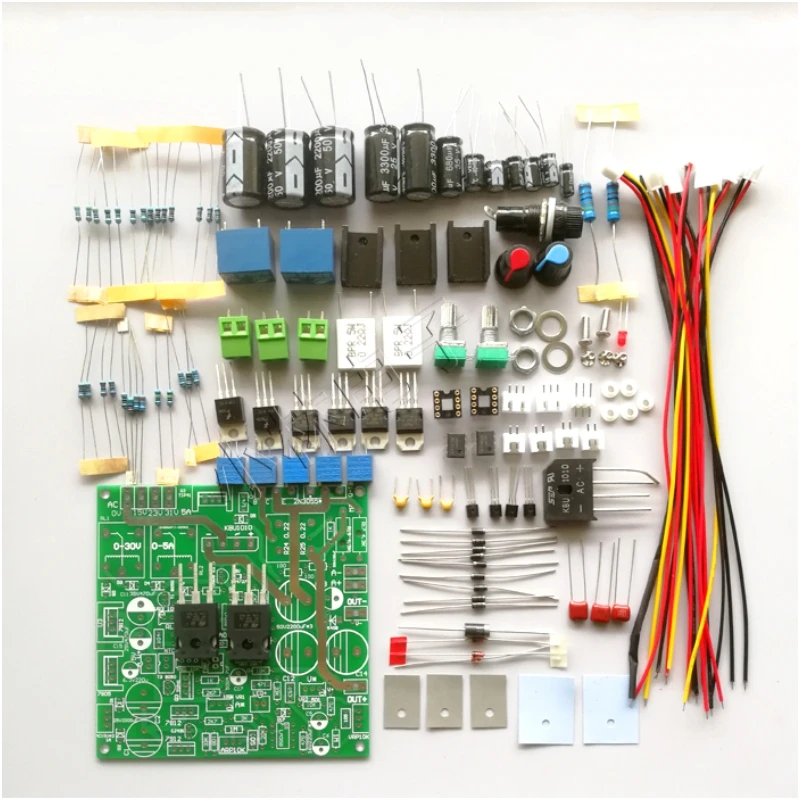

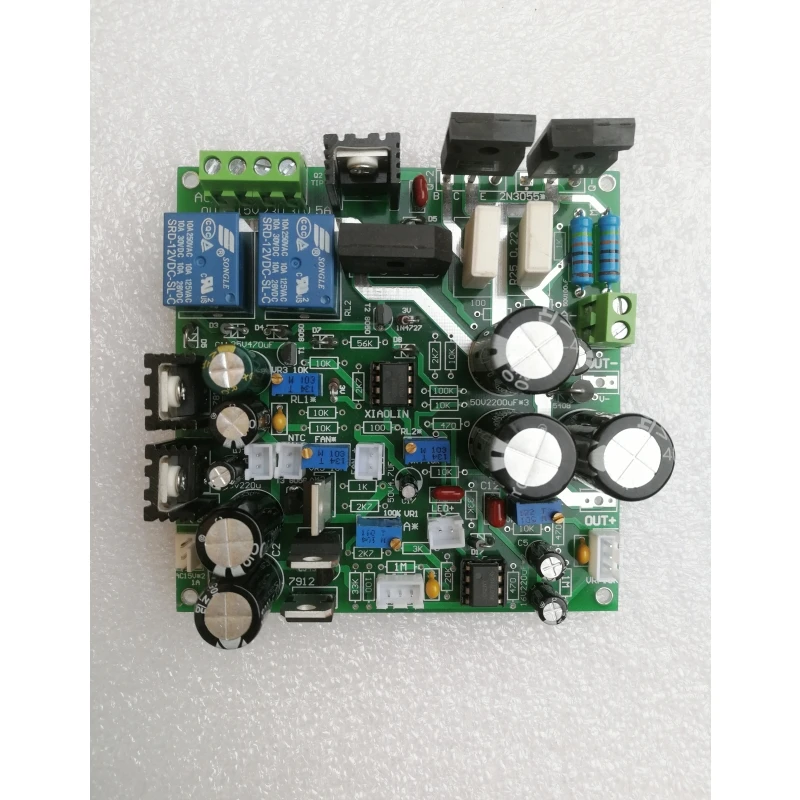

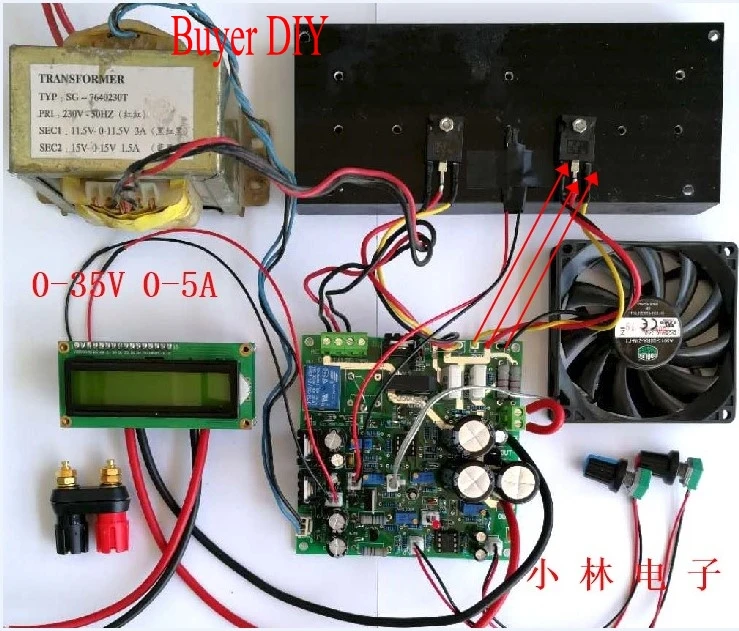

DIY наборы CC CV силовой модуль DC 35V 5A регулируемый постоянный ток напряжения
Описание товара
1. Пожалуйста, установите предохранитель 1А для входящей линии переменного тока 220В2. Пожалуйста, тщательно сварите, и полярность компонентов не должна быть изменена, особенно для большого электролиза!
Попробуйте держаться подальше от материнской платы при включении в первый раз! Предотвращение случаев электрического оружия, вызванных различными ошибками сварки!
Напряжение и Токоизмерительные потенциометры должны быть сварены и прочно связаться!
Если потенциометр отключен во время использования, будет Напряжение 30 в и выходной ток 5A!
Параметры компонентов цепи 30V5A, пожалуйста, не меняйте выходное напряжение и ток по желанию!
3. В комплект не входит:
(1) 150 Вт-180 Вт трансформатор (ток 5A)
Может быть настроен, чтобы указать требуемые 3 значения выходного напряжения 15 в 23 в 31 В (5A)
Добавьте двойной 12 В в двойной 15 в ток 1A обмотки на трансформаторе,
Это наиболее подходит для демонтажа машины с плохим источником питания.
Или усилитель мощности демонтирует ток 5A dual 12V на dual 15V. Добавьте небольшой трансформатор 15 Вт.
(2) измеритель напряжения и тока (3) 2 радиатора TIP3055,
(4) Вентилятор охлаждения 12V0.2A (5) чехол и красный и черный терминал

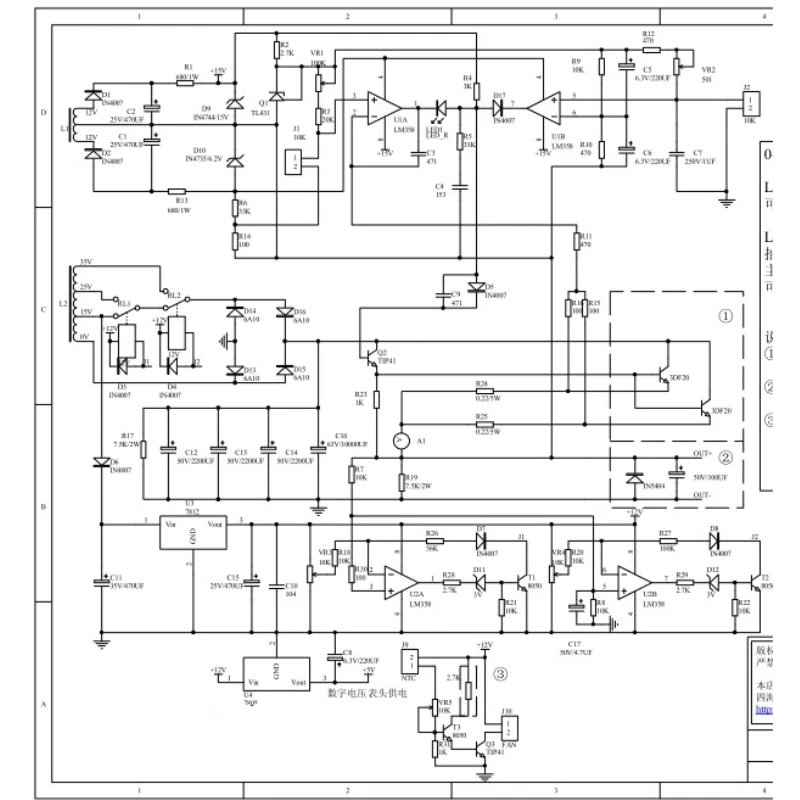

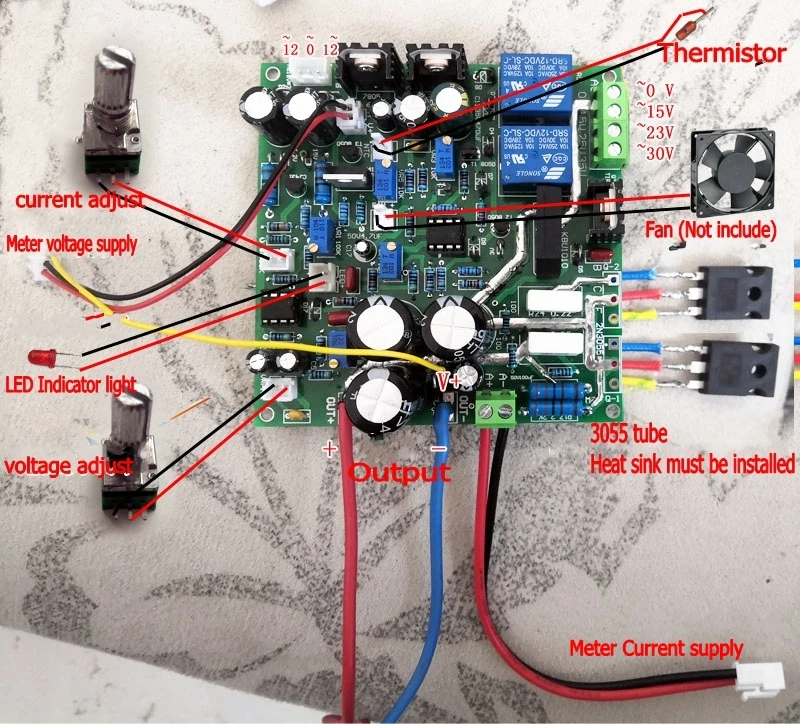

Описание простой схемы:
L1-вспомогательный блок питания,
Используйте центробежный двойной трансформатор 12 В для двойного напряжения 15 и тока 1A
Обмотка L1 предпочтительно наматывается на трансформатор с основным источником питания. Трансформатор под рукой не имеет таких обмоток
Вы также можете использовать независимый небольшой трансформатор,
Но он должен использовать тот же переключатель, что и основной трансформатор L2 для управления ВКЛ-ВЫКЛ.
L2-это выходное напряжение, которое требует большой мощности. 150W--180W
Если выход 30 в, подходящее напряжение крана 0-15 в-23 в-31 В. Ток 5A
(Обратите внимание, что напряжение после выпрямления должно быть в пределах 50 в! Предпочтительно в течение 40 в!)
Основной трансформатор напряжения также может выбрать обычно используемый центр, используемый двойной 13 в двойной 14 двойной 15 с током 5А.
3 конца провода такого двойного выхода 5A соединены с первым 3 клеммными блоками в свою очередь,
Четвертый клеммный блок пуст. В это время реле RL2 не установлено,
А также короткое замыкание 2 нормально замкнутых штифта RL2. Ниже представлено изображение.
Вспомогательное управление, поддерживающее электролиз 25V2200*2 или 3300*2
7,5 K для 2K 3W в диаграмме цепи резистора напряжения * 2
50V2200UF * 3 для фильтрации основного напряжения (Общая емкость не должна быть больше 6600 мкФ)
2 внешних потенциометра для регулировки напряжения и тока могут быть заменены на стабильные и надежные многоповоротные регулируемые сами!
(Изменение объяснения: Когда нагрузка открыта или нагрузка на светильник, напряжение будет иметь относительно большой переизбыток, когда исходная схема выключена.
1. Чтобы уменьшить сопротивление отбеливателя основного фильтрующего конденсатора, уменьшите 7,5 K до 2k.
2. C1 и c2 должны быть увеличены до 2200 мкФ или 3300 мкФ. Цель заключается в том, чтобы контролировать время удержания энергии конденсатор в цепи, чтобы быть дольше, чем время удержания энергии основного фильтрующего конденсатора, чтобы предотвратить цепь управления (вспомогательная цепь) от потери мощности и потери выходного напряжения основной цепи)
3. Потенциометр напряжения выводит Наивысшее напряжение после плохого контакта или отключения. Пожалуйста, попробуйте заменить ПОТЕНЦИОМЕТР высокого качества.
Принцип постоянного напряжения и постоянного тока:
Согласно U = IR, R = U/I:
Если R>(U/I), источник питания работает нормально.
Если R<(U/I), Я постоянный, часть постоянного тока источника питания защищена, и выходное напряжение падает до тех пор, пока состояние R =(U/I) is met.
Характеристика:
Так называемое постоянное напряжение означает, что напряжение может быть постоянным для значения, и постоянное напряжение регулируется, то есть, значение постоянного напряжения регулируется.
Так называемый постоянный ток, то есть ток может быть постоянным для значения, регулируемый постоянный ток, то есть, постоянное значение тока регулируется.
Использование:
Перед использованием регулируемого постоянного напряжения и источника питания постоянного тока необходимо сначала установить значение защиты постоянного тока, затем установить выходное напряжение, а затем начать работу.
Сначала Отрегулируйте выходное напряжение источника питания до примерно 5 В, короткого замыкания, Отрегулируйте регулятор выходного тока, чтобы установить ток защиты до нужного вам значения, отмените короткое замыкание, отрегулируйте напряжение до необходимого значения, подключите экспериментальное оборудование и начните работать.
Например: Рабочее напряжение цепи составляет 12 В, а требуемый ток-около 0,3a. Операция такова.
Отрегулируйте выходное напряжение источника питания до 5 В, короткого замыкания, Отрегулируйте регулятор выходного тока, чтобы установить ток защиты 0.5A (немного больше, чем рабочий ток), отменить короткое замыкание, отрегулировать напряжение до 12 В, подключить цепь, чтобы начать эксперимент.
Если монтажная плата находится на металлической части цепи во время тестирования, ток резко увеличится. Когда ток поднимается до 0,5a, защитная часть постоянного тока источника питания будет работать, даже если выходное напряжение снизится для защиты испытательного оборудования.
Общее понимание:
После того, как напряжение переменного тока фильтруется полноволновым выпрямительный конденсатор, напряжение постоянного тока примерно в 1,414 раз превышает напряжение переменного тока.
Например, напряжение переменного тока 10 в приблизительно равно 14 в после фильтрации с помощью полноволнового выпрямительный конденсатор. Выбор точки переключения реле:
Входное напряжение переменного тока минус 5 в соответствует напряжению переключения.
Например, кран-трансформер 0-15V-25V-35
Затем Переключение напряжения первого этапа составляет 15 В-5 В = 10 в, то есть переключается на 25 в кран при 10 В.
Переключающее напряжение второго этапа-25 В-5 В = 20 в, то есть переключается на 35 в кран при 20 в.
Ли реле переключается или нет, можно оценить путем измерения напряжения через R17. Напряжение R17 (DC), деленное на 1,414, приблизительно равно текущему напряжению крана (AC).
Подготовка до ввода в эксплуатацию:
После проверки и коррекции установки (конденсаторы и диоды на выходе должны быть установлены; TIP3055 должен быть установлен на большом радиаторе), если вы не подключаете амперметр, пожалуйста, короткого замыкания Амперметр контакт «A», а затем включить.
Пожалуйста, обратитесь к схеме:
Измерьте напряжение C1 и C2, это должно быть 12-25 в, как обычно.
Измерьте напряжение C11, это нормально, если оно меньше 30 в.
Измерьте напряжение C15, 12 В является нормальным.
Если вышеуказанное напряжение является ненормальным, пожалуйста, проверьте, поставляет ли трансформатор питание, подключены ли краны неправильно и установлены ли компоненты неправильно. Повторите вышеуказанные действия до тех пор, пока напряжение не будет нормальным.
Процесс отладки:
Настройте VR3 и VR4, чтобы сделать напряжение чипа U2 2 и 6 контактов выше 10 в
(Возьмите 4 фута U2 в качестве опорной точки).
Напряжение через R17 должно быть выпрямленным и фильтрованным напряжением первого этапа крана трансформатора.
Поверните регулятор тока A-RP в середину, и индикатор постоянного тока LED1 должен быть выключен в это время.
Отрегулируйте V-RP, напряжение может быть отрегулировано около 0-18 в (напряжение R17) и это нормально.
Выходное напряжение отрегулировано на первое реле напряжения
(Если вы не понимаете, перейдите в раздел «Выбор точки переключения реле»). Настройте VR3, чтобы сделать RL1 тянуть. RL2 не должен тянуть в это время. В это время напряжение R17 должно быть выпрямленным напряжением второго этапа крана.
Настройте выходное напряжение на реле второго этапа, переключающее точечное напряжение (если вы не понимаете, перейдите на «Выбор точки переключения реле»), настройте VR4, чтобы сделать RL2 тянуть. В это время напряжение R17 должно быть восстановленным на третьей стадии.
Настройте выходное напряжение, чтобы увидеть, будут ли два реле закрыты возле точки переключения. Нельзя сосать и повторять вышеуказанные шаги, можно сосать и продолжать.
Отрегулируйте V-RP, чтобы увидеть Диапазон выходного напряжения. Отрегулируйте V-RP, чтобы максимизировать выходное напряжение. Если максимальное напряжение не 30 в, настройте VR2, чтобы сделать максимальное напряжение 30 в.
Регулировка постоянного тока:
Во-первых, убедитесь, что регулирующая трубка имеет достаточно большой радиатор и хорошую теплоотдачу.
Отрегулируйте напряжение до 5 В, используйте Амперметр для проверки короткого замыкания и посмотрите, включен ли индикатор постоянного тока LED1?
Если светильник не включен, возникает проблема с контуром постоянного тока. Проверьте, установлены ли компоненты неправильно и установлен ли LED1.
Если он включен, он короткое замыкание. Настройте A-RP на максимальный ток короткого замыкания. Если максимальный ток не 5А, настройте VR1, чтобы сделать ток 5а.
Что касается вентилятора с контролем температуры VR5, когда радиатор нагревается до определенного уровня, вы думаете, что Вентилятор охлаждения должен работать, просто Отрегулируйте VR5, чтобы вентилятор работал.
В этот момент ваш источник питания может быть введен в эксплуатацию.
Желаю вам всего успеха!
Посылка включает только эти детали!
