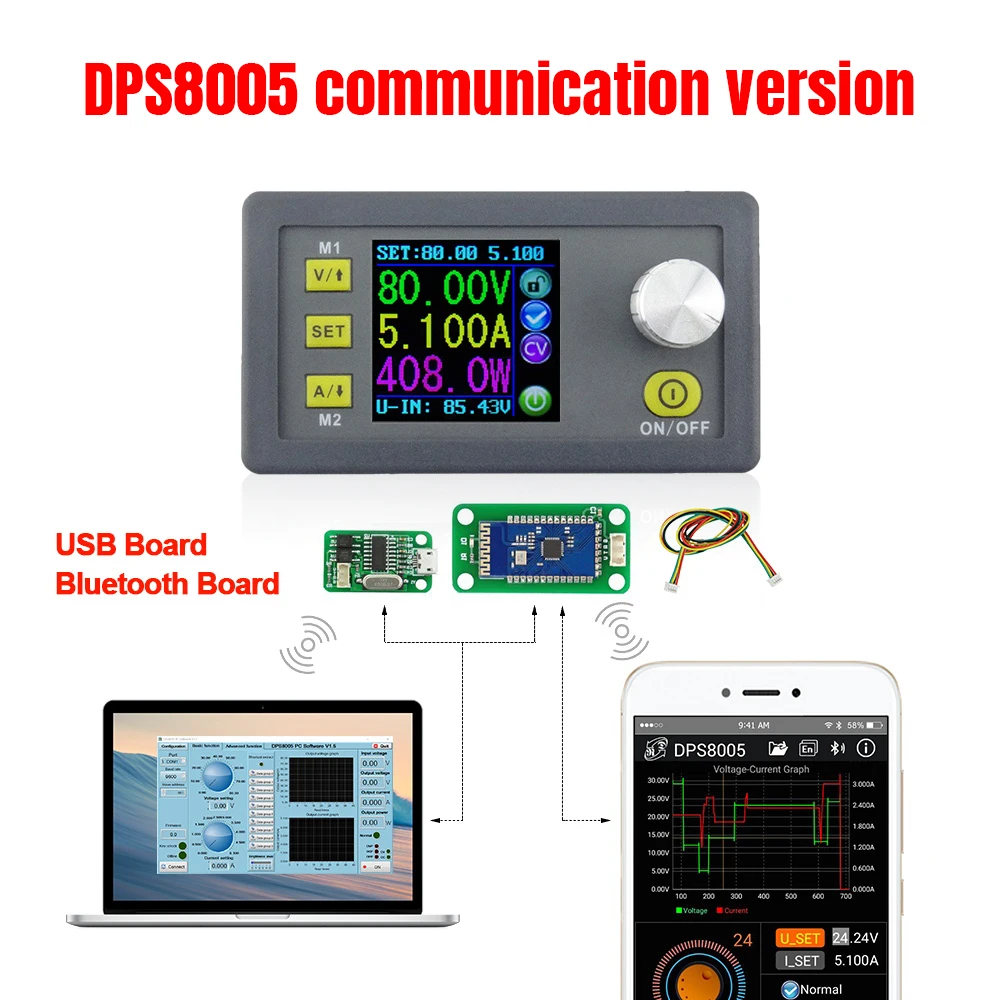

DPS8005 80 в 5A Программируемый Модуль питания постоянного напряжения понижающий

DPS8005 80 в 5A Программируемый Модуль питания постоянного напряжения понижающий

Общая информация

Программируемый источник питания обеспечивает постоянный ток и постоянное напряжение и сочетает в себе аналоговые и цифровые технологии в интегрированном и продвинутом дизайне.

Полностью полимерная батарея с настраиваемым выходным колеблется от 0-80,00 V В 0,01 V (10mV) шагов и полностью регулируемый ток ограниченное выход колеблется от 0-5.100A в 0.001A (1mA).

Устройство обеспечивает нелетучее хранение параметров отключения питания и 10 программируемых предустановленных групп данных памяти с функцией быстрого отзыва для групп 1 и 2.

Интерфейс цифрового управления предлагает комплексный набор функций, недоступный только на аналоговых источниках питания. Клавиатура и поворотный контроль обеспечивают простой ввод и выбор всех необходимых настроек, в то время как полноцветный ЖК-дисплей предлагает подробный дисплей обширной, но легко читаемой информации, связанной с управлением и производительностью системы. Элементы, которые могут быть отображены, включают прецизионный Вольтметр и амперметр, предустановленное напряжение, выходное напряжение, предустановленный предел тока, выходной ток, выходную мощность и параметры выбора группы данных и меню. Значки уведомлений и текст включают такие показания, как включение или отключение выхода, режим постоянного тока или постоянного напряжения, предупреждение о ненормальном состоянии, блокировка клавиатуры или разблокированное состояние и использование группы данных. Интерфейс настройки данных обеспечивает полную настройку значений перегрузки по току, перенапряжения и защиты от избыточной мощности, настроек группы данных и яркости ЖК-дисплея. Блок предлагает технологически продвинутый дизайн, представленный в очень компактном размере, который является одновременно визуально привлекательным и простым в эксплуатации.

Технические параметры

Диапазон входного напряжения: 10,00-90,00 в диапазон выходного напряжения: 0-80,00 в

Выходной ток: 0-5.100A Диапазон выходной мощности: 0-408 Вт

Вес изделия: 150 г Размер модуля дисплея: 79*43*54 (мм) (Д * Ш * В)

Размер выреза Корпуса Дисплея: 71 мм * 39 мм

Выходное напряжение Разрешение: 0,01 V (10mV) Выходной ток Разрешение: 0.001A (1mA)

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Обратите вниманиеS:

Соединение деталей

В+ : Вход Положительный в-: Вход отрицательный

OUT+:Выход положительный вне-: Выход отрицательный

Примечание: входное Напряжение диапазон DC 10,00-80,00 V. 80,00 в постоянного тока является максимальным ограничением входного напряжения. Всегда гарантируйте достаточный запас прочности и убедитесь, что входное напряжение ВЫКЛ. Нагрузки не превышает максимально допустимое. Отказ от этого может привести к значительному повреждению устройства.

Несмотря на то, что этот модуль разработан с защитой от обратной полярности входного сигнала и защитой от короткого замыкания на выходе, вы все равно должны убедиться, что соединения с блоком в соответствии с деталями подключения. В случае, еслиВходная мощность ПоставкаПодключается к выходным клеммам, тогда устройство будет сильно повреждено.

Вход должен бытьПостоянного токаМощность Только. Сети переменного тока или переменного тока 110 или 220 В никогда не должны быть подключены к этому устройству ни при каких обстоятельствах. Помимо непосредственного и потенциального фатального риска электрокита, это приведет к серьезному, непоправимому повреждению устройства.

Панель Описание

1. Настройка напряжения/стрелка вверх/ярлык для напоминания группы данных M1.

2. Ввод данных/извлечение данных из указанной группы данных/значение магазина в указанную группу данных.

3. Настройка лимита тока/Стрелка вниз/ярлык для вызова группы данных M2.

4. Полноцветный ЖК-экран 1,44 дюйма.

5. Поворотное управление/Регулировка данных/блокировка ключа.

6. Выход ВКЛ/ВЫКЛ.

Дисплей Описание интерфейса

7. Предустановленное значение выходного напряжения.

8. Фактическое значение выходного напряжения.

9. Фактическое значение выходного тока.

10. Фактическое значение выходной мощности.

11. Натуральная величина входного Напряжение.

12. Предустановленное значение выходного тока предел.

13. Клавиатура заблокирована или разблокирована.

14. Нормальное или ненормальное состояние.

15. Постоянное напряжение или постоянный ток.

16. Номер группы данных в запросе использования.

17. Выход включен или отключен

18. Предустановленное выходное напряжение.

19. Предустановленный лимит выходного тока.

20. Предустановленный-Напряжение лимита.

21. Предустановленный лимит перегрузки по току.

22. Предустановленный предел превышения мощности.

23. Предустановленный уровень яркости экрана.

24. Предустановленный номер группы данных.

25 лет. Фактическое значение выходного напряжения и выходного тока.

Инструкции по эксплуатации

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса. На экране главного интерфейса в верхней части экрана отображаются выбранные (установленные) значения напряжения и тока. Когда Выход включен, фактическийРеальнаяВыходное напряжение, ток и мощность отображаются в большом шрифте. Фактический входной Напряжение отображается в нижней части экрана. На правой стороне экрана находятся значки и подсказки, указывающие состояние системы. Это: Значок состояния блокировки клавиатуры, значок аномального состояния выхода, значок постоянного напряжения/постоянного тока, предустановленный номер памяти группы данных (при выборе) и значок включения/отключения выхода.

Установите лимит выходного напряжения и выходного тока через основной интерфейс.

Нажмите клавишу V/& uarr; Для входа в режим настройки напряжения. В Напряжение установка числовые значения будет подсвечиваться по курсор. Нажмите на поворотный элемент управления, чтобы установить курсор на требуемый символ числового значения, которое вы хотите изменить. Дополнительные прессы поворотного управления будут проходить через имеющиеся персонажи. Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. Нажмите V/& uarr; Снова для выхода. Кроме того, после 30 секунд бездействия режим настройки будет автоматически выходить из строя. Нажмите A/↓, чтобы установить лимит выходного тока с помощью той же процедуры.

Установка значений данных через интерфейс настройки данных

Ввод интерфейса настройки данных

На главном интерфейсе нажмите клавишу SET, чтобы войти в интерфейс настройки данных.

Установите предельные значения напряжения и тока

В интерфейсе настройки данных нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через меню, чтобы выбрать U-SET (напряжение) или I-SET (ограничение тока), затем установите лимит выходного напряжения и выходного тока таким же образом, как и в основном интерфейсе. Нажмите клавишу SET, чтобы вернуться к настройкам меню и нажмите кнопку SET снова, чтобы выйти.

Установите значения защиты.

Нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через меню, чтобы выбрать S-OVP (защита от перенапряжения), S-OCP (защита от перегрузки по току) или S-OPP (защита от превышения мощности). Нажмите на поворотный элемент управления, чтобы установить курсор на требуемый символ числового значения, которое вы хотите изменить. Установите требуемое значение таким же образом, как и в основном интерфейсе. Нажмите клавишу SET, чтобы вернуться к настройкам меню и нажмите кнопку SET снова, чтобы выйти.

Когда появятся какие-либо защиты значение достижении лимитов на выходе автоматически отключится.

Это предел защиты глобальной системы и не следует путать с заданным напряжением и током.

Регулировка яркости экрана

Нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через опции меню, чтобы выбрать B-LED, а затем нажмите на поворотное управление, чтобы подчеркнуть значение настройки яркости. Поверните поворотный контроль, чтобы настроить яркость от 0 до 5, где 0 является самым темным и 5 является самым ярким. Нажмите клавишу SET, чтобы вернуться к настройкам меню и нажмите кнопку SET снова, чтобы выйти.

Настройки данных для каждой группы данных

Выбор группы данных для редактирования

Нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через опции меню, чтобы выбрать M-PRE, а затем нажмите на поворотное управление. Поверните поворотный элемент управления, чтобы выбрать номер группы данных, которую вы хотите просмотреть и изменить. После завершения желаемой настройки нажмите и удерживайте клавишу SET, пока номер группы данных не будет показан на правой стороне экрана. Нажатие клавиши set снова возвращается в меню группы данных.

Выбор M-Pre ON / OFF

Нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через опции меню, чтобы выбрать M-PRE, а затем нажмите на поворотное управление. Поверните поворотный элемент управления, чтобы выбрать номер группы данных, которую вы хотите просмотреть и отредактировать, а затем снова нажмите поворотный элемент управления, чтобы изменить M-PRE. Поверните поворотное управление, чтобы выбрать включение или выключение. Когда ON выбран, это означает, что когда группа данных отозвана, состояние основного выхода блока будет оставаться таким же, как это было до отзыва группы данных. Когда выбрано выключение, это означает, что когда группа данных отозвана, состояние основного выхода блока будет установлено на выключение независимо от предыдущих настроек. Нажмите и удерживайте клавишу SET, пока номер группы данных не будет показан на правой стороне экрана. Значение данных теперь сохраняется на указанный номер группы данных. Нажатие клавиши set снова возвращается в меню группы данных. Чтобы выйти из меню группы данных, снова нажмите клавишу set.

Отрегулируйте числовые значения выбранной группы данных

Для настройки любого из числовых значений для выбранной группы данных сначала используйте V/& uarr; Или A/↓для увеличения или уменьшения параметров меню, чтобы выбрать элемент для изменения. Затем нажмите на поворотный элемент управления, и числовое значение будет Подсвечено курсором. Дополнительные прессы поворотного управления будут проходить через имеющиеся персонажи. Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. После установки желаемого значения нажмите и удерживайте клавишу SET, пока номер группы данных не будет показан на правой стороне экрана. Значение данных теперь сохраняется на указанный номер группы данных. Нажатие клавиши set снова возвращается в меню группы данных. Повторите вышеуказанный процесс для изменения любого из других числовых значений для выбранной группы данных. Чтобы выйти из меню группы данных, снова нажмите клавишу set.

Выбранное состояние вывода группы данных при включении питания

Нажмите V/& uarr; Или A/↓, чтобы перейти вверх или вниз через опции меню, чтобы выбрать S-INI, а затем нажмите поворотный контроль, чтобы разрешить модификацию опции S-INI. Поверните поворотное управление, чтобы выбрать включение или выключение. Включение означает, что Устройство включится с включенным выходом. Отключение означает, что Устройство включится с отключением выхода. После выбора желаемой настройки нажмите и удерживайте клавишу SET, пока номер группы данных не будет показан на правой стороне экрана. Теперь Значение данных сохраняется. Нажатие клавиши set снова возвращается в меню группы данных. Чтобы выйти из меню группы данных, снова нажмите клавишу set.

Другое функции

Включите или Отключите выход.

В любое время вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы включить или отключить выход.

Блокировка клавиатуры, чтобы избежать случайной работы.

Работу клавиатуры можно отключить, чтобы избежать случайной работы и нежелательных изменений. В любое время вы можете просто нажать и удерживать поворотный контроль более 3 секунд, чтобы заблокировать или разблокировать все ключи. Статус блокировки ключа будет отображаться в любое время с помощью значка блокировки на правой стороне экрана. Кнопочная панель блокировки обозначается закрытый замок. Кнопочная панель разблокирована обозначается открытого замка.

M0-M9 группы данных

M0 группы данных

Группа данных M0-это специальный чехол. Это группа данных по умолчанию power. Следует отметить, что в любое время выбирается Альтернативная группа данных или любые изменения, внесенные в существующие настройки, тогда M0 будет немедленно перезаписан с новыми выбранными данными. На самом деле, M0 всегда является дубликатом в реальном времени выбранной в настоящее время группы данных и значений данных. Это также набор данных, который будет сохранен при выключении питания и повторен при следующем включении питания. Это происходит автоматически и прозрачно без необходимости ввода от пользователя.

Быстрые клавиши для выбора и отзыва M1 или M2 группы данных

От главного интерфейса нажмите и удерживайте V/& uarr; Или A/↓более 3 секунд, чтобы быстро отозвать группу данных M1 или M2. Соответствующий номер группы данных будет отображаться справа от экрана. Группы данных M1 и M2 являются идеальным выбором для часто используемых настроек из-за функции быстрого отзыва.

Выберите и вспомните любую конкретную группу данных.

От главного интерфейса нажмите и удерживайте клавишу SET более 3 секунд, M0 будет отображаться на правой стороне экрана. Поворотное управление позволяет выбрать требуемую группу данных (M1-M9). Для активации выбранной группы данных нажмите клавишу SET.
