Глава 1 Введение продукта

OneSummary

MB8AI6DI4RO 8модуль сбора аналогового сигнала может собирать 8 аналоговых сигналов 0-20 мА, 4-20 мА, 0-5 В и 0-10 В. Каждый тип входного порта сигнала может быть установлен программным обеспечением без перемычки. Он может собирать сигналы шести стволовых или влажных узлов (активный или Пассивный вход); Как вход сухого контакта или датчика (NPN или PNP), он может установить перемычку общий положительный или отрицательный вход; В качестве активного входа он может автоматически преобразовывать полярность без переключателя перемычки; И четыре реле могут управляться с помощью шины MODBUS. Modbus-RTU коммуникация может быть непосредственно адаптирована к PLC, DCS и различным внутренним программным обеспечением конфигурации.

Получение сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя все виды последовательного режима и помех общего режима, обеспечивая точность данных, но также обеспечивает надежную работу модуля.

Два. Характеристика

1. Протокол Modbus-RTU принимается.

2.Аналоговый вход может установить Тип входного сигнала каждого канала в соответствии с его собственными потребностями, нужны только настройки программного обеспечения, без линии прыжков..

ThreeIt Объединяет 6 соединений магистрали или сигналы мокрых узлов (активный или Пассивный вход) и 4 релейных выхода.

4. Получение сигнала, источник питания, RS485 связь, электрические сигналы изолированы друг от друга.

Интерфейс вывода сигнала связи fivers485. Защита от перенапряжения и перегрузки по току.

SixThe Тип входного сигнала и формат связи могут быть установлены программным обеспечением.

7. Защита от полярности.

Три. Технические показатели

Проект

Параметр

Аналоговое количество

Входной сигнал

1 Вход канал: 8-канальный видеорегистратор для изоляции приобретение

2 типа сигналов: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре аналоговых сигнала.

3 Частота дискретизации: 200 Гц(Каждый канал) 20-fivesecond/Seconds)

4 Разрешение:12 бит

Точность сбора: входное напряжение 0.2% входной ток 0.3%

6. Схема поглощения и изоляция ЦП защита напряжения: 1500 В

Количество Переключателей

Входной сигнал

1 Входной канал: 6 контактов багажника или мокрый узел переключатель ввода.

2 типа сигнала: со положительным или со отрицательным входом, полярность автоматического распознавания.

3 уровня сигнала: высокий уровень (10 В ~ 30 в) низкий уровень (0 В ~ 1 В)

Четыре частоты выборки: 1000 Гц

Защита напряжения от изоляции: 1500 В

Реле

Выход сигнала

1 Выход канал: 4 способа нормально разомкнутый реле Выход.

2 Несущая способность: активных сопротивлений для цепи переменного тока 250V/3A индуктивные нагрузки 250V/1A

Защита напряжения от изоляции: 1500 В

Выход связи

1 протокол связи: MODBUS-RTU

2 типа интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и двойную защиту от перегрузки по току.

3 бод: 1200BPS, 2400bps, 4800bps, 9600bps, 19200bps

4 бит проверки: без проверки, проверки четности, нечетной проверки.

5 режимов настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6 Расстояние связи: 9600bps 1200 метров.

SevenRS485Communication circuit andcpuизоляционная защита напряжения: 1500 В

Размер модуля

A. Размер одного модуля: 104 мм * 72 мм * 26 мм

B. Размер клеммы и направляющей коробки: 124 мм * 72 мм * 45 мм

Метод установки

Стандарт dindin-рейка (35 мм направляющая или высокая и низкая направляющая)

Рабочая среда

Температура: -10 ~ + 55 C Влажность: 35 ~ 85% (без конденсации).

Рабочий источник питания

1. Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, защита от полярности с источником питания

2. Энергопотребление: менее 3 Вт

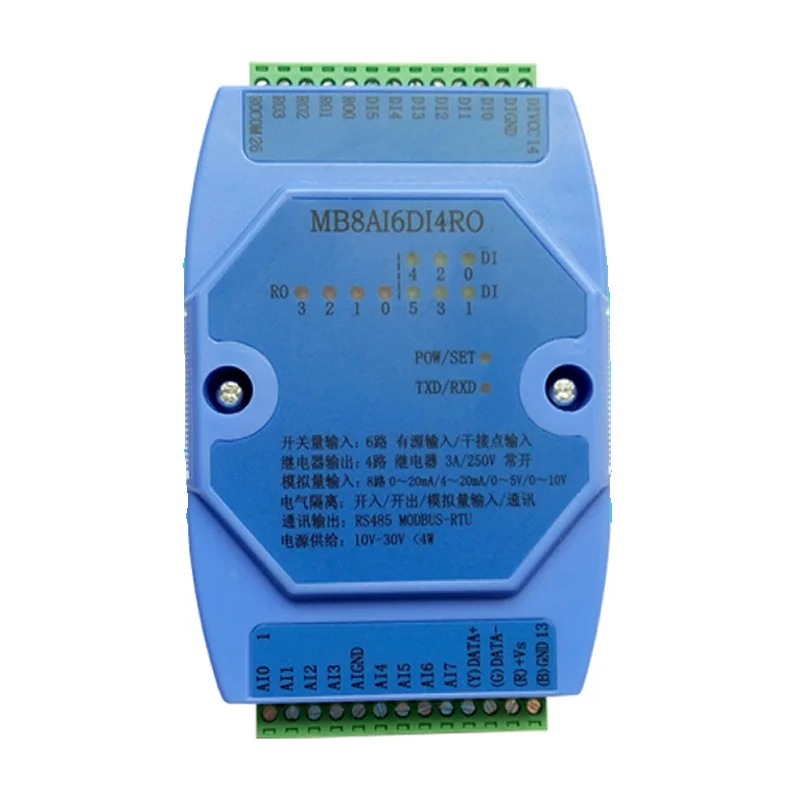

Четыре. Внешний вид продукта и схема периферийной проводки

Пять. Описание функций индикаторной лампы модуля

1.POW/SET; Индикация состояния работы модуля

A. Зеленый светильник всегда яркий: модуль работает в рабочем состоянии B. Красный светильник всегда яркий: модуль работает в режиме конфигурации.

2.TXD/RXD: индикация состояния связи

A. Зеленый светильник: коммуникация получает данные B. Красный светильник мигает: модуль отправляет данные.

C. Зеленый светильник всегда яркий: линия связи RS485 на данных + и данных-изменяется или соединение сломано.

Шесть. Описание функции правого переключателя модуля

1. Режим работы: Переключитесь на верхнюю часть, а затем модуль питания повторно заряжен; Модуль работает нормально в этом режиме, этот режим не может настроить рабочие параметры; параметры связи рабочего режима задаются пользователями, стандартные параметры связи завода (Адрес: 1, скорость передачи данных: 9600 bps, Проверьте Бит: нет, остановить бит) 1 цифра).

2. Режим конфигурации: Переключитесь в нижнюю часть, а затем модуль питания повторно заряжен; Используется для просмотра или установки параметров связи модуля, аналоговых входных и аналоговых выходных параметров, параметры связи в режиме фиксируются (Адрес: 1, скорость передачи данных: 9600 бит/с, контрольный бит: нет, стоп-бит: 1 бит).

Семь. Определение терминала

Терминал

Название

Объяснение

Терминал

Название

Объяснение

1

IN0

Аналоговый Входной канал 0

14

DIVCC

Переключатель входного источника питания положительного полюса

2

IN1

Аналоговый Входной канал 1

15

DIGND

Переключатель входного источника питания отрицательного полюса

3

IN2

Аналоговый Входной канал 2

16

DI0

Вход переключателя 0

4

IN3

Аналоговый Входной канал 3

17

DI1

Вход переключателя 1

5

AIGND

Аналоговый Входной общий конец

18

DI2

Вход переключателя 2

6

IN4

Аналоговый Входной канал 4

19

DI3

Вход переключателя 3

7

IN5

Аналоговый Входной канал 5

20

DI4

Вход переключателя 4

8

IN6

Аналоговый Входной канал 6

21

DI5

Вход переключателя 5

9

IN7

Аналоговый Входной канал 7

22

RO0

Релейный выход 0

10

Данные +

RS485Communication +

23

RO1

Релейный выход 1

11

Данные-

RS485Communication-

24

RO2

Релейный выход 2

12

+ Vs

Вход питания +

25

RO3

Релейный выход 3

13

GND

Вход питания-

26

ROCOM

Релейный выход общий конец
