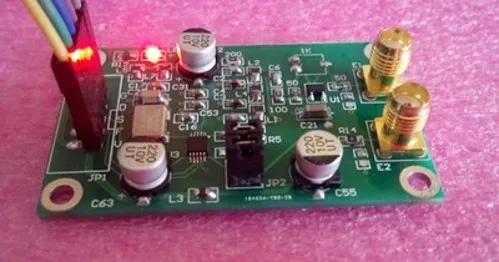

AD9833 модуль DDS усилитель низких частот квадратная волна треугольник

Особенности:   1. Спроектирован старшими инженерами, расположение и маршрутизация печатных плат очень разумны. Хорошо известно, что качество конструкции печатной платы напрямую влияет на качество сигналов, особенно высокочастотных сигналов;   2, выходной сигнал до 5 МГц синусоидальной волны, сигнал квадратной волны; треугольная волна 1 МГц (более 1 МГц сигнал будет деформирован); Синусоидальная волна и треугольная волна выводятся через усилитель, выход составляет около 2,5 в центрированного сигнала; квадратная волна с другим выходом порта, без фильтров и усилителей;   3. Модуль имеет фильтр низких частот и высокочастотный усилитель. Модуль может выводить относительно красивый сигнал. Амплитуда выходного сигнала треугольной и синусоидальной волны составляет 2Vp_p, а квадратная волна-3Vp_p. (Примечание: Когда сигнал квадратной волны выводится на высокой частоте, сигнал будет дрожать., исследование является проблемой самого чипа);   4, обеспечить MCU (STM32F103) Исходная программа, все операции IO, можно легко трансплантировать в любой тип MCU;   5, последовательный порт (до тех пор, пока три IO фута можно контролировать), обратите внимание, что это модуль AD9833, вы должны использовать MCU контроль для использования;   6, это очень маленький модуль генерации сигнала, 56 мм * 35 мм.   Модуль Применение: 1. Высокочастотный программируемый модуль источника сигнала; 2, используется для изучения применения модуля DDS (очень подходит для градационного дизайна); 3, обучение чипу AD9833; Модуль датчика топлива внешней антенны GSM GPS рабочие параметры: 1. Рабочее напряжение: 5 В 2, максимальная Выходная частота: 5 МГц 3. Частотный шаг: 1 Гц Упаковка: AD9833 модуль x1   Измерение сигналов:
