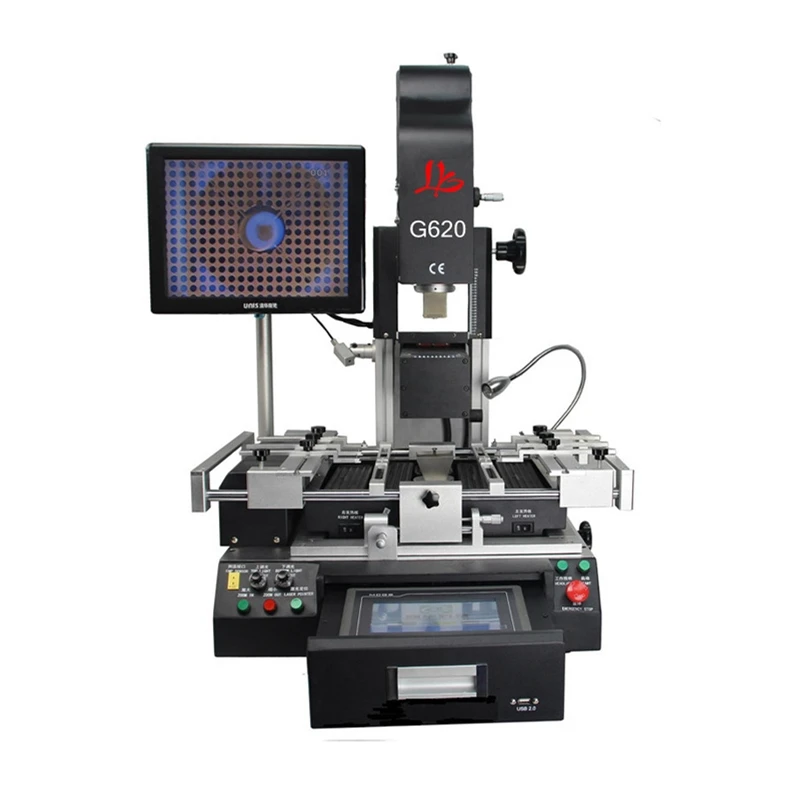

LY G620 BGA паяльная станция дизайн ящика оптическая Выравнивающая инфракрасная

LY G620 BGA паяльная станция дизайн ящика оптическая Выравнивающая инфракрасная

Параметры продукта:

Общая мощность

5300 Вт

Верхний нагреватель

1200 Вт

Нижний нагреватель

2 nd:1200W 3 rd:2700W (плюс большая область лихорадки, чтобы адаптироваться ко всем видам P платы)

Мощность

AC220V ± 10% 50/60 Гц

Размеры

L550 × W580 × H720 мм

Позиционирование

V-паз, поддержка PCB может быть отрегулирована в X направлении с внешним универсальным креплением

Контроль температуры

K термопара (датчик K) замкнутая петля

Точность температуры

± 2 ± 2 градусов

Размер печатной платы

Макс 400 × 380 мм мин 22 × 22 мм

Чип BGA

2*2-50*50 мм

Минимальный интервал между чипами

0,15 мм

Внешний датчик температуры

1 (опционально)

Вес нетто

70 кг

Основные характеристики G620

Встроенный промышленный ПК, сенсорный экран высокой четкости, Сделайте операцию гуманной, управление ЦП и функцию мгновенного анализа кривой. Настройки отображения в реальном времени и фактическая кривая температуры, которые также могут быть использованы для анализа и корректировки кривой при необходимости.

Высокоточный к-тип термопары с замкнутым контуром управленияИ автоматическая система компенсации температуры, с ЦП и температурным модулем, чтобы включить точное отклонение температуры, чтобы добавить и вычесть 2 градуса. Между тем, внешний соединитель измерения температуры позволяет регулировать температуру и точный анализ кривой температуры в реальном времени.

V-groove PCB работает для быстрого, Удобное и точное позиционирование, которое может удовлетворить все виды PCB платы позиционирования.

Гибкий и удобный съемный крепежНа печатной плате может защитить устройства PCB fringe от повреждения и трансмутации. Он также может адаптироваться к различным переработкам BGA.

Различные размеры насадки из сплава BGA, Который может быть отрегулирован на 360 градусов для легкой установки и замены.

Три независимых нагревателя:Три температурных зоны могут самостоятельно нагреваться, и они имеют множественный контроль температуры, который может обеспечить наилучшую интеграция различных температурных зон. Температура нагрева, время, наклон, охлаждение и вакуум могут быть установлены в интерфейсе человека-машины.

Есть 8 этапов контроля температуры вверх и вниз. Массовое хранение температурных кривых, доступных в любое время в соответствии с различными BGA. Анализ кривой, настройка и Настройка также доступны с помощью сенсорного экрана. Три нагревательных зоны принимают независимый расчет ПИД Для контроля процесса нагрева, чтобы включить более точную температуру.

Вентилятор поперечного потока высокой мощностиДля быстрого охлаждения печатной платы и предотвращения деформации печатной платы. Есть также внутренний вакуумный насос и внешний Вакуумный патрон, который может помочь получить чип BGA;

Совмещение с контролем звукаФункция "Раннее предупреждение". Он может предупредить работников сделать некоторые относительные подготовки 5-10 секунд до завершения удаления или сварки. Система охлаждения начнется после того, как вертикальный ветер прекратит нагревание. Когда температура снизится до нормальной температуры, процесс охлаждения прекратится автоматически, так что машина не будет стареть после нагревания температуры.

Контроллер-рокерДля управления верхним нагревателем свободно поднимается и опускается, а также имеет функцию масштабирования изображения.

Сертификат CE,Оснащен аварийным выключателем и автоматическим устройством защиты от отключения при аварийной ситуации.
