Интеллектуальная электроника реле задержки включения/задержки выключения

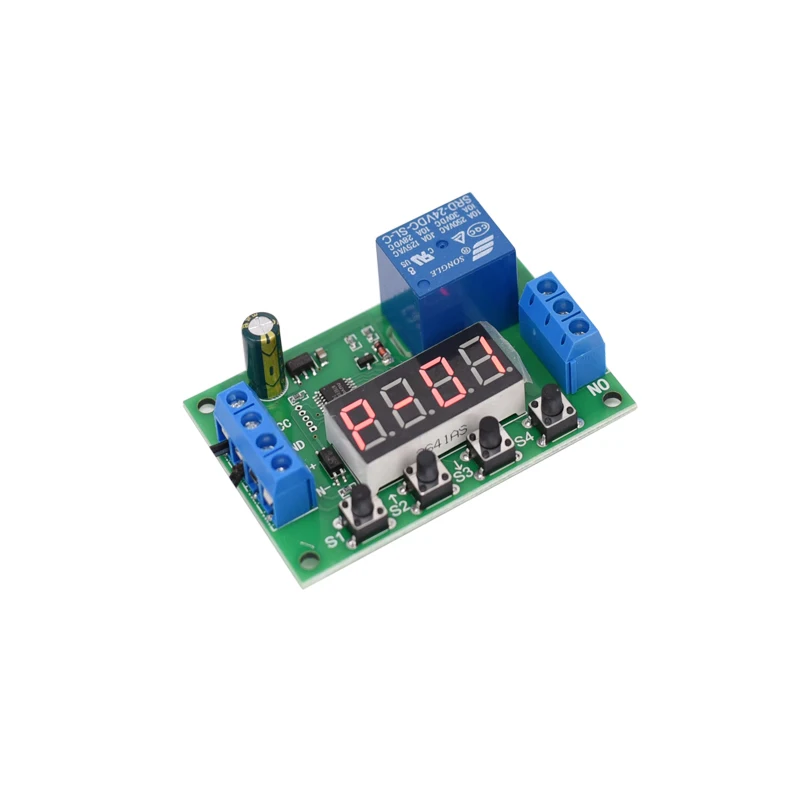

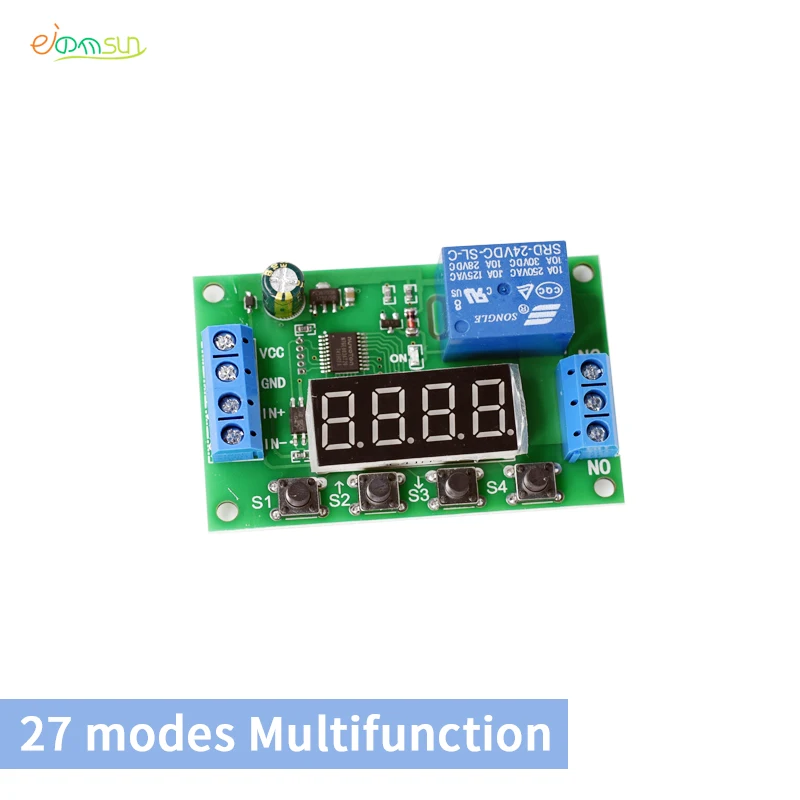

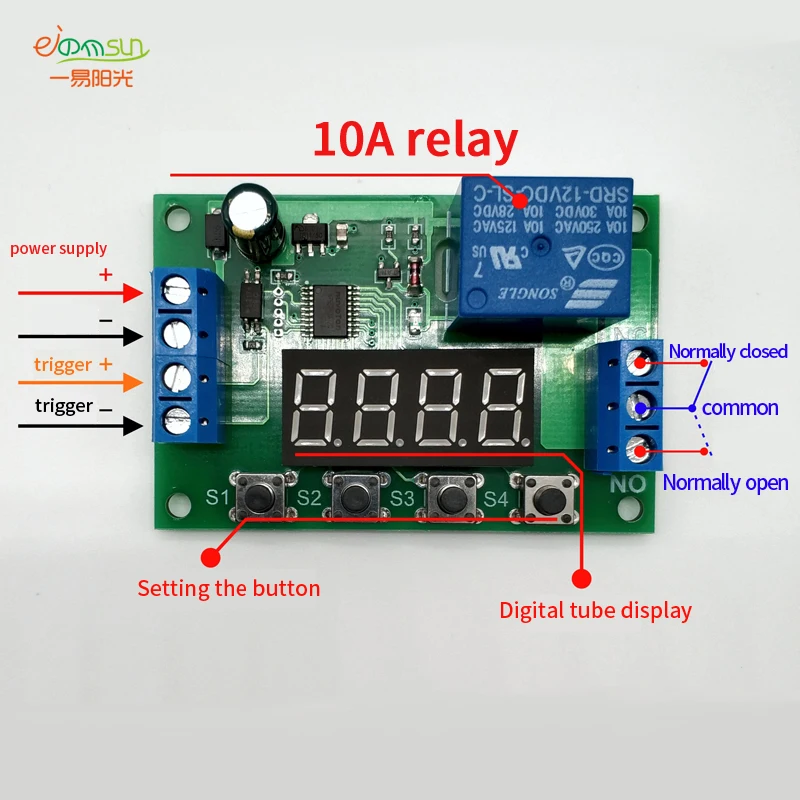

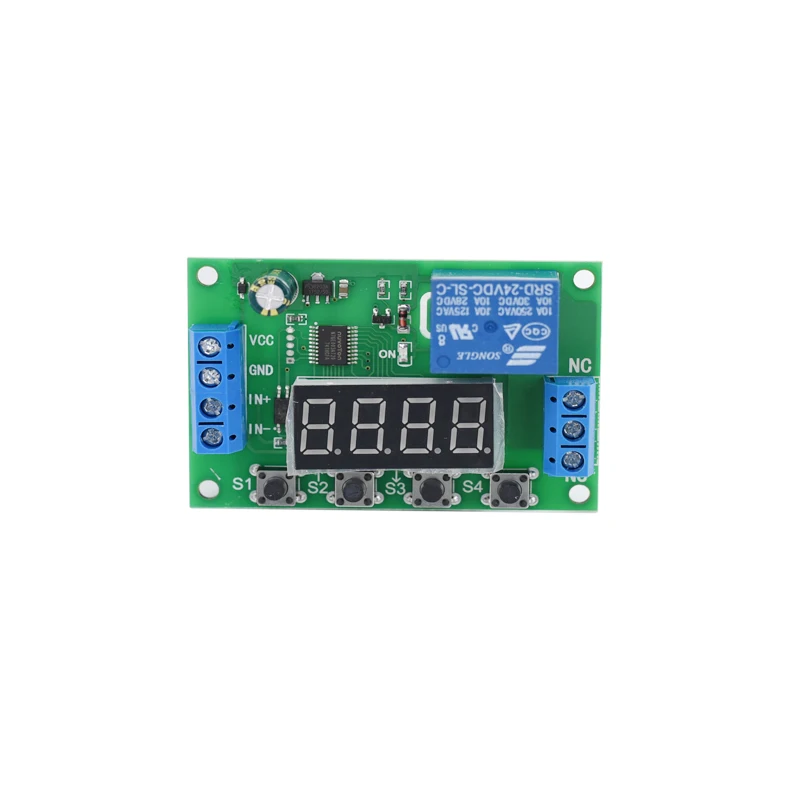

Модуль Введение: Многофункциональный релейный модуль времени, доступны различные рабочие напряжения, 5 в 12 В 24 В, выход изолирован от цепи, может контролировать Низковольтные электрические приборы, также может управлять электрическими приборами мощностью до 10 А, 220 В. До 27 рабочих режима для различные испытания и автоматический контроль температуры приложений с задержкой времени от 0,01 секунд до 999 минут. Спускового крючка порт может быть вызвано напряжения сигнала или с помощью кнопки.   Модуль параметры: Напряжение питания: 5 в пост. Тока, 12 В, 24 В по выбору Напряжение пусковой Клеммы: постоянный ток 3-30 в [также может быть вызвана кнопкой] Реле, максимальный контрольный ток: 10A Размер модуля: 63*42*20 мм (длина, ширина и высота)     Инструкция по эксплуатации: Настройка рабочих параметров: Нажмите и удерживайте кнопку S1, чтобы открыть руку. После 0,5 секунд, на дисплее отображается P-xx. Нажмите S2 и S3, чтобы изменить режим работы. После выбора режима работы, нажмите кнопку S1, чтобы перейти на настройку времени, на экране отображается Axxx, нажмите клавиши S2 и S3, чтобы изменить параметр A time, клавиши S2 и S3 короткое нажатие плюс или минус 1, длинное нажатие, быстрое увеличение и вычитание 10, Нажмите кнопку S4, чтобы задать положение десятичной точки. После установки времени а нажмите кнопку S1, чтобы установить время в. На экране отображается bxxx. Нажмите клавиши S2 и S3, чтобы изменить параметр времени B. Клавиши S2 и S3 короткие, нажмите ed plus или minus 1, а длинное нажатие-fast plus или minus 10. Нажмите кнопку S4, чтобы установить положение десятичной точки. После установки времени B нажмите кнопку S1 один раз, чтобы выйти из состояния настройки и сохранить все параметры. Смысл знака после запятой позиции: Ax.xx Десятичная точка в платье на празднование ста знака после запятой, а также диапазон времени 0,01 ~ 9,99 секунд. Axx.x знака после запятой в десять, временной диапазон 0,1 ~ 99,9 секунд Axxx. Десятичная точка находится в одном, диапазон времени-1 ~ 999 секунд. Axxx не имеет десятичной точки, время в пределах 1 ~ 999 минут Выключите дисплей: в ненастраиваемом состоянии нажмите кнопку S4, чтобы выключить дисплей, а затем нажмите снова, чтобы включить его. 27 рабочих режимаP-01: реле отключается после повторного включения или после того, как триггер и реле закрыто после того, как задержка из-за один раз.P-02: после включения питания или после запуска, реле будет отключен после того, как задержка за один раз.P-03: режим пробежки, есть сигнал захвата, сигнал не отключенP-04: режим самофиксации, состояние реле переворачивается один раз после каждого триггераP-05: после запуска реле закрыто, и оно остановится после задержки A. Это не может быть сгорело многократно во время задержки.P-06: после того, как триггер реле тянет, останавливается после того, как задержка из-за один раз, повторяет триггер во время задержки и буду перезаказывать времени.P-07: после запуска реле закрыто, и задержка была остановлена через несколько секунд. Триггер повторяется во время задержки, и время будет накапливаться.P-08: после того, как триггер, реле закрыто, задержка была остановлена через несколько секунд, и триггер может быть остановлен сразу же после задержки.P-09: после того, как триггер, реле закрыто, задержка была остановлена после того, как сигнал исчезает, и триггер снова запускается во время задержки.P-10: Вытяните время после включения, отсоедините время в, бесконечный циклP-11: когда есть непрерывный сигнал, время a закрыто, время B отключено, бесконечный цикл закончился, и сигнал быстро исчезает.P-12: триггер один раз. Потяните за раз, отсоедините время в, бесконечная петля, снова нажмите, чтобы остановить.P-13: повторного включения реле активизируется, реле отключается после того, как триггер и реле закрыто после того, как задержка из-за один раз.P-14: есть непрерывный сигнал. Через какое-то время реле закрыто, и сигнал исчезает. Реле отключен.P-15: есть непрерывное реле сигнала, отключенное, реле исчезает после того, как сигнал исчезает более чем на один раз.P-16: реле включается после того, как непрерывный сигнал превышает время, и реле отключено после того, как сигнал исчезает более чем на один раз.P-17: после того, как непрерывный сигнал превышает время, реле закрыто. После того, как сигнал исчезнет, реле будет отключено после того, как непрерывный сигнал превышает время.P-18: триггер. Через какое-то время реле закрыто и сработает снова. Через какое-то время реле отключено.P-19: есть непрерывное реле сигнала, чтобы вытянуть время, а затем остановить, затем остановить, если сигнал исчезает, и реле закрыто в течение определенного времени.P-20: Есть импульсный сигнал (восходящий край или край падения). Реле остановлено, нет импульсного сигнала, и реле замедлится через какое-то время. [Непрерывный, высокий или непрерывный, низкий уровень не учитывается как Пульс]P-21: после включения реле будет закрыто после задержки в течение одного времени, и оно будет остановлено после времени в.P-22: после того, как триггер, реле будет забрать после того, как задержка из-за один раз, и прекращается после B времени.P-23: есть непрерывный сигнал, и реле закрыто после того, как время a, и остановки после времени B.P-24: после того, как триггер сработает, реле будет остановлено через какое-то время, а затем остановится, а затем подсчитывает время в. Его нельзя сжечь снова через A + B.P-25: после того, как триггер, реле остановится после того, как время закрыто, время в, затем оно остановлено после того, как время закрыто, И триггер не может быть повторен в течение этого периода.P-26: режим подсчета, триггер с восходящими краями, каждый раз, когда обнаружен повышающий край, значение + 1, максимальный подсчет 9999, максимальная частота 20 Гц, короткое нажатие на кнопку S1, чтобы очиститьP-27: режим подсчета, триггер падения, каждый раз, когда обнаружен край падения, значение + 1, максимальное количество 9999, максимальная частота 20 Гц, короткое нажатие на кнопку S1, чтобы очистить
