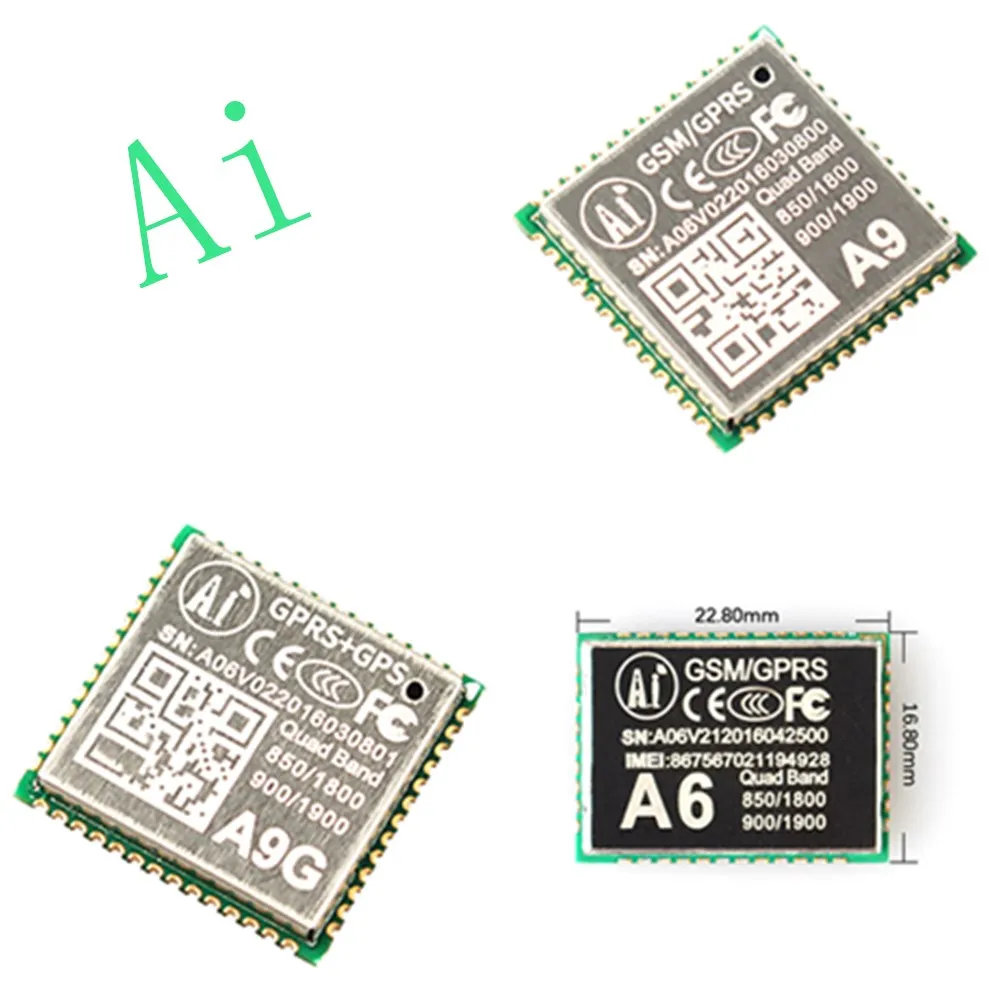

A6/A9/A9G GPRS модуль + GSM SMS голосовой беспроводной передачи данных A9G поддержка GPS A |

  A6

A6 является небольшой четырехдиапазонный GSM/GPRS модуль во всем мире, измерения только в том случае, 22,8 × 16,8 × 2,5 мм

Благодаря сверхмалому размеру, сверхнизкому энергопотреблению и широкому диапазону рабочих температур, A6 является идеальным решением для применения M2M в автомобильной, промышленной и PDA, персональном отслеживании, обнаружении электромагнитной среды, беспроводное POS, умное измерение и другие приложения M2M. Для обеспечения полного GSM / GPRS SMS, передачи данных и голосового обслуживания.

A6 использует процесс полуотверстия для достижения быстрого производства модулей через стандартное SMT оборудование, предоставляя клиентам высоконадежное соединение, особенно для современных, крупномасштабных, недорогих методов производства.

Особенности:   Размер 22,8 × 16,8 × 2,5 мм;   Рабочая температура-30 ° Cto + 80 ° C;   Рабочее напряжение 3,3 V-4,2 V;   Ботинки напряжение> 3,4 V;   Средний ток в режиме ожидания составляет менее 3 мА;   Поддержка GSM/GPRS четырех диапазонов частот, включая 850, 900, 1800, 1900 МГц;   Поддержка China Mobile China Unicom 2G и глобальной сети GSM;   GPRS Class 10;   Чувствительность < -105;   Поддержка голосовых вызовов;   Поддержка sms-сообщений;   Поддержка GPRS data service, максимальная скорость передачи данных, загрузка 85,6 кбит/с, загрузка 42,8 кбит/с;   Поддержка стандарта GSM07.07, 07,05 по команде и Ai-Thinker extended;   Поддержка 2 последовательных порта s, один загрузочный последовательный порт и один в командном порту;   AT команды поддерживают стандартные AT и TCP/IP командные интерфейсы;   Поддержка цифрового аудио и аналогового аудио, поддержка HR, FR, EFR, AMR кодирование речи;   Поддержка ROHS, FCC, CE, CTA сертификации;   SMT 42PIN     Основные функции Quad-диапазона 850/ 900/ 1800/ 1900 МГц GPRS мульти-слот 12, от 1 до 12 лет с рисунком персонажа «настраивается GPRS мобильной станцией Класс B Совместимость с gsm-фазой 2/2 + Класс 4 (2 Вт @ 850/ 900 МГц) Класс 1 (1 Вт @ 1800/1900 МГц) Напряжение питания 3,3 ~ 4,2 V типичное значение 4,0 V Потребляемый ток 1.3ма @ DRX = 5 1.2ма @ DRX = 9 Рабочая температура От-30 °C до + 80 °C Размер 22,8 × 16,8 × 2,5 мм Вес Около 3,0 г В команде контроля Стандарт GSM07.07, 07,05 по команде и Ai-Thinker Расширенная команда Две SIM карты применение комплект



Передача данных   GPRS класс 10 До 85,6 кбит/с (вверх по течению) и 42,8 кбит/с (вниз по течению)   Поддержка pbcch     Системы кодирования CS 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 3, 4   Поддержка газированные безалкогольные напитки До 14,4 кбит/с Поддержка USSD   Протокол стек PPP/TCP/ UDP/HTTP/FTP/SMTP/MUX   SMS SMS «точка-точка»   Сотовая связь передачи сообщений Текст/режим PDU   Голос Речи режим кодирования   Половина скорости (HR) Полная ставка (FR) Улучшенная полная скорость (EFR) AMR   Встроенный стерео аудио ЦАП механизм Функцией подавления эха Подавление эха Шум подавления               Интерфейс     Сим-карты/usim-карту 3V/1,8 V   UART 2   Аналоговый аудиоинтерфейс 2 варианта (встроенный 1 канал класса AB аудио усилитель)   РТК   Сертификация CE/ FCC/ RoHS/ CTA           ===================================================================================================================         A9G



1. Информация о продукте   A9G-это полный четырехдиапазонный GSM/GPRS модуль, который поддерживает технологии GPRS и GPS/AGPS и интегрирован в компактный SMD пакет, экономя время и деньги клиентов при разработке приложений GNSS.   A9G может использоваться в широком диапазоне приложений IoT для домашней автоматизации, промышленного беспроводного управления, носимой электроники, беспроводных устройств, беспроводных сигналов системы позиционирования и других приложений IoT, идеальное решение для приложений IoT.   A9G упаковано в SMD и может быть быстро произведено стандартным SMT оборудованием. Он особенно подходит для современных, крупномасштабных, недорогих методов производства и удобен для использования в различных аппаратных терминалах IoT.   По сравнению с предыдущим поколением A6/A7, интеграция A9/A9G выше, а снижение стоимости основного чипа также делает все решение более экономически эффективным.   С точки зрения программного обеспечения, A9G имеет как наследование, так и инновации: 1. A9G по прошивке полностью совместим с новой прошивкой A6. Он имеет опыт в разработке A6 и A7, и часть программного обеспечения может быть легко портирована на A9G. 2. Новый A9G добавляет облачный интерфейс wit и обеспечивает быстрый и бесшовный доступ к любому поставщику облачных услуг на рынке. 3. A9G позиционирование решение было подключено к WeChat общественного счета, и имеет демонстрационное приложение, которое может просматривать состояние устройства, местоположение и истории трека онлайн, и облегчить проверку клиентов и настройки. 4. Новая функция позиционирования базовой станции, используя алгоритм позиционирования многобазовой станции, может ускорить позиционирование GPS или позиционирование внутри помещения/туннеля без gps-сигнала. (Модуль A9 без GPS также может быть расположен с помощью функции позиционирования базовой станции!) 5. A9G поддерживает прошивку вторичного развития (первый C SDK, scripted environment будет выпущен позже)! A9G имеет 25 IO, UART, SPI, I2C, LCD, SDIO, ADC и другие периферийные устройства, в большинстве случаев может непосредственно сохранить внешний MCU!   Для производителей, которые все еще используют GPRS + GPS модули или одиночные GPRS модули, и нужно найти небольшой размер, низкая стоимость, и хотите разумно или заменить продукты, GSM/GPRS + GPS/BDS модуль A9G ваш лучший. Выбор.   2, со следующими характеристиками изделия Полный четырехдиапазонный GSM/GPRS модуль, 800/900/1800/1900 МГц Поддержка GSM/GPRS (A9), GPRS + GPS + BDS (A9G) SMD посылка для легкого массового тестирования Ток сна составляет менее 2 мА Поддержка GPS, BDS (Beidou) позиционирование (только A9G) Поддерживает цифровое аудио и аналоговое аудио, поддерживает голосовое кодирование HR, FR, EFR, AMR Поддержка голосовых вызовов и sms-сообщений Встроенный стек протоколов сетевого обслуживания Поддержка стандартного GSM07.07, 07,05 AT command и Anxin масштабируемого набора инструкций Поддержка USSD и PBCCH Поддержка UART интерфейс загрузки





===================================================================================================================





A9
