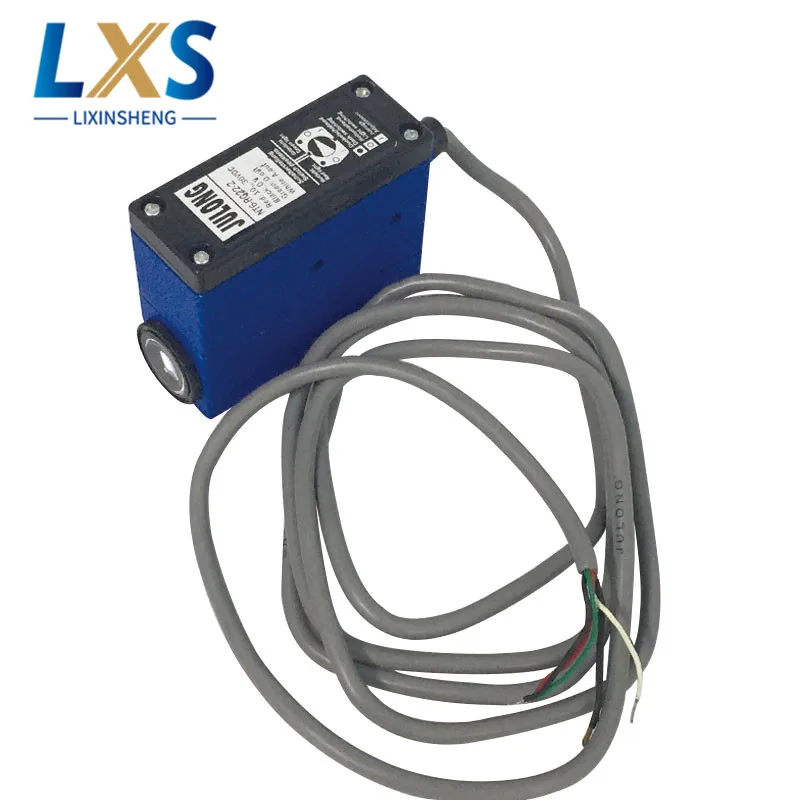

Датчик цветной маркировки NT6-RG22-2 Фотоэлемент датчик для офсетной печатной машины

Технические данные

Режим обнаружения

Коаксиальный отражательный

Расстояние обнаружения

10 мм +/-2 мм

Напряжение питания

DC10-30V +/-10% пульсация: <10%

Потребляемый ток

Менее чем 45 мА

Источник света спектра

Красный, зеленый, синий, белый

Световое пятно

Круглые и прямоугольные грани являются дополнительными

Угол обнаружения

Свет и поверхности, подлежащие испытанию: 90 градусов; допустимое отклонение +/-15

Время отклика

50μs

Режим вывода

Переключение света и выход темного переключения

Вывода

Красный светодиод

Выходное напряжение

Высокий уровень Vs-(≤1. 5); низкий уровень (≤1. 2 V)

Принести Ток холостого хода

200mA

Аналоговый выход

0-10mA

Защита от короткого замыкания устройства

Vs напряжение имеет защиту от обратной полярности, защиту от короткого замыкания на выходе. Когда ток нагрузки 1> 200 мА, выключатель автоматически отключится, когда 1 <200 мА, автоматическое восстановление сигнала, в то же время, он имеет неправильную защиту проводов соединителей.

Чувствительность

Multiturn регулируемый

Уровень защиты

Lp67 (влагостойкий и пылезащитный)

Температура окружающей среды

Эксплуатация:-15-55 ℃; Хранение:-25 ~ 80 ℃

Материал

Металлический корпус

Исходящие линии

φ5. 4PVC круглый сердечник оболочка щит кабель; Стандартная длина: 2 м

Шаги Эксплуатация:

Во-первых, Выберите выходное состояние (темное Переключение или переключение света), затем Отрегулируйте чувствительность.

A. Затемняющие методы регулировки выходного сигнала:

1. поверните переключатель выходного сигнала в темное переключение (независимо от того, что точка имеет целью темный цвет или светлый цвет) по часовой стрелке поворотная ручка чувствительности для освещения индикатора (свет на означает Контроль выхода, В противном случае выход выключен.)

2. Направьте точку на элемент темного цвета (цветовой код), отрегулируйте ручку чувствительности, индикатор включится, запомните положение этой ручки.

3. Затем наведите точку на светящийся цвет (нижний цвет), отрегулируйте ручку по часовой стрелке, включите световой индикатор, запомните положение B. Эта ручка повернута.

4. В конце положите ручку обратно в среднее место между A и B.

Примечание: Поскольку это чувствительное управление является многоповоротным потенциометром, при регулировке необходимо запомнить положение A и B, а также запомнить, сколько циклов от A до B, И сколько туров, когда назад до середины А и В.

B. Методы регулировки выходного света:

1. Поверните переключатель на выходе для переключения света (независимо от того, точка имеет целью темный цвет или светлый цвет) против часовой стрелки поворотная ручка чувствительности для освещения индикатора

2. Направьте точку на светящийся цвет (нижний цвет), отрегулируйте ручку чувствительности, индикатор включится, запомните положение этой ручки.

3. Затем наведите точку на элемент темного цвета (цветовой код), настройте ручку против часовой стрелки, Включите индикатор, запомните положение B. Эта ручка повернута.

4. В конце положите ручку обратно в среднее место между A и B.

Примечание:Поскольку это чувствительное управление является многоповоротным потенциометром, при регулировке необходимо запомнить положение A и B, а также запомнить, сколько циклов от A до B, И сколько туров, когда назад до середины А и В.

Пожалуйста, нажмите здесь: Xiamen Lixinsheng Packing Equipment Co., Ltd Store

Так как ниже приведена таблица других спецификаций. Пожалуйста, выберите подходящий вам стандарт.
