Модуль декодирования и кодирования для двухтоновых и многочастотных сигналов DTMF

I. Общие сведения:

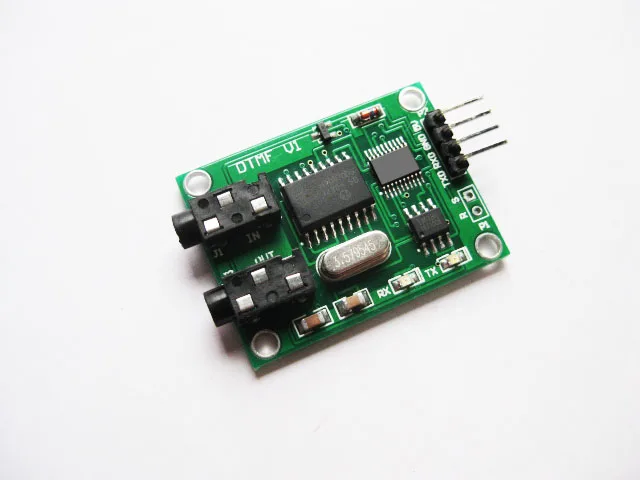

DTMF V1Это двухтоновый многочастотный модуль декодирования.

Код процесса:Через последовательный порт вводаASCIIКогда код получен модулем, он преобразуется в двухтоновый многочастотный код, а затем преобразуется в аудиосигнал.3,5 ммАудио-интерфейс будет отправлен.

Код получая процесс: Он предназначен для использования3,5 ммАудиоинтерфейс превращает полученный звуковой сигнал в двухтоновый многочастотный код, а затем превращает его вASCIIКод отправляется через последовательный порт.

Модуль может соединять вход и выход с аудио линией, отправлять и получать данные одновременно. Модуль может получить последовательный порт один раз.30Ряд данных ждет, чтобы быть отправлены.

Два приложения:

Пульт дистанционного управления оборудованием;

Декодирование двухтоновых и многочастотных кодов;

Двойной тон и многочастотное кодирование;

Три. Таблица технических параметров:

Серийный номер

Проект

Параметр

Компания

Примечания

1

Рабочее напряжение

5

Постоянный ток

2

Рабочий ток

<10

MA

3

Рабочая температура

-40Градусов по Цельсию65Градусов по Цельсию

Градусов по Цельсию

4

Температура хранения

-40Градусов по Цельсию65Градусов по Цельсию

Градусов по Цельсию

5

Размер

40*30*10

Мм

ДлинныйXШирокийXВысокая

4. Характеристики: (1) получение и отправка данных через последовательный порт.
(2) вход и выход могут быть подключены аудио линией, и данные могут быть отправлены и получены.
(3) модуль может получить последовательный порт сразу, и 30 данных будут отправлены.
(4) полученные данные передаются немедленно через последовательный порт.

5. Режим привода: Формат передачи данных последовательного порта: скорость передачи данных 9600, без паритета, 8 бит данных, 1 остановка.

6. Область применения: декодирование и кодирование сигнала двойного тона; Оборудование дистанционного управления.

7. Интерфейс модуля:

(1) интерфейс связи P2:
5 В: Положительный интерфейс питания (5 В).
GND: интерфейс питания заземления.
RXD: приемный конец модуля; Подключение к стороне передатчика микроконтроллера (MCU) TXD.
TXD: конец отправки модуля; Терминал приемника микроконтроллера (MCU) RXD.

(2) интерфейс ввода сигнала J1: интерфейс аудиовхода 3,5 мм.

(3) интерфейс вывода сигнала J2: это аудиовыход интерфейс сервера сигнализации) 3,5 мм.

Схема модуля и электропроводки:

Примечание: Пожалуйста, не подключайте модуль цепи непосредственно к последовательному порту компьютера.RS232ПоворотаTTLМодуль) Включите сигнал вTTLСигнал уровня может быть подключен к модулю цепи, в противном случае модуль будет поврежден. (RS232Сигнал отрицательный15Вольт15Вольт, TTL232Сигнал0Вольт5Вольт)

Кодирования и декодирования

При кодировании, нажатие клавиш или цифровая информация преобразуются в два тона сигналов и передаются.DTMFНаличие нажатия клавиш или цифровой информации обнаруживается в сигнале. ОдинDTMFСигнал накладывается двумя частотными звуковыми сигналами. Частота этих двух аудиосигналов поступает из двух наборов предварительно назначенных групп частот.Путешествия частотыГруппа или Колонка Частотная группа. Каждая пара таких аудиосигналов уникально обозначает число или символ. Обычно есть телефоны.16Есть ключи.10Ряд ключ0~9И6ИндивидуальныеФункциональные клавиши*,#,А,B,C,D. Из-за принципа сочетания, это должно быть правильно.8Существуют различные виды сигналов одного тона. Таким образом, частота также может быть использована.8Он называется многочастотным, и он произвольно извлекается из высокой и низкой частоты.1Они кодируются сочетаниями.-8Средний размер выборки2"Технологию кодирования. В соответствии сCCITTМеждународный Частотный диапазон697 Гц,770 Гц,852 Гц,941 Гц,1209 Гц,1336 Гц,1477 ГцИ1633 ГцИ т. д.8Вид. Применение этой8Частота может быть сформирована.16Различные комбинации, чтобы представить16Разные цифры или разные цифры.Функциональные клавишиУказанная комбинация показана в таблице.1

Примечание: после проверки правильности проводки цепи, питание будет включено. Если источник питания перевернут, Он сожжет цепь.

Обеспечить:Тестовое программное обеспечение и инструкции PDF. (Отправить по электронной почте).
