Двухканальный полнофункциональный генератор сигналов DDS с ЧПУ Частотный

Modname = ckeditor Введение инструментов MHS-3200P Инструменты серии используют крупномасштабные интегральные схемы FPGA и высокоскоростные микропроцессоры MCU, а внутренние схемы используют технологию поверхностного монтажа, что значительно улучшает защиту от помех и срок службы инструментов. ЖК-экран LC1602 используется в интерфейсе дисплея, который разделен на две линии. Верхняя показывает частоту тока, нижняя показывает другие переменные параметры или функции и гибко устанавливается клавишей поворота страницы, что значительно повышает работоспособность. Этот инструмент имеет большие преимущества в генерации сигнала, сканировании формы волны, измерении параметров и применении. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований. Есть два варианта встроенного модуля питания. Один из них-Широкополосный усилитель мощности 0-80 кГц (MHS-3200P), другой-Широкополосный усилитель мощности 0-5 МГц (MHS-3200P +), С точки зрения обычных функциональных сигналов и любого выхода сигнала, MHS-3200P (обычные) и MHS-3200P + (широкополосные) технические индикаторы одинаковы, 6 M, 12 M, 2. Разница между 0 M и 25 M заключается в том, что максимальная частота синусоидального выхода отличается, другие функции одинаковы. Например: 3200 P (25 МГц нормальная) означает, что максимальная Синусоидальная Выходная частота машины составляет 25 МГц, а частота выходного сигнала усилителя мощности-постоянный ток (0 кГц) ~ 80 кГц. 3200 P + (широкополосный Тип 25 МГц) означает, что максимальная Синусоидальная Выходная частота машины составляет 25 МГц, а частота выходного сигнала усилителя мощности-постоянный ток (0 кГц) ~ 5 МГц. Характеристики инструмента 1. Использование технологии прямого цифрового синтеза (DDS), FPGA дизайн, Ультра низкое энергопотребление; 2, двухканальный выход, может работать синхронно, разница в фазе может быть скорректирована; 3, Линейная развертка и логарифмическая функция развертки до 500 секунд. 4. Основные функциональные формы, включая синусоидальную волну, треугольную волну, квадратную волну, восходящую волну, нисходящую волну и импульсную волну с регулируемым циклом работы 5, в общей сложности 10 наборов M0 ~ M9 бит для хранения параметров, автоматически выключает данные M0. 6, ниже 12 МГц, максимальная амплитуда может достигать 15Vp-p, более 12 МГц, с максимальным диапазоном 8Vp-p. 7. Встроенный точный-20 дб аттенюатор с минимальным амплитудным разрешением 1МВ; 8. Функция смещения постоянного тока с-120% ~ + 120%. 9, коэффициент мощности импульсной волны регулируется на 0.1% точно. 10, TTL выход с 4 каналами с переменной фазой разницы; 11, Измерение частоты, измерение цикла, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функция подсчета; 12. Для достижения баланса между скоростью и точностью могут быть выбраны четыре ворота синхронизации. 13, все параметры могут быть откалиброваны внутренними программами. 14. Мощная коммуникационная функция и полностью открытый протокол связи делают две разработки очень простыми. 15. После подключения к ПК может использоваться для управления прибором. 16. Этот тип машины увеличивает модуль питания, так что амплитуда выходного сигнала достигает 30Vpp, максимальный выходной ток достигает 1A Технические индикаторы 1. Основные характеристики (1) Диапазон частот Синусоидальная волна нормальный режим: MHS-3200 +: 0 Гц ~ 25 МГц; Fang Bo: 0 Гц ~ 6 МГц Треугольная волна: 0 Гц ~ 6 МГц Волнистая Пилообразная волна: 0 Гц ~ 6 МГц TTL цифровой сигнал волны: 0 Гц ~ 6 МГц (2) индикаторы усилителя мощности Максимальный выходной диапазон: 30VP-P Максимальный выходной ток; 1A Максимальная Выходная Пиковая мощность: 15 Вт * 2 (двухканальный усилитель мощности) Непрерывная Средняя мощность: 7 Вт Защита от короткого замыкания на выходе: Да. Защита от перегрузки по току: Да. Пропускная способность сигнала: постоянный ток (0) Hz-80KHz/постоянный ток (0 кГц)-5 МГц Выходная Модуляция: сканирование частоты Тип волны Синусоидальная волна, Клык Бо, треугольная волна, подъемная волнистая Пилообразная волна, TTL цифровая сигнальная волна. Длина волны: 1024 точек Частота дискретизации: 200MSa/s Разрешение амплитуды формы волны: 8 бит Минимальное разрешение частоты: 10 МГц Погрешность частоты: ± 5 × 10-6 Стабильность частоты ± 1 × 10-6 Диапазон (пиковое значение): 15mVp-p ~ 15Vp-p (12 МГц ниже); 15mVp-p ~ 8Vp-p (12 МГц или выше). Выходное сопротивление: 50Ω ± 10% Амплитудное Разрешение: 1mVp-p (-20дБ затухание); 10mVp-p (без затухания). Амплитудная стабильность: ± 0.5% (каждые 5 часов). Погрешность амплитуды ± 1% + 10мв (частота 1 кГц, 15Vp-p). Диапазон смещения: от-1 до 20% до + 120% (отношение напряжения смещения к амплитуде сигнала). Разрешение смещения: 1% Диапазон фаз: 0 ~ 359 ° Разрешение фазы: 1 ° (3) Синусоидальная волна Гармоническая система прибытия 40dBc (<1 МГц), 35dBc (1 МГц ~ 20 МГц) Искажение: <0.8% (20 Гц ~ 20 кГц). (4) Fang Bo Время подъема: ≤ 20 нс Превышение: ≤ 10% Диапазон регулировки рабочего цикла: 0% ~ 99.9% (5) TTL Время подъема: ≤ 20 нс Низкий уровень: <0,3 в Высокий уровень: 1 В ~ 7,5 В (6) сканирование Режим сканирования: линейное сканирование, логарифмическое сканирование. Время сканирования: 1 S ~ 500 S Диапазон сканирования: определяется настройками параметров развертки. (7) функция внешнего измерения Диапазон измерения частоты: время задвижки = 10 с 0,1 Гц-60 МГц; время задвижки = 1 с 1 Гц-60 МГц; время задвижки = 0,1 с 10 Гц-60 МГц; время ворот = 0,01 с 100 Гц-60 МГц; время ворот = 0,01 с 100 Гц-60 МГц Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p Диапазон подсчета: 0 ~ 4294967295 Режим подсчета: руководство Измерение положительной и отрицательной ширины импульса: разрешение 10ns и максимальное измерение 10 s Измерение цикла: разрешение 20ns, максимальное измерение 20 s Измерение рабочего цикла: разрешение 0.1%, диапазон измерения 0.1% ~ 99.9% Выбор источника: 1.Ext. вход (сигнал переменного тока), 2.TTL_ вход (цифровой сигнал). (8) хранение Количество: 10 Расположение: от M0 до M9 (9) интерфейс Режим интерфейса: Использование USB для поворота последовательного интерфейса. Скорость связи: 57600bps Протокол связи: используя режим командной строки, соглашение является публичным. (10) Источник питания: источник питания DC12V (11) размер × длинный; Ширина × высокий 180 × 190 × 71 мм (12) вес одной машины 680 г Два типа усилителей страдали. ПроектMHS-3200P (Общий тип)MHS-3200P + (Широкополосный)Полоса пропускания сигнала Постоянный ток (0 кГц)~80 кГц Постоянный ток (0 кГц)~5 МГцАмплитуда выходного сигнала. 30mVp-p~30Vp-p 30mVp-p~30Vp-pМаксимальный выходной ток. 1А 300 мАМаксимальная выходная мощность. 15 Вт * 2 (двухканальный усилитель мощности) 4,5 Вт * 2 (двухканальный усилитель мощности)Защита от короткого замыкания на выходе. (Ограниченный ток) (Ограниченный ток)Выходное сопротивление Менее 1 Ом Менее 1 ОмВыходная фаза Сигнал Duan Tongxiang Противоположный концу сигнала.Искажение. <1% <1%Плоскость выходного сигнала. ± 1 дБ± 1 дБ

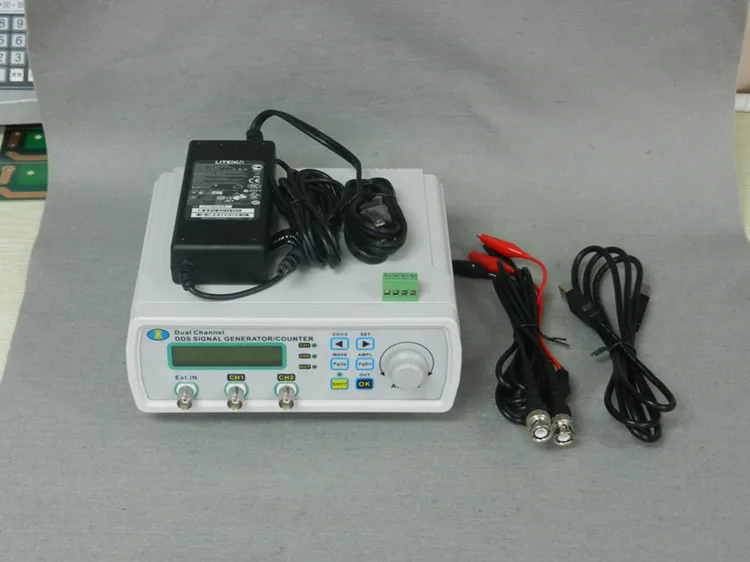

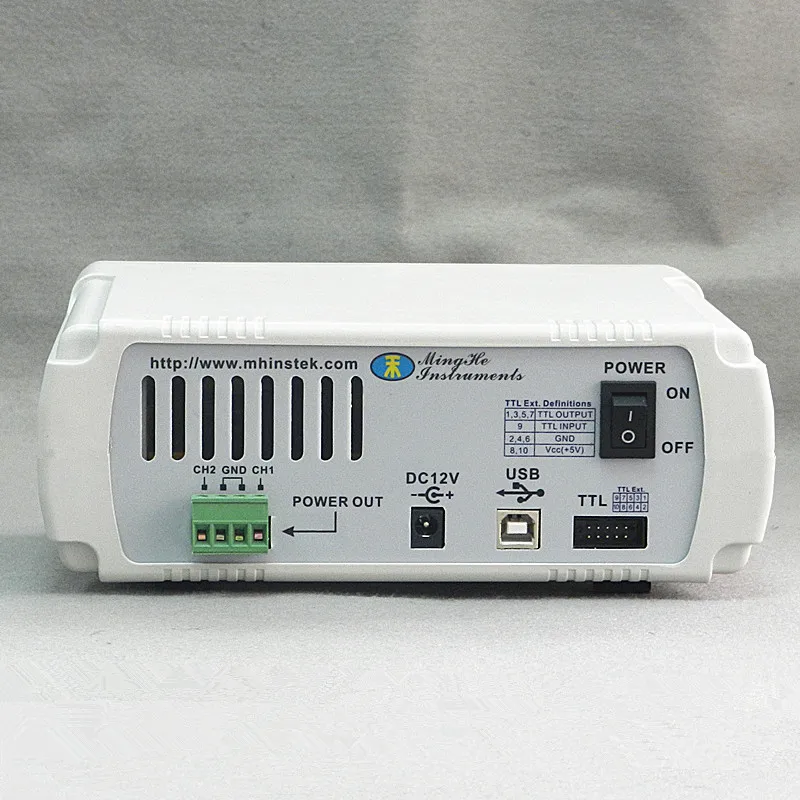

Описание этикетки 1, ЖК-дисплей LCD1602 2, индикатор состояния лампы 3. Клавиши управления 4. Регулировочная ручка. 5, Ext. In входной интерфейс 6, CH1 выходной интерфейс 7, CH2 выходной интерфейс 8, выходной порт 9, интерфейс ввода питания DC12V 10. Интерфейс связи USB 11, TTL Входной/Выходной интерфейс 12, выключатель питания
