Тип питания двухканальный полный генератор сигналов с ЧПУ источник сигнала DDS

Моднявка = ckeditor Введение инструментов MHS-3200P серии инструментов принимает масштабные FPGA интегральные схемы и высокоскоростные микропроцессоры MCU, а внутренние схемы используют технологию поверхностного монтажа, что значительно улучшает анти-помехи и срок службы инструментов. ЖК-экран LC1602 используется в интерфейсе дисплея, который делится на две линии. В верхней части показана Текущая частота, в нижней-другие переменные параметры или функции, и гибко устанавливается клавиша поворота страницы, что значительно повышает работоспособность. Этот инструмент имеет большие преимущества в генерации сигнала, сканировании сигналов, измерении параметров и применении. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и научных исследований. Есть два варианта для встроенного модуля питания. Один-это широкополосный усилитель мощности 0-80 кГц (MHS-3200P), другой-Широкополосный усилитель мощности 0-5 МГц (MHS-3200P +), С точки зрения обычных сигналов и любого выхода сигнала, MHS-3200P (обычные) и MHS-3200P + (широкополосные) технические индикаторы одинаковые, 6 м, 12 м, 2. Разница между 0 м и 25 м заключается в том, что максимальная частота выхода синусоидальной волны отличается, другие функции одинаковы. Например: 3200 P (25 MHz нормальный) означает, что максимальная Синусоидальная Выходная частота машины составляет 25 MHz, а частота выходного сигнала усилителя мощности-DC (0 KHz) ~ 80 кГц. 3200 P + (25 МГц широкополосный тип) означает, что максимальная Синусоидальная Выходная частота машины составляет 25 МГц, а Выходная частота усилителя мощности-DC (0 кГц) ~ 5 МГц. Инструмент характеристики 1, используя технологию прямого цифровой синтез (DDS), FPGA дизайн, Ультра низкое энергопотребление; 2, двухканальный выход, может работать синхронно, разница в фазе может быть скорректирована; 3, Линейная развертка и логарифмическая функция развертки до 500 секунд. 4. Основные функциональные формы сигналов, включая синусоидальную волну, треугольную волну, квадратную волну, восходящая Форма волны пила, Нисходящая Форма волны пила и импульсная волна с регулируемым циклом работы 5 в общей сложности 10 наборов M0 ~ M9 хранения параметров биты, автоматически включается в M0 данных. 6, ниже 12 МГц, максимальная амплитуда может достигать 15Vp-p, более 12 МГц, с максимальным диапазоном 8Vp-p. 7. Встроенный в точности-20 дб аттенюатор с минимальным амплитудным разрешением 1 мВ; 8. Функция смещения постоянного тока с-120% ~ + 120%. 9, коэффициент нагрузки импульсной волны регулируется до 0.1% точно. 10, выходной сигнал от транзисторно-транзисторных логических схем с 4 каналами с переменной разницей фазы; 11, с Измерение частоты, измерение цикла, положительный и отрицательный импульс измерения ширины, измерение скважности, и счетные функции; 12, четыре зубчатые ворота могут быть выбраны для достижения баланса между скоростью и точностью. 13, все параметры могут быть откалиброваны внутренними программ. 14. Мощная функция связи и полностью открытый протокол связи делают две разработки очень простыми. 15. После подключения к ПК можно использовать для управления прибором. 16. Этот тип машины увеличивает модуль питания, так что выходная амплитуда сигнала достигает 30Vpp, максимальный выходной ток достигает 1а Техническими показателями 1, основные характеристики (1) Частотный диапазон Синусоидальный режим: MHS-3200-06M: 0 Гц ~ 6 МГц; Fang Bo: 0 Гц ~ 6 МГц Треугольная волна: 0 Гц ~ 6 МГц Форма волны пила: 0 Гц ~ 6 МГц Ttl цифровая волна сигнала: 0 Гц ~ 6 МГц (2) индикаторы усилителя мощности Максимальный выходной диапазон: 30VP-P Максимальный выходной ток; 1А Максимальная Выходная Пиковая мощность: 15 Вт * 2 (Двухканальное питание усилителя) Непрерывная Средняя мощность: 7 Вт Защита от короткого замыкания: Да. Защита от перегрузки по току: Да. Полоса пропускания сигнала: DC (0) Hz-80KHz/DC (0 кГц)-5 МГц Выходная Модуляция: частотное сканирование Тип волны Синусоидальная волна, Клык Бо, треугольная волна, подъемная Форма волны пила, ttl цифровая сигнальная волна. Длина волны: 1024 точек Частота дискретизации: 200MSa/s Амплитудное разрешение формы волны: 8 бит Минимальное разрешение частоты: 10 МГц Погрешность частоты: ± 5× 10-6 Стабильность частоты ± 1× 10-6 Диапазон (пиковое значение): 15mVp-p ~ 15Vp-p (12 МГц ниже); 15mVp-p ~ 8Vp-p (12 МГц или выше). Выходное сопротивление: 50Ω ± 10% Амплитудное Разрешение: 1mVp-p (-20 дБ затухание); 10mVp-p (без затухания). Стабильность амплитуды: ± 0.5% (каждые 5 часов). Погрешность амплитуды составляет ± 1% + 10 мВ (частота 1 кГц, 15Vp-p). Диапазон смещения: от-1 до 20% до + 120% (соотношение напряжения смещения и амплитуды сигнала). Офсетная печать Разрешение: 1% Фазовый диапазон: 0 ~ 359 ° Разрешение фазы: 1 ° (3) Синусоидальная волна Гармоническая система прибытия 40dBc (<1 МГц), 35dBc (1 МГц ~ 20 МГц) Искажения: <0.8% (20 Гц ~ 20 кГц). (4) Fang Bo Время подъема: ≤ 20ns Перегрузка ≤ 10% Диапазон регулировки рабочего цикла: 0% ~ 99.9% (5) ttl Время подъема: ≤ 20ns Низкий уровень: <0,3 в Высокий уровень: 1 ~ 7,5 в (6) сканирования Режим сканирования: линейное сканирование, логарифмическое сканирование. Время сканирования: 1 S ~ 500 S Диапазон сканирования: определяется параметрами развертки. (7) функция внешнего измерения Диапазон измерения частоты: задвижка-время = 10 S 0,1 HZ-60 MHZ; задвижка-время = 1 S 1 HZ-60 MHZ; задвижка-время = 0,1 S 10 HZ-60 MHZ; время ворот = 0,01 S 100 HZ-60 MHZ; время ворот = 0,01 S 100 HZ-60 MHZ Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p Диапазон подсчета: 0 ~ 4294967295 Подсчитывая режим: Инструкция по эксплуатации Измерение положительного и отрицательный импульс ширина: 10ns разрешение и максимальная измеряемая 10 s Измерение цикла: 20ns разрешение, максимальная измеряемая 20 s Измерение рабочего цикла: разрешение 0.1%, диапазон измерения 0.1% ~ 99.9% Выбор источника: 1. Ext. IN input (сигнал переменного тока), 2. TTL_IN input (цифровой сигнал). (8) хранение Количество: 10 Расположение: M0 для M9 (9) интерфейс Режим интерфейса: Использование USB для поворота последовательного интерфейса. Связь скорость: 57600bps Протокол связи: используя режим командной линии, соглашение является открытым. (10) Источник питания: DC12V блок питания (11) размер × длинна; Ширина × высокая 180 × 190 × 71 мм (12) Вес одиночной машины 680 г Два типа усилителей страдали. ПроектMHS-3200P (Полировочная машина обычного типа)MHS-3200P + (Широкополосного доступа)Полоса пропускания сигнала Постоянный ток (0 кГц)~80 кГц Постоянный ток (0 кГц)~5 МГцАмплитуда выходного сигнала. 30mVp-p~30Vp-p 30mVp-p~30Vp-pМаксимальный выходной ток. 1A 300mAМаксимальная выходная мощность. 15 Вт * 2 (Двухканальное питание усилителя) 4,5 Вт * 2 (Двухканальное питание усилителя)Защита от короткого замыкания. (Ограниченный ток) (Ограниченный ток)Выходное сопротивление Меньше, чем 1Ω Меньше, чем 1ΩВыходной фазы Сигнал Дуань Tongxiang В отличие от конца сигнала.Искажений. <1% <1%Выходной сигнал плоскостности. ± 1dB± 1dB

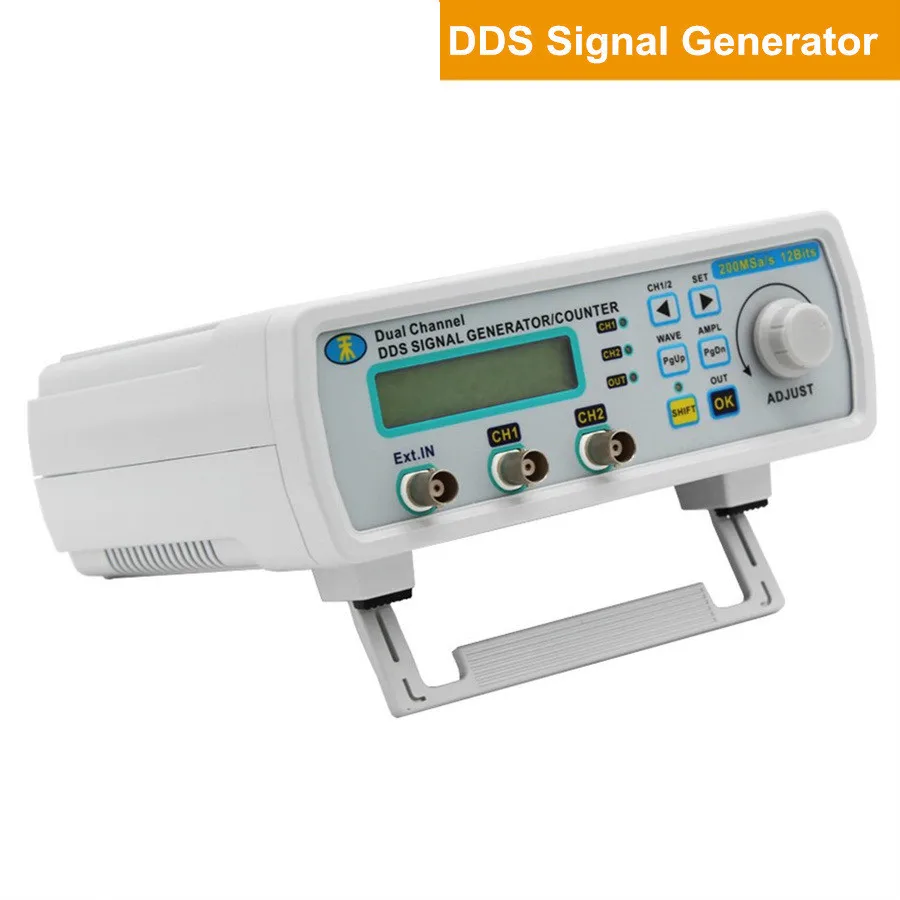

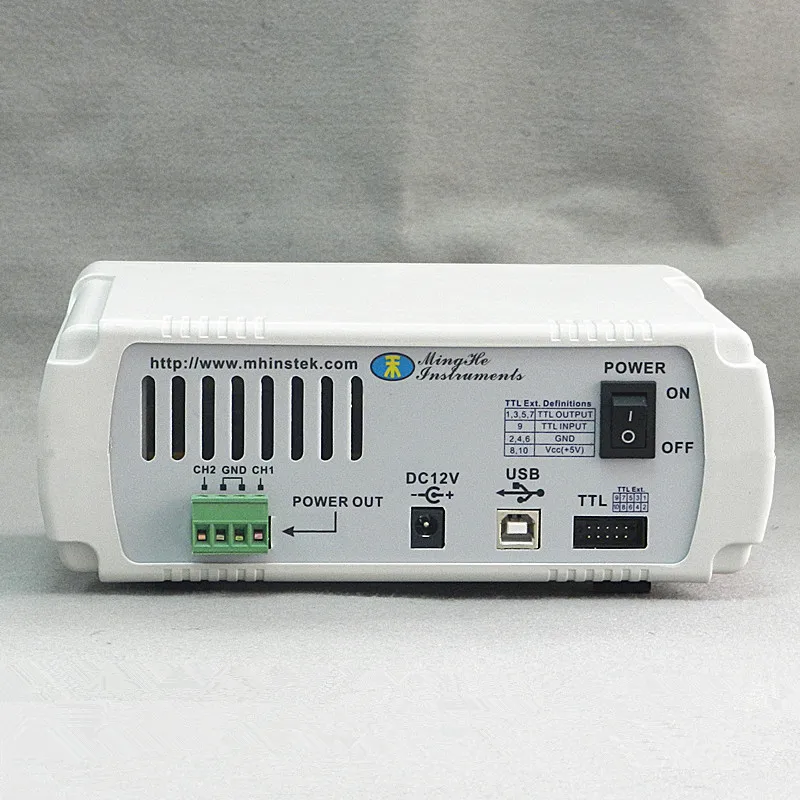

Описание ярлыка 1, ЖК-дисплей 1602 2, индикатор состояния лампы 3, работа клавиш 4, регулировочная ручка. 5, Ext. В входном интерфейсе 6, CH1 выходной интерфейс 7, CH2 выходной интерфейс 8, выходной порт 9, DC12V Входной интерфейс питания 10. Интерфейс связи USB 11, ttl Входной/Выходной интерфейс 12, переключатель мощности
