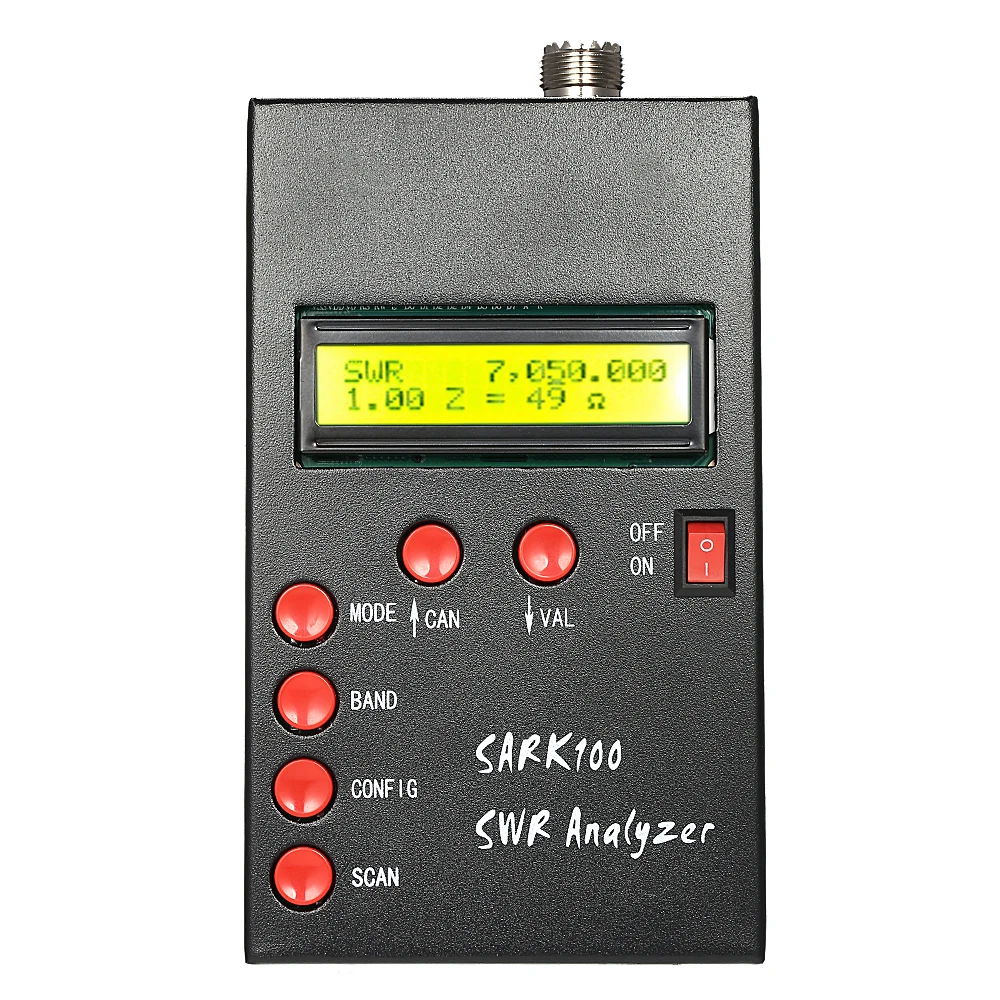

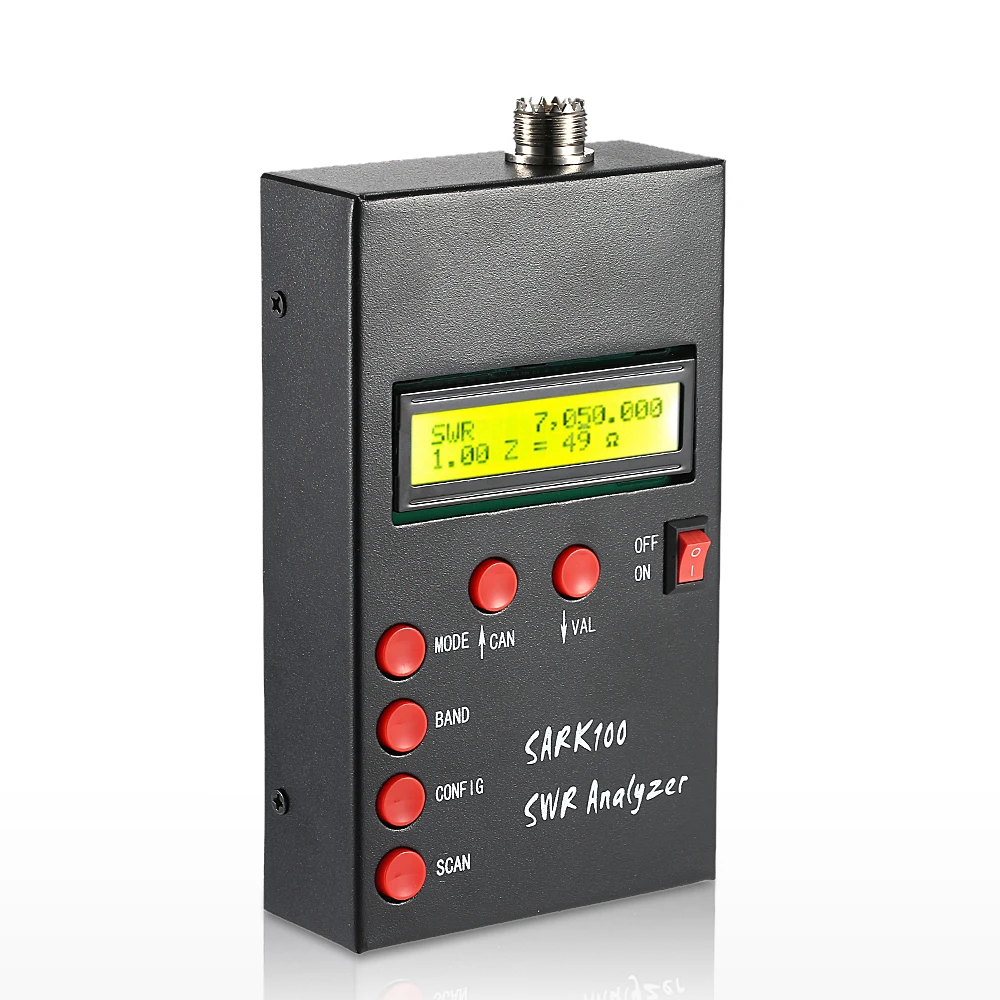

SARK100HF ANT SWR антенна, анализатор, измеритель 1-60 МГц, стоячая волна, тестер для ветчины, радиолюбителей, измерение сопротивления, емкость

Это антенный анализатор для любителей любительского радио. Он может измерить сопротивление источника 50 Ом с погрешностью (+/-)1 Ом. Это также измеритель стоящей волны, сопротивления, емкости...

Особенности:
Частотное поколение и контроль: 1-60 МГц.
Внешний источник питания: 2,1 мм, разъем питания (центры контактных положительный).
5 кнопок работы, простота и удобство в эксплуатации.
Установлен Черный Металлический Чехол, просто подключите питание (не входит в комплект), а затем работа.
Размер ступени: настраиваемый пользователем прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка измерения анализа сигналов передачи данных через подключение компьютера к usb-кабелю (не входит в комплект).

Область применения:
Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность;
Измерение точки подачи, сопротивление;
Измерение потерь при заземлении;
Отрегулируйте антенные тюнеры и определите потери;
Измеряют индукторы и конденсаторы;
Измерительная линия передачи coax (SWR, длина, коэффициент скорости, приблизительные Q и потери, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характеристики сопротивления линии передачи;
Измерение магнитного резонанса петли и SWR;

Определения кнопок управления:
Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность
Ремешок: Выберите браслет из любого из доступных полос: от 160 м до 6 м
CONFIG: предоставьте меню для настроек и расширенных функций: соединение ПК, Настройка размера, настройка времени ожидания, калибровка и обновление программного обеспечения
Сканирование: Нажмите это управление, чтобы инициировать сканирование частот выбранной полосы. Режим сканирования переходит в режим сопротивления, показывающий 2:1 полосу пропускания и резонансную точку о антенне
CAN(up): увеличение частоты и использование для отмены работы в меню CONFIG
VAL(down): уменьшение частоты и использование для проверки работы в меню CONFIG

Технические характеристики:
Частотное поколение и контроль: 1-60 МГц
Сопротивление источника: 50 Ом
Прочность: (+/-) 100 ppm
Спектрная чистота: гармоника вниз>- TBD дБ за пределами 60 МГц
Размер ступени: настраиваемый пользователем прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
Годный к употреблению Диапазон измерения: КСВ: 1,0 до 9,99
Сопротивление: прибл. От 5 до 2000 Ом
RF Выход: регулируемый: 2,0 Вольт pp (typ)
RF выход: BNC
Разъемы: RF
Источник питания (не входит в комплект): питание от внешнего аккумулятора: постоянный ток 12-14 в, 500 мА
Внешний Мощность: 2,1 мм, разъем питания Мощность Джек (центры контактных положительный)
Интерфейс USB: мини-разъем USB
Товар Размеры: 14,8*8,7*3,3 см/5,83*3,43 * 1.3in (L * W * H)
Вес изделия: 536 г/18,91 унций

Посылка список:
1 * анализатор антенны ANT SWR

Руководство пользователя на английском языке:
//www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0

Программное обеспечение для Установка:
//www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
