R101C 730 МГц-6 5 ГГц широкополосная направленная антенна UWB с высоким коэффициентом

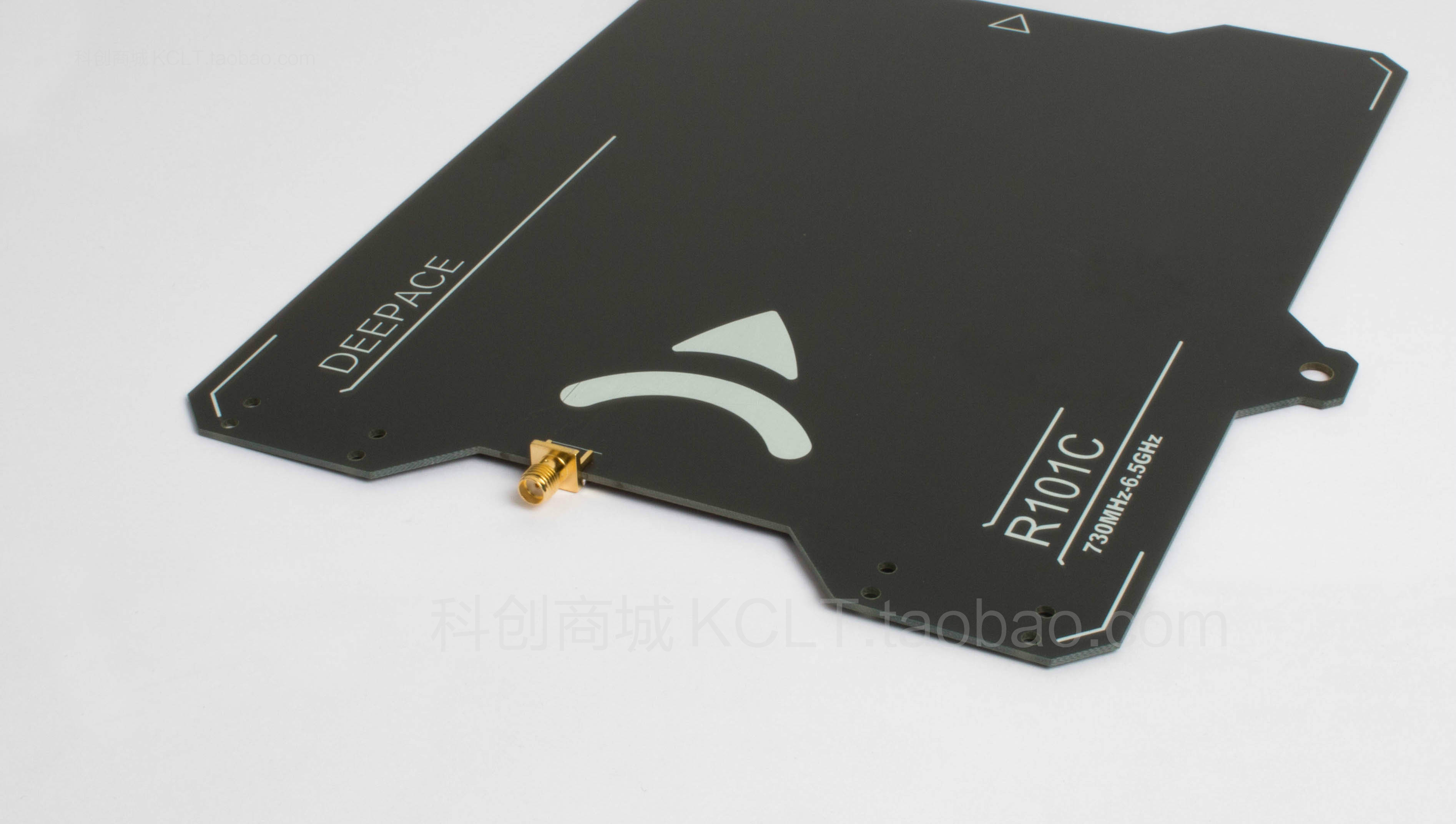

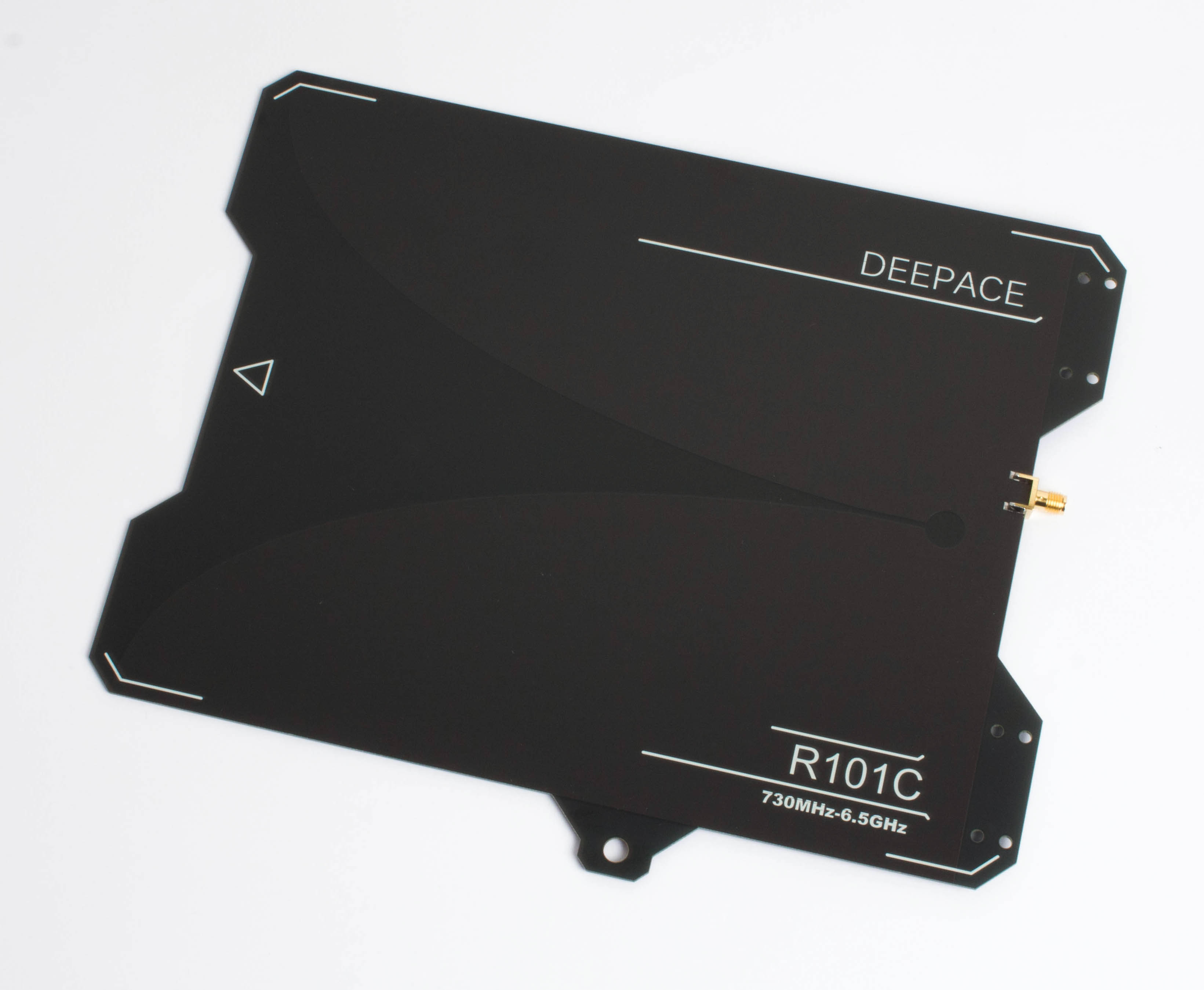

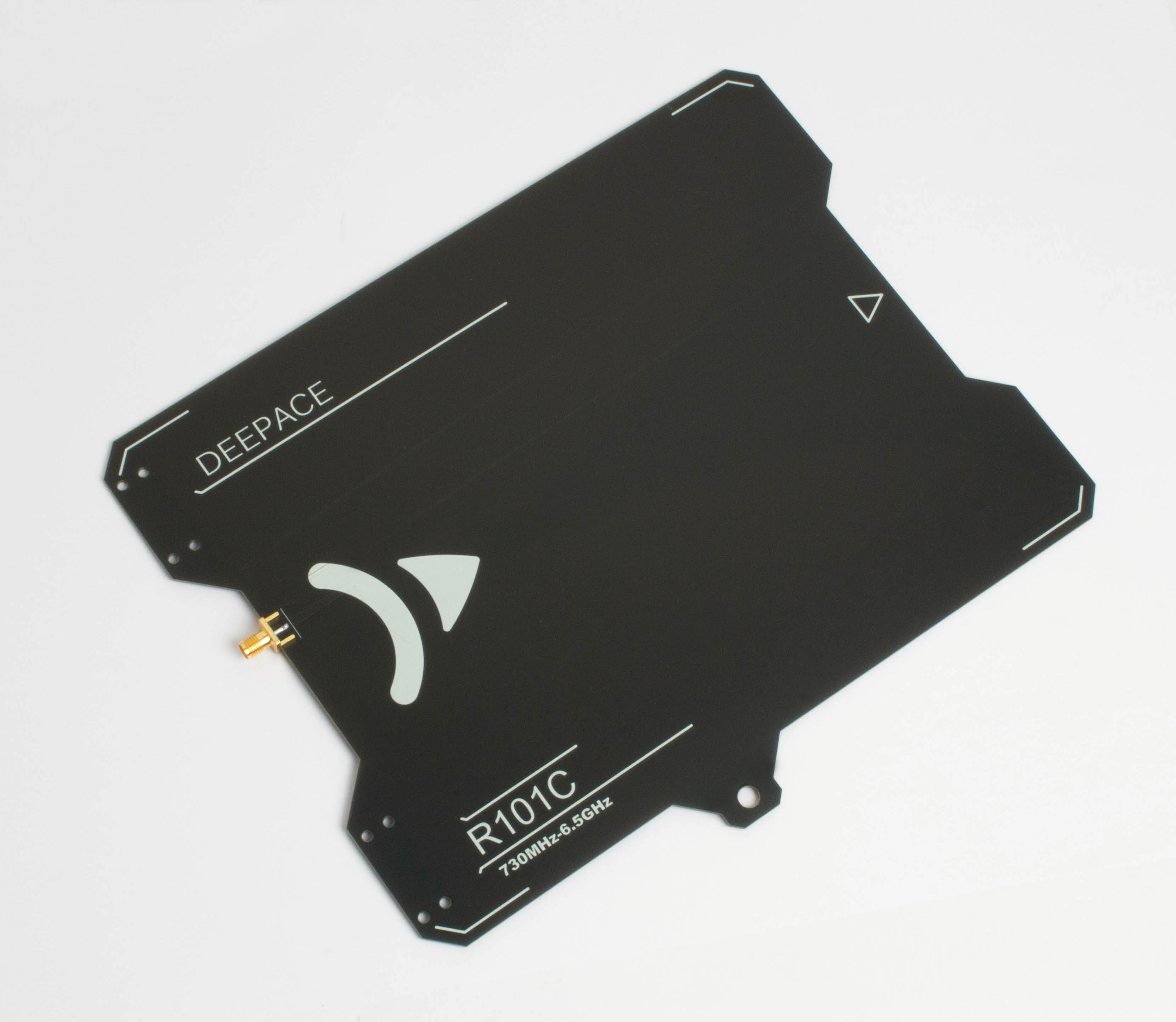

R101C Широкополосная Антенна-это печатная коническая антенна. Он подходит для передачи и приема направленного радиосигнала, рекогносцировки и определения направления сигнала, тестирования широкополосного сигнала и т. д.Антенна покрывает общую частоту радиочастотного блока, такого как мобильная телефонная связь, модуль позиционирования UWB и Wifi. Антенна имеет хорошую направленность, высокий коэффициент усиления и Малый размер. Антенна может быть легко зафиксирована на рабочем столе или портативном мобильном устройстве с помощью многофункциональной поддержки. Задний конец антенны снабжен монтажным отверстием, которое может быть закреплено в фокальной точке параболического рефлектора в качестве подачи параболической антенны в дополнение к использованию самостоятельно.R101C имеет стабильную производительность и высокую консистенцию продукта. Это незаменимый экспериментальный инструмент для работников RF.Основные параметры и их объяснениеЧастотный диапазон: 730 МГц-6,5 ГГцR101C антенна имеет хорошую производительность передачи и приема во всем диапазоне частот. Коэффициента стоячей волны составляет менее 2,0. Он имеет хорошую выгоду. Когда диапазон частот превышает диапазон использования, коэффициент усиления и потери при возврате антенны быстро уменьшаются. В тех случаях, когда коэффициента стоячей волны составляет менее 2,5, антенна может использоваться для 700 Mz-7 ГГц.Режим поляризации: Линейная поляризацияR101C антенна является своего рода линейной поляризационной антенной. Это вертикальная поляризация при размещении по вертикали и по горизонтали.Номинальный коэффициент усиления антенны: 7dBiКоэффициент усиления R101C антенна медленно увеличивается с увеличение частоты, около 5dBi при температуре не выше 800 МГц, около 7dBi при температуре не выше 2,4 ГГц и 9dBi при температуре не выше 5,8 ГГц.Обратные потери: 10dBВходное сопротивление R101C антенны составляет 50 евро, который колеблется ниже 10 дБ в диапазоне частот, что соответствует соотношению стоящей волны менее 2.Мощность: 5 ВтПри использовании антенны R101C в качестве передающей антенны, мы предлагаем, что входная мощность RF не должна превышать 5 Вт. Короткое время использования может превышать 50 Вт без повреждения антенны.Направление движенияR101C имеет лучшую ориентацию и меньшую часть во всем разделе. Может использоваться в качестве антенны для поиска направления. При размещении вертикально горизонтальный рисунок антенны шире,-Ширина 3 дБ составляет около 60 градусов, а шаг узора заужен,-Ширина 3 дБ составляет около 40 градусов.Механические параметры:Внешние размеры: 23*22,5 см (без кабеля)Тип интерфейса: SMA внутренняя резьбаВес нетто: 400 гРабочие условия:Диапазон температур:-45 C ~ 80 CДиапазон влажности: 0% ~ 95% позволяет использовать 100% кратковременную и не подвергать брызгам воду.Водонепроницаемое свойство: сухой после drench, замена кабеля для разъема после замачивания.Сопротивление ветра: в целях безопасности запрещено использовать скорость ветра более 20 м/с (класс 8). Вопросами безопасности Будьте осторожны при прикосновении к заряженному проводнику и защитите от электрического удара. Избегайте грозы при использовании на открытом воздухе, особенно в высоких горах, пустыне, следует быстро избегать низко лежащей, низкой антенны Во время альпинизма его следует носить надежным способом, чтобы предотвратить падение. Антенна имеет края и углы для предотвращения царапин при переноске. Соединение антенны и питатель не могут нести нагрузку. При использовании питатель может быть закреплен в фиксированной диафрагме антенны с помощью галстука. Антенна техническое обслуживание Для практического использования, пожалуйста, обратите внимание на следующие элементы, чтобы продлить срок службы антенны. Избегайте сильного давления, столкновений и выскабливания антенн. Избегайте перегибов кабелей. При запуске штатива антенны, пожалуйста, поместите его на горизонтальной плоскости, чтобы предотвратить сброс. Производительность параметр Бобби и Измеряемые параметры:

方向图数据:







方向图数据:
