Цифровой осциллограф Maxgeek MiniDSO DS211 USB 200 кГц полоса пропускания ручной OSC DSO211

Цифровой осциллограф Maxgeek MiniDSO DS211 USB 200 кГц полоса пропускания ручной OSC DSO211

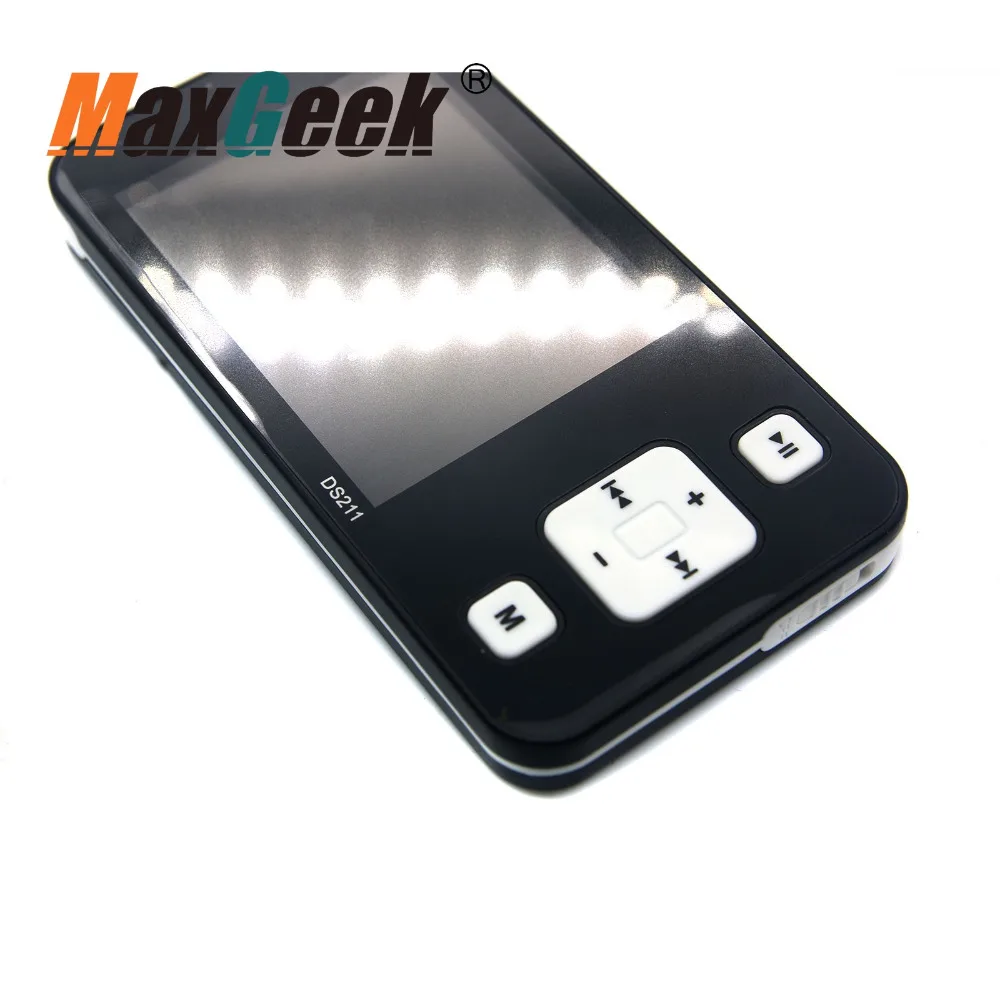

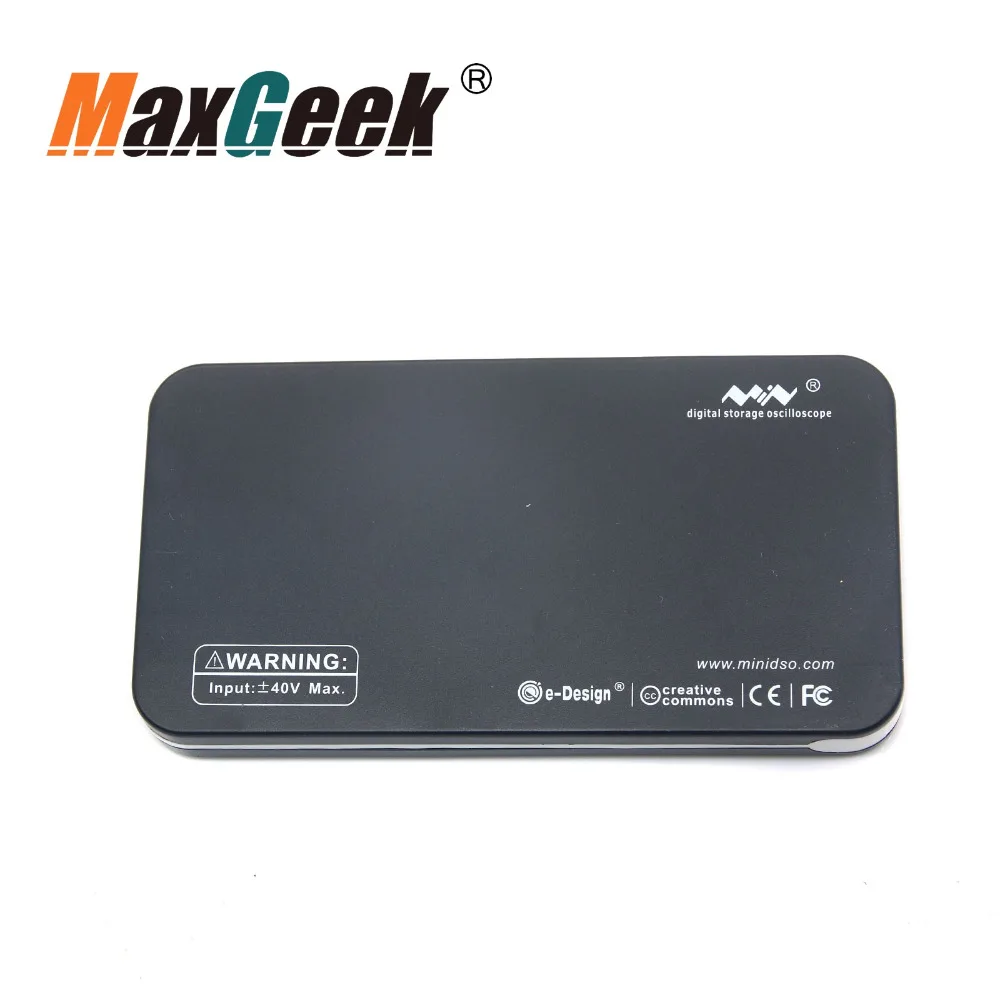

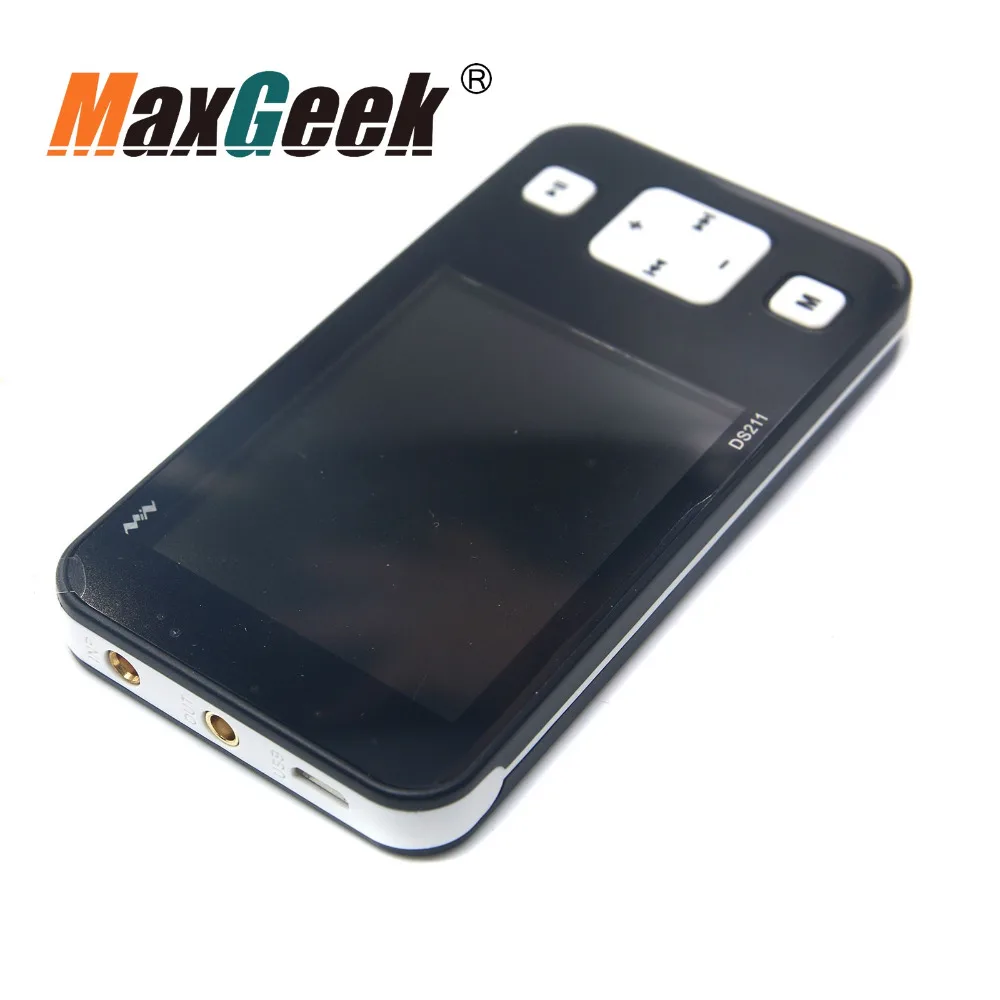

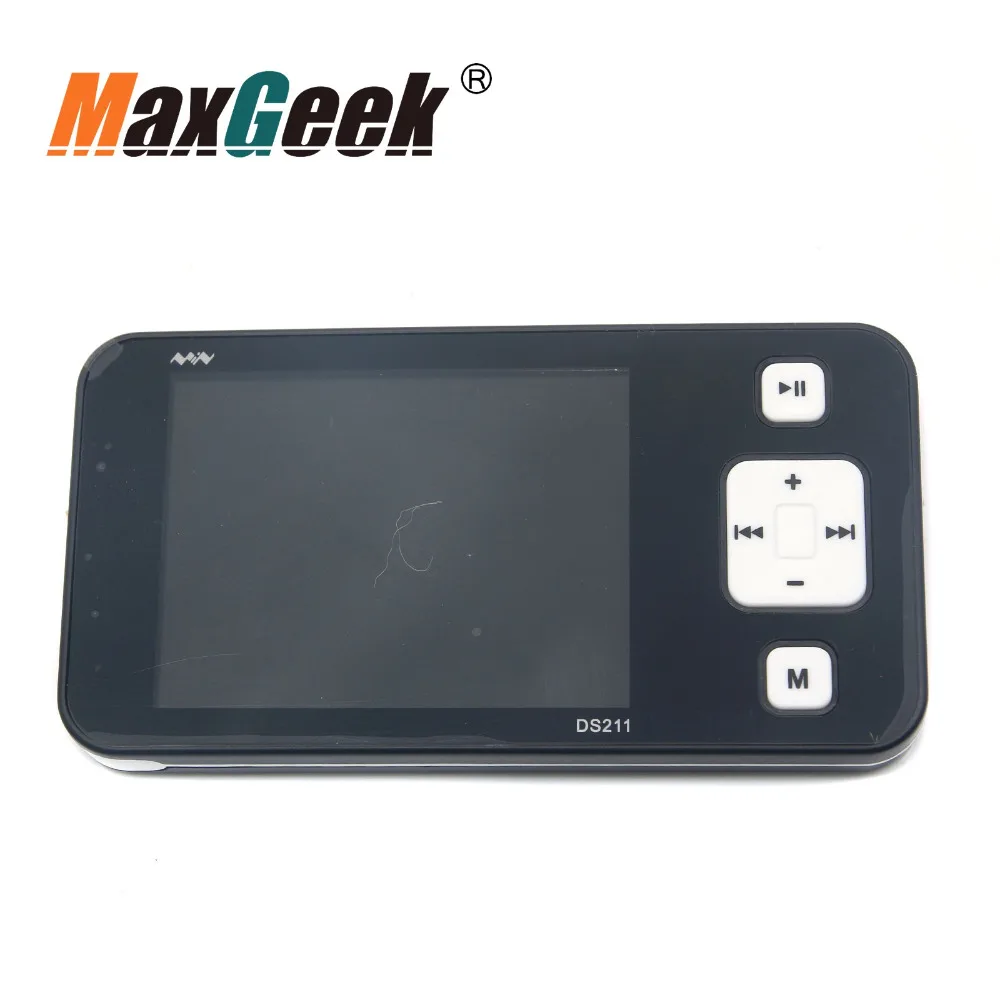

MiniDSO DS211 цифровой осциллограф USB 200 кГц пропускная способность ручной OSC DSO211 обновлен от DSO201

Параметры:
-MCU: STM32F103VC
-ADC: MCU Внутренний ADC
-Количество каналов: 1 аналоговый канал + 1 внутренний канал
-Аналоговая полоса пропускания: 200 кГц
-Максимальная частота дискретизации: 1MSa / s
-Максимальная глубина хранения: 8K
-Скорость горизонтального сканирования: 1uS / Div ~ 2S / Div (1-2-5 шаг)
-Вертикальная чувствительность: 20 мВ/див ~ 10 В/див (1-2-5 шаг)
-Входное сопротивление: 1MΩ
-Соединение: DC / AC
-Режим триггера: триггер подъема/падения
-Режим автоматической регулировки: AUTO_FIT
-Рабочая форма сигнала: -A, RecA, A + RecA
-Выход сигнала: квадратная волна, Синусоидальная волна, треугольная волна, Пилообразная волна
-Режим запуска: автоматический, нормальный, одиночный, нет, сканирование
-Измеренные значения: частота сигнала/период/рабочий цикл,
Напряжение пиковое-пиковое значение/эффективное значение/максимальное значение/минимальное значение/среднее значение
-Память: Встроенный u-диск объемом 8 Мб
-Можно установить количество приложения: 1
-Работа: нажмите клавишу
-Интерфейс USB: MicroUSB
-Аккумулятор: 550 мАч
-Размер экрана: 2,8 дюйм (ов)
-Разрешение экрана: 320 × 240
-Размер: 106.5mmX55.7mmX11.5mm
-Вес (с батареей): 65 г
-Открытый источник: открытый источник слоя приложения
-Сертификация: CE / FCC

Область применения:
-Техническое обслуживание (импульсный источник питания переменного/постоянного тока или инвертор, оборудование для пожаротушения лифтов и зданий, схема промышленного управления)
-Аппаратное обслуживание или отладка программного обеспечения RS232, RS485, I2C, CAN и другие схемы интерфейса связи, светодиодный дисплей и схема драйвера сканирования клавиатуры, бесщеточный двигатель
-Капитальный ремонт аудиоустройств и схем, электронных игрушек и моделей дистанционного управления, автомобильных электронных схем
-Школьное обучение, выщелачивание и электронное производство
-Наблюдение за медленным изменением сигнала (например, реле и Переключение контактов дрожания, кривая заряда батареи и разряда, источник питания с переходным откликом нагрузки, Измерение характеристик датчика температуры)
-Источник питания и соответствующая электронная схема (SCR регулирование напряжения, коррекция коэффициента мощности, электронные энергосберегающие лампы, натриевые лампы, диспрозиевые лампы, ртутные ксеноновые лампы, схема привода)

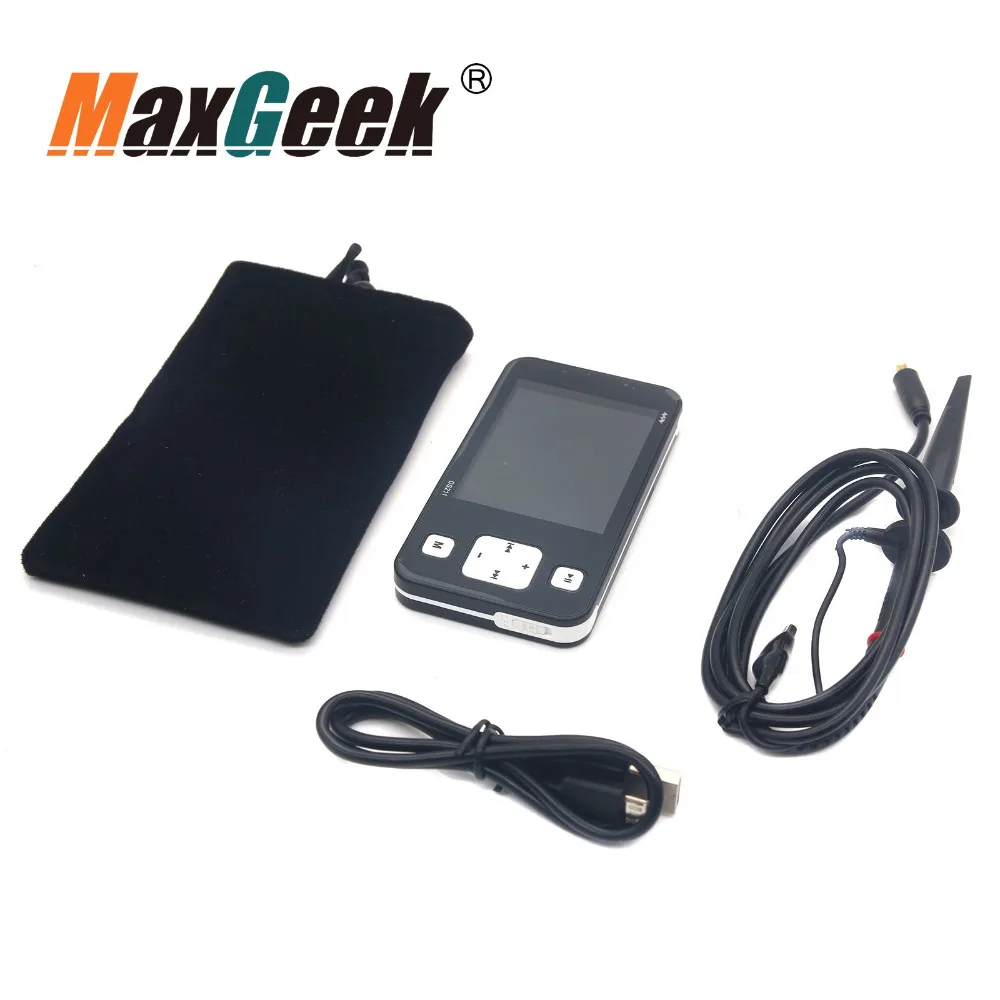

Пакет включает в себя:
-1 осциллограф DS211
-Зонд DS211 MCX (коэффициент затухания: 1:1)-1 шт.
-Руководство пользователя-1 шт.;
