Один. Введение инструментов
Серия VAT-это многофункциональный инструмент, основанный на технологии беспроводной передачи данных 2,4G. Он может измерять напряжение, ток, мощность, зарядку и разрядку, время, температуру и другие физические параметры. Он также может осуществлять защиту от перегрузки по току, защиту от перенапряжения, защиту от перенапряжения, а также ограниченную по времени защиту и другие функции защиты. Прибор может автоматически определять направление тока, а емкость аккумулятора может отслеживаться в режиме реального времени. Прибор отображается на ЖК-экране TFT. Информация о дисплее является всесторонней, гуманизированной и интерактивной.
Два, технические индикаторы
Модель: НДС-1030
Диапазон измерения напряжения: 0 ~ 100 в
Точность напряжения: 0,01 В
Диапазон измерения тока: 0 ~ 30A
Точность тока: 0,01a
Реле: Встроенный
Диапазон измерения температуры:-20 ~ 120 C
Диапазон отображения емкости: 0% ~ 100%
Диапазон измерения мощности: 0 ~ 200 кВт
Точность мощности: 0,001 Вт
Ампер диапазон: 0 ~ 2000kAH
Точность емкости: 0.001AH
Ватт час диапазон измерения: 0 ~ 4000kWH
Watt часовая точность: 0.001WH
Диапазон измерения времени: 0 ~ 99 дней.
Точность времени: 1 секунды.
Диапазон каналов связи: A ~ Z (26 каналов)
Диапазон адресов: 01 ~ 99
Точность напряжения: 2% + 3 слова.
Точность тока: 5% + 10 слов.
Частота дискретизации: 5 раз/сек.
Расстояние связи: 10 метров дальний
Потребляемая мощность измерительной платы: около 0,4 Вт
Потребляемая мощность дисплея: около 0,5 Вт
NCP: 0 ~ 300A (диапазон защиты от перегрузки по току)
OCP: 0 ~ 300A (диапазон защиты от перегрузки по току)
OVP: 0 ~ 100 в (диапазон защиты от перенапряжения)
LVP: 0 ~ 100 в (диапазон защиты от пониженного напряжения)
Время задержки защиты: 0 ~ 10 s
Три. Инструкции по отображению

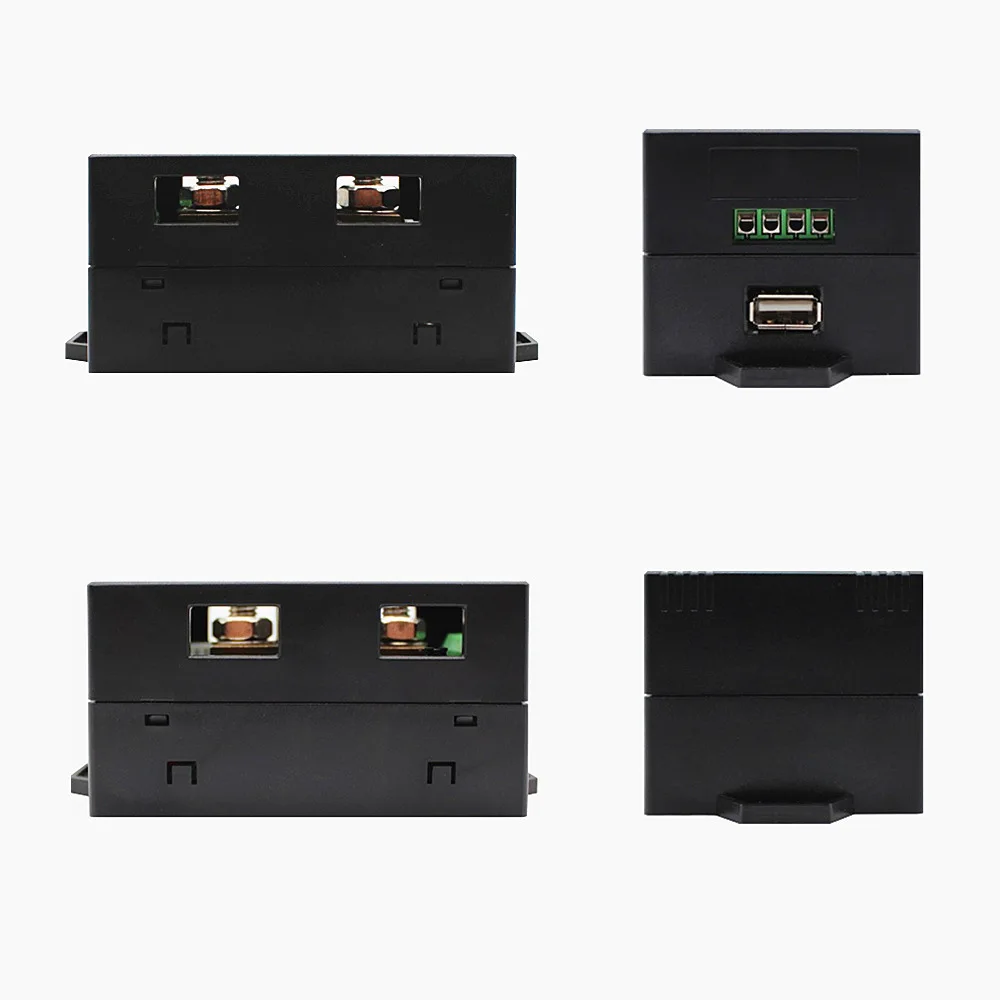

1. Инструмент разделен на две части. Он состоит из модуля дисплея и модуля измерения. Интерфейс модуля дисплея имеет два интерфейса: китайский и английский. Он может быть установлен в настройках языка. Схема главного интерфейса панели дисплея
2. большой дисплей интерфейса шрифта: в большом интерфейсе шрифта отображается только напряжение, ток и другие основные параметры, легко наблюдать, основной интерфейс автоматически переходит к большому интерфейсу отображения шрифта через определенное время, время может быть установлено в настройках системы. Анти-белый интерфейс легко наблюдать при сильном освещении. Пожалуйста, проверьте & ldquo для конкретной операции; инструкции по эксплуатации"

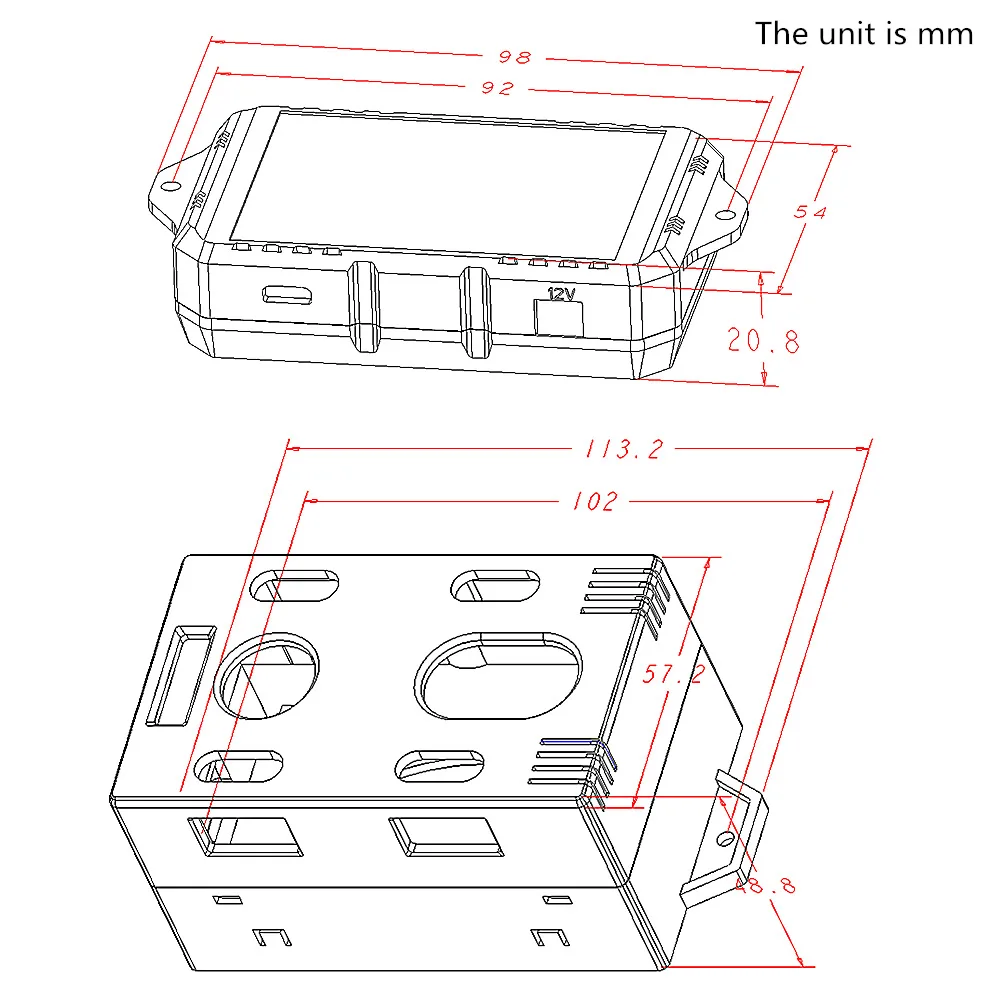

3. Демонстрационная панель серии VAT и измерительный модуль, размер карты (единица мм)
Четыре, инструкции по эксплуатации
Управление выходом: короткое нажатие кнопки «OK», напряжение и ток на выходе, открывая функцию измерения, нажмите еще раз, Функция измерения автоматически отключается и сохраняет параметры. (Функция выключения требует координации реле)
Защита от перегрузки по току: короткое нажатие кнопки «ОК» с помощью верхней и нижней клавиш можно установить ее значение, длительное нажатие кнопки «вверх/вниз» можно установить быстро, значение нуля не считается включением этой функции (функция защиты требует координации реле)
Защита от перегрузки по току: короткое нажатие кнопки «ок» с помощью верхней и нижней клавиш можно задать значение, длительное нажатие кнопки «вверх/вниз» можно установить быстро, значение нуля не считается включением этой функции. (функция защиты требует координации реле)
LVP "Защита от низкого напряжения: короткое нажатие кнопки" OK "с верхней и нижней клавишами можно установить его значение, длинное нажатие кнопки вверх/вниз можно установить быстро, значение нуля считается не включенным. (функция защиты требует координации реле)
OVP & rdquo; Защита от перенапряжения: короткое нажатие и ldquo; OK & rdquo; ключ с верхними и нижними клавишами может быть установлен его значение, длинная нажатия/кнопка вниз может быть установлена быстро, значение нуля не считается включением этой функции. (функция защиты требует координации реле)
CLR "функция нулевой очистки: короткое нажатие и ldquo; OK" ключ, AH, WH, время (H) будет установлено на ноль, & ldquo; летучая мышь в настройке емкости аккумулятора изменится на 0, емкость в реальном времени устанавливается на 100%.
Настройки емкости: когда эта функция включена, короткое нажатие и ldquo; OK & rdquo; key & ldquo; настройки емкости аккумулятора и rdquo; и ldquo; настройки емкости в реальном времени и rdquo; переключение вперед и назад, с верхними и нижними клавишами могут быть установлены значения, Длинные кнопки нажатия/вниз можно установить быстро.
Настройки системы: Установите состояние загрузки по умолчанию, настройки времени задержки, уровень реле, время переключения экрана (нуль считается не включенным), отбеливание экрана.
Настройки Адреса: короткое нажатие и ldquo; OK & rdquo; ключи с верхними и нижними клавишами можно задать свой адрес, можно быстро установить длинные нажатия/кнопки вниз.
Настройки языка: Выберите китайский/английский интерфейс, нажмите & ldquo; OK & rdquo; клавиши с верхней и нижней клавишами для настройки языка.
Настройки канала: короткое нажатие и ldquo; OK & rdquo; настройки канала можно настроить с помощью кнопок вверх и вниз, можно быстро установить длинные нажатие/вниз.
Настройки яркости: короткое нажатие и ldquo; OK & rdquo; клавиши с верхними и нижними кнопками могут быть заданы яркость, Длинные нажатия/вниз клавиши могут быть установлены быстро.
Теплый совет: удерживайте нажатие в опции ADR (около 3 секунд), а затем ослабьте переключатель в & ldquo; LNG & rdquo; и так далее.
Пять, интерпретация имени
Отрицательная защита от перегрузки по току: отрицательное значение тока измеренного тока в линии выше установленного значения, вызывая реле для отключения цепи и достижения эффекта цепи защиты.
Защита от прямого тока: измеренный ток в линии выше установленного значения, срабатывает реле, чтобы отрезать цепь и достичь эффекта цепи защиты.
Защита от пониженного напряжения: измеренное напряжение в линии ниже установленного значения, срабатывание реле для отключения цепи и достижения эффекта цепи защиты.
Защита от перенапряжения: измеренное напряжение в линии выше установленного значения, срабатывание реле для отключения цепи и достижения эффекта цепи защиты.
Емкость аккумулятора: общая емкость тестируемого аккумулятора.
Емкость в реальном времени: процент оставшейся емкости аккумулятора и общей емкости аккумулятора.
