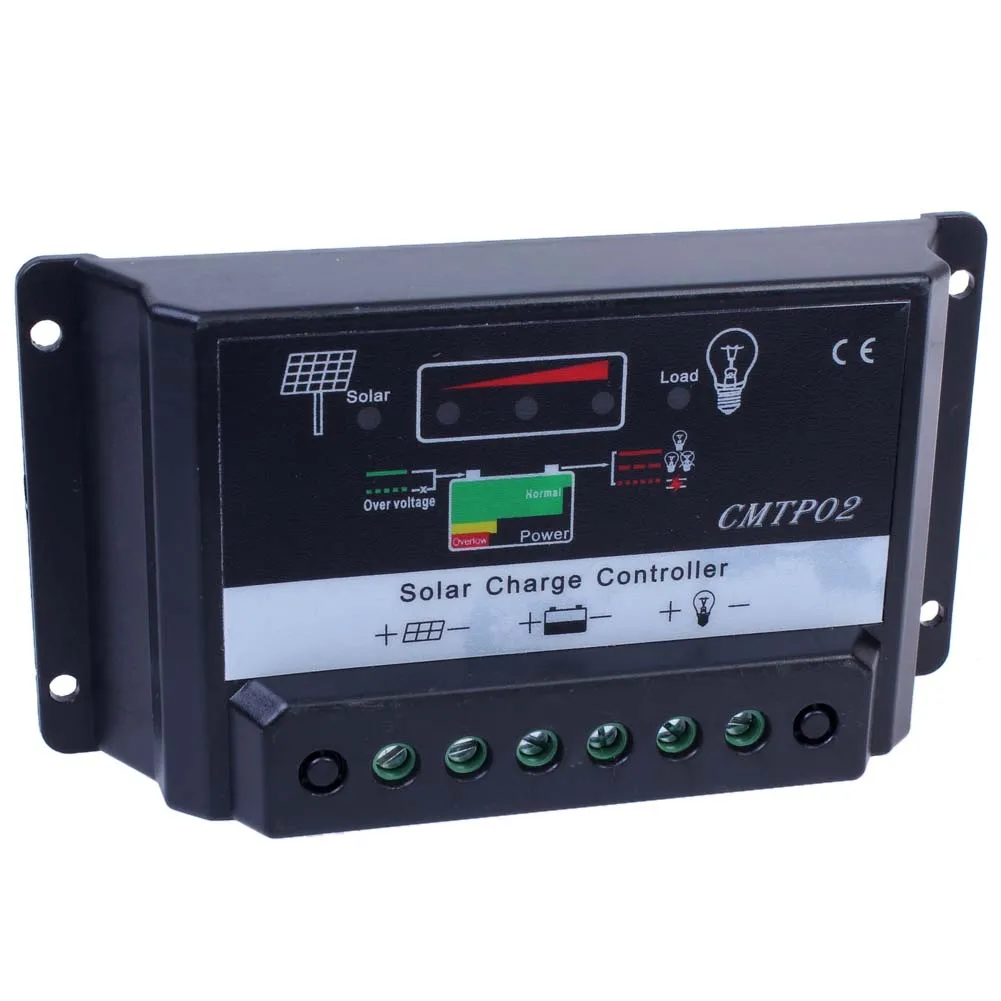

5А Авто Солнечная Панель Контроллер заряда батареи 12В/24В авто ЖК-дисплей

5А Авто Солнечная Панель Контроллер заряда батареи 12В/24В авто ЖК-дисплей

MPPT контроллер солнечного заряда

1. Безопасность
При проектировании продукции мы полностью учитываем безопасность людей и собственности. Однако неправильное соединение может привести к поломке системы или даже к аварийной ситуации. Для вашей безопасности и преимуществ, следующие правила должны быть выполнены во время операции.
. Установка этого продукта должна быть обработана руководством профессионалов в этой области.
. Предотвращает попадание воды, влажности и насекомых во избежание короткого замыкания.
. Держите детей и недеятельных людей вдали от контроллера
. Держите контроллер вдали от электрического нагревателя, нагревательной машины и других высокотемпературных электрических приборов; Избегайте прямого контакта контроллера с изоляцией.
. Перед подключением проверьте номинальное напряжение солнечной панели, батареи и нагрузки. 12В номинальное напряжение 12В, 24В Номинальное напряжение 24В, 48В Номинальное напряжение 48В.
. Убедитесь в правильности соединений между положительными и отрицательными полюсами солнечных панелей, батарей и нагрузок.
. Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте кабель с тонким диаметром, тоньше. Чем больше сопротивление, тем выше температура и выходная мощность.
. Общий номинальный ток панели солнечных батарей и нагрузок должен быть меньше номинального тока контроллера.
. Компоненты системы должны быть правильно и прочно подключены. Предотвращает окисление клемм и плесень, чтобы избежать проблем с подключением.

2. Особенности

. MPPT контроллер солнечного заряда MPPT10-60: по сравнению с обычным контроллером солнечного заряда, этот контроллер MPPT может повысить эффективность на 10%-30%.
. Этот контроллер может заряжать и разряжать одновременно.
. Этот MPPT контроллер имеет идеальную функцию SOC, контроль заряда тока и питание к нагрузкам.
Функция:
. Всегда держите батарею на заполненном состоянии напряжения.
. Предотвращает чрезмерную зарядку аккумулятора.
. Предотвращает чрезмерную разрядку аккумулятора.
. Предотвращает батарею от обратной зарядки до солнечных панелей в ночное время.
. Защита от обратной полярности для аккумулятора
. Защита от обратной полярности для солнечных панелей
. Когда напряжение батареи низкое, контроллер автоматически отключит нагрузку от системы. Если напряжение батареи вернется к норме и нагрузка перезагрузится.
. Защита от грома
. В соответствии с классом напряжения батареи Контроллер может автоматически устанавливать напряжение от заряда, напряжение от нагрузки, Напряжение восстановления нагрузки. (Параметр по умолчанию под25℃ Состояние, заблокированное с помощью процедуры CPU, не может отрегулировать.)

. Контроллер автоматически компенсирует температуру зарядного напряжения в зависимости от изменения температуры окружающей среды.

Предупреждение:
Перед подключением к солнечной панели, Пожалуйста, подключите контроллер к батарее; не используйте солнечную панель питания непосредственно к нагрузкам.
Примечания:
Не используйте лампу для зарядки солнечной панели (лампа слишком слаба для зарядки)
Источник питания постоянного тока для замены солнечной панели вызовет проблемы с контроллером.

Выберите подходящий провод, диаметр которого не должен быть слишком мал, пожалуйста, обратитесь к параметру.

3. Укажите свет и кнопку
. Когда красный светодиод (зарядка) включен, аккумулятор заряжается сильно; когда красный светодиод мигает, аккумулятор MPPT заряжается в постоянном напряжении; когда красный светодиод выключен
. Когда зеленый светодиод (нагрузка) включен, нагрузки работают; когда зеленый светодиод (нагрузка) выключен, нагрузки перестают работать.
. Три светодиода, меняющие цвет (аккумулятор), когда свет красный, это указывает на низкое напряжение, зеленый указывает на полную зарядку аккумулятора, оранжевый указывает на нормальное состояние.

Изменение цвета светодиодное рабочее напряжение указывает область:

Светодиодная лампа, меняющая цвет

12 В

24 В

Красный светодиод

10,5 В-11 в

21 в-22 в

Оранжевый светодиод

10,5~11 V-13,7 V

21~22 в-27,4 В

Зеленый светодиод

≥ 13,7 в

≥ 27,4 В

4. Параметры

Номинальная Vo1tae

12В/24В

Макс.Ток нагрузки

5А

10A

15а

20А

30A

4OA

60А

Диапазон входного напряжения

12 В~20 в/24

Длина ≤ 1 м
Падение петли зарядки

<250 мВ

<250 мВ

<250 мВ

<250 мВ

<250 мВ

<250 мВ

<250 мВ

Длина ≤ 1 м
Падение петли разряда

<50 мВ

<50 мВ

<50 мВ

<50 мВ

<50 мВ

<50 мВ

<50 мВ

Полная зарядка

1,37 в
