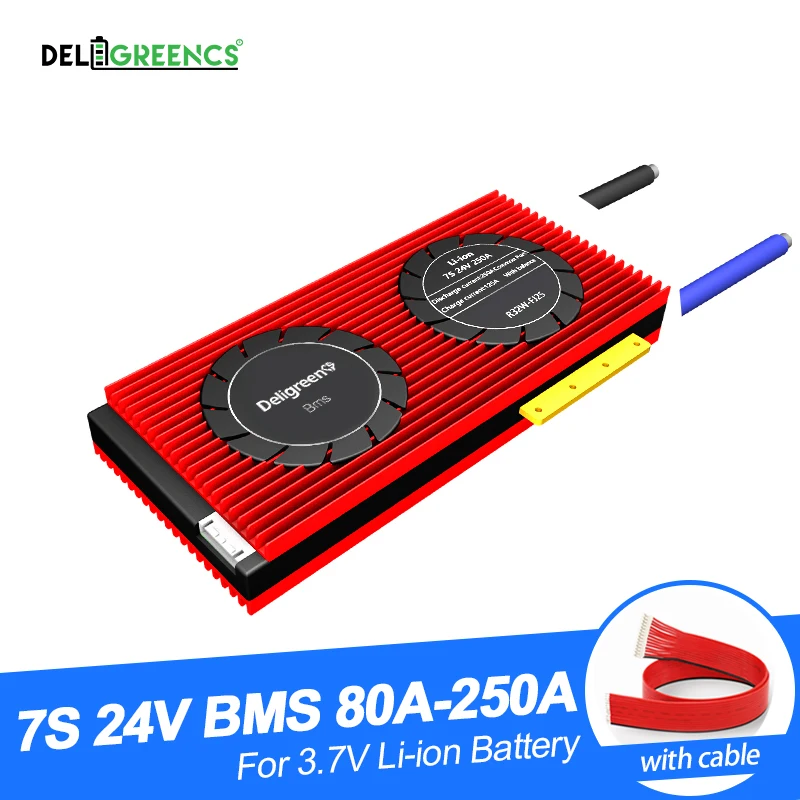

Высокоточный bms 7S 24 в BMS 80A 100A 150A 200A 250A для 18650 26650 литиевый аккумулятор скутера с

Y-плагин-конец

Y-плагин-конец



Датчик температуры (см. Фото ниже)

32912275813





1. Обзор

DG7S PCB используется для аккумуляторной батареи серии 7 24 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

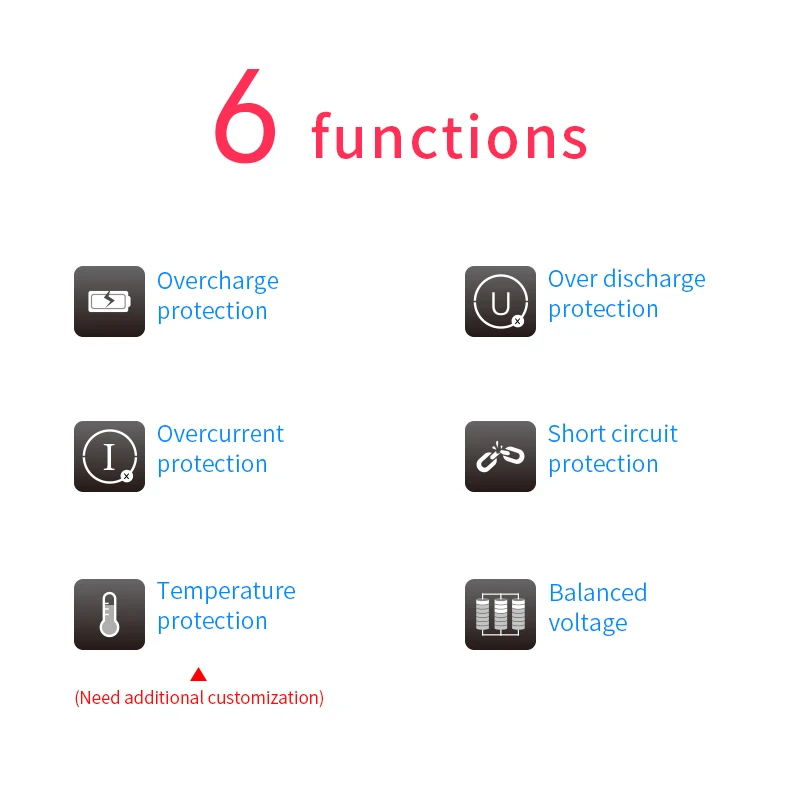

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.



2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.



◆Сильная способность к нагрузке, постоянная разрядка тока 80А, использование высокого сопротивления напряжения, низкое внутреннее

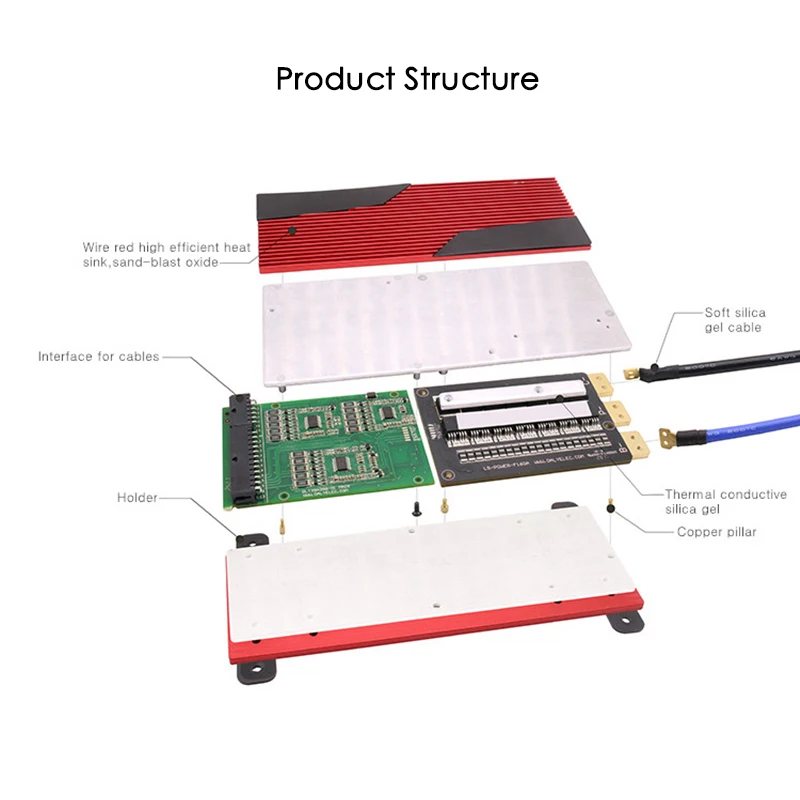

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.



Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.



◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.



◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.



◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие



3. Технические параметры

   (Если вам нужен больший ток заряда, чем по умолчанию для вашего приложения, пожалуйста, свяжитесь с нами для настройки)

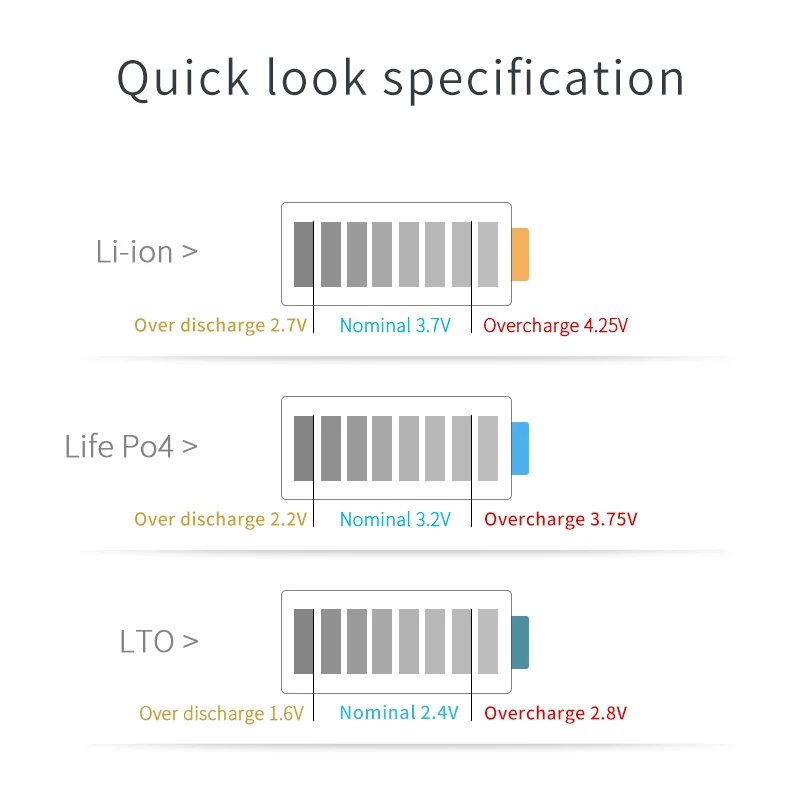

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 80A-250A) Содержание Спецификация Блок Примечание 80а 100А 120А 150А 200A 250А A Разряд Постоянная разрядка тока 80 100 120 150 200 250 A Защита от перегрузки по току 250 ± 50 300 ± 50 400 ± 100 500 ± 100 600 ± 100 600 ± 100 A Зарядка Напряжение зарядки Серия № * 4,25 V Зарядный ток 40 50 60 75 100 125 A Общий порт Зарядный ток 50A по умолчанию A Отдельный порт Защита от перезарядки Напряжение перезарядки 4,25 ± 0,05 V Защита от перезарядки вольт задержка 1. S Разрядка напряжения 4,15 ± 0,05 V Балансировка мощности Баланс мощности вольт 4,18 V Баланс релиз вольт 4,18 V Баланс тока 35 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,7 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 3,0 ± 0,1 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Выключение нагрузки Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Выключение нагрузки Температурная защита Температурная защита Зарядка<0℃, Discharge>70℃ ℃ Может быть настроен Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток ≤ 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -40 ~ 80 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃
