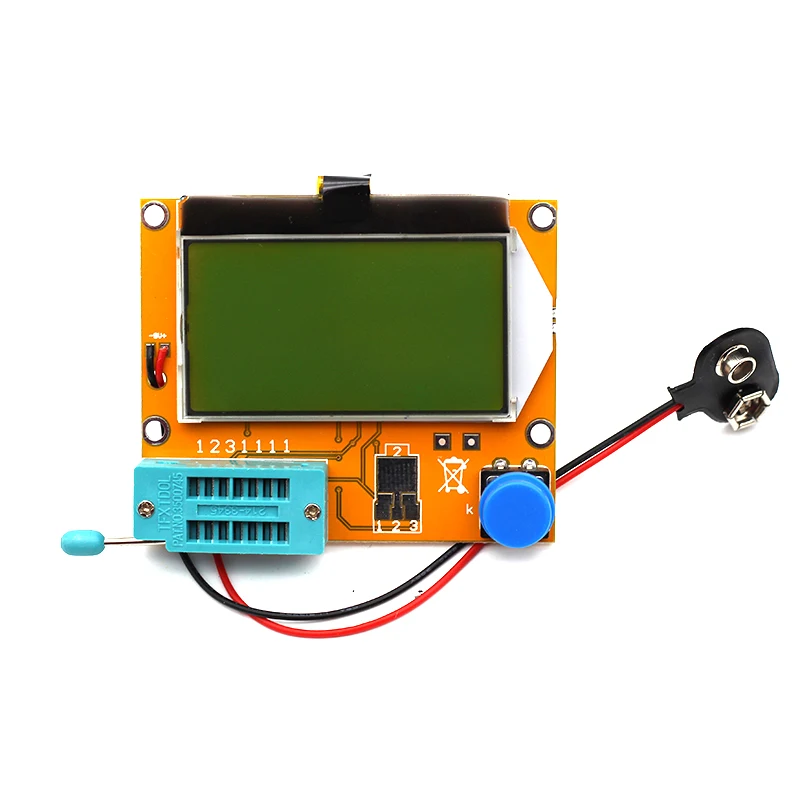

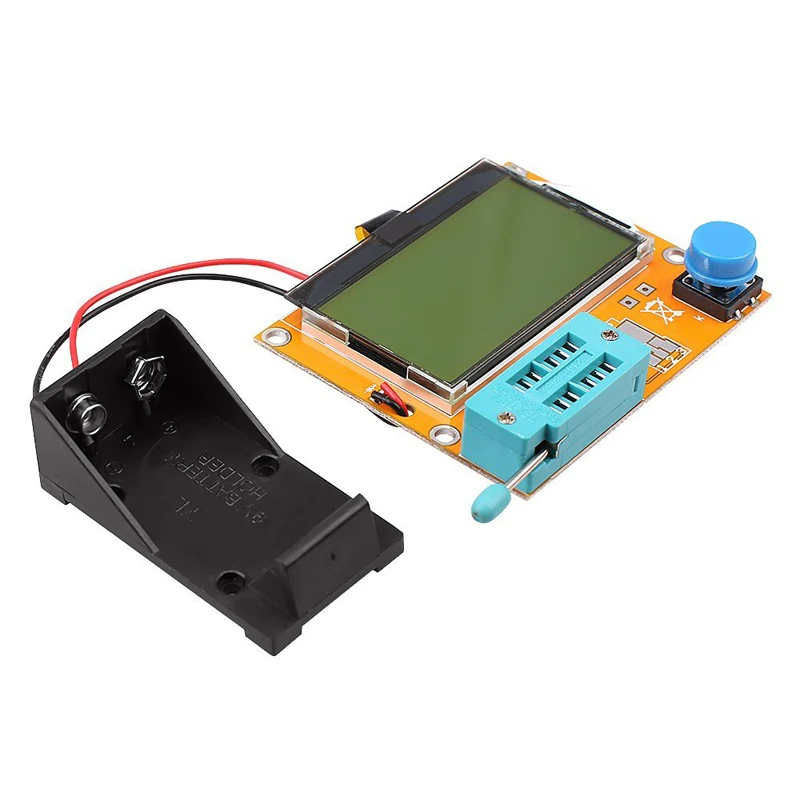

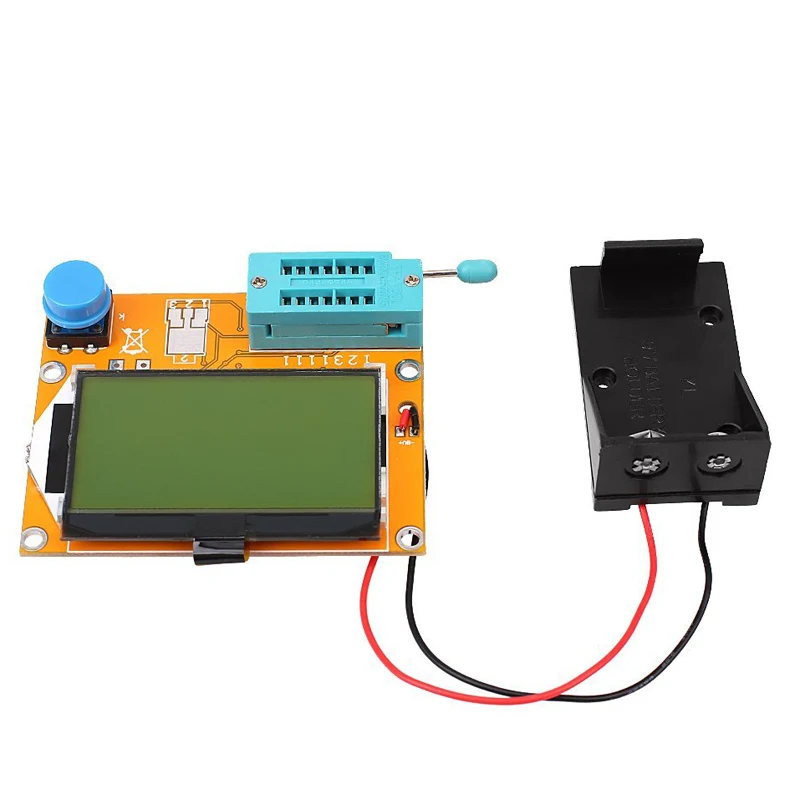

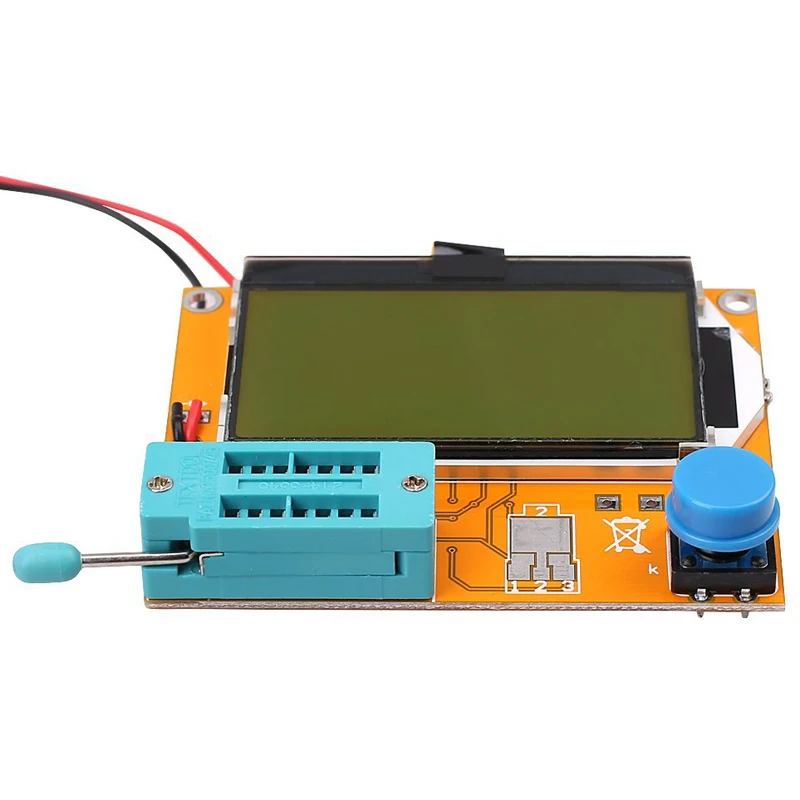

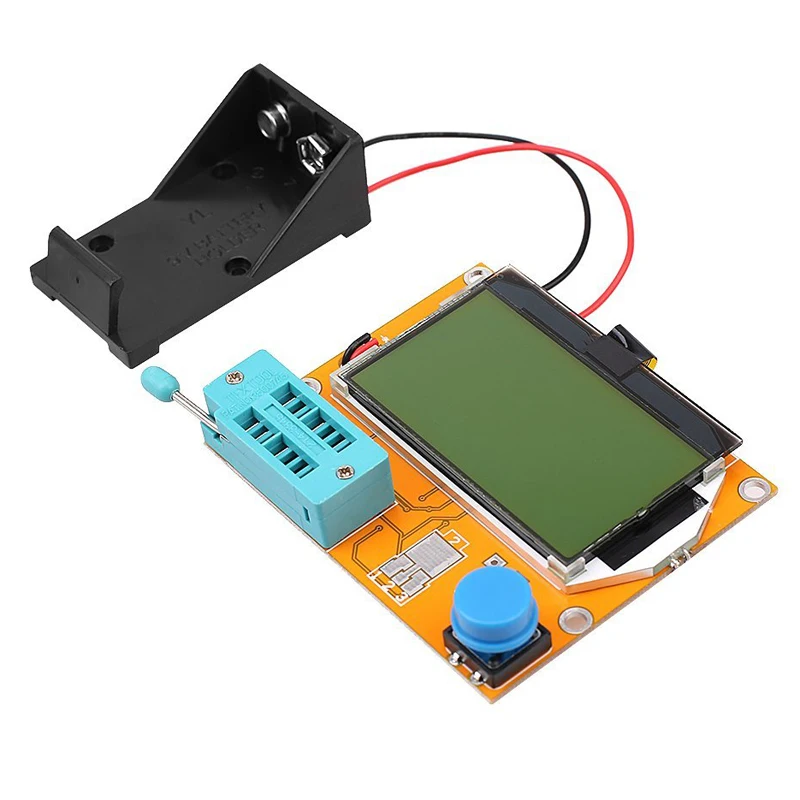

ЖК мультиметр LCR T4 измеритель ESR mega328 M328 тестер транзисторов для DIY Электронный

ЖК мультиметр LCR T4 измеритель ESR mega328 M328 тестер транзисторов для DIY Электронный

Упаковка:

1. A: только в комплекте

2. B:Тестер транзисторов только в комплекте

3. C:Тестер транзисторов только в комплекте

Описание:

1,2018 последняя версия программного обеспечения M328, больше функций. Чип: Atmega328


2,128*64 Большой ЖК-дисплей с подсветкой, только 2ма, когда вы стоите.


3. Использование аккумулятора 9 в(Не входит в комплект)

Диапазон испытаний:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, Светодиодная трубка, ESR,
Сопротивление, регулируемый потенциометр

Сопротивление: 0,1 Ом разрешение, максимум 50 м ом
Конденсатор: 25pf-100000 мкФ
Индукторы: 0,01 mH-20 ч

Новая функция:
1: автоматическое обнаружение NPN и PNP транзисторов, n-channel и p-channel MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов
2: автоматическая проверка штифта компонента и отображение на ЖК-дисплее
3: может обнаруживать транзистор, MOSFET коэффициент усиления диода и основание для определения транзистора эмиттера вперед смещенное напряжение
4: Измерьте емкость ворот и ворот порогового напряжения MOSFET
5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой
Характеристики: для справки
1. Управление одной кнопкой, автоматическое выключение.
2, только 20nA ток отключения.
3, автоматически обнаруживает NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, два диода, Тиристоры малой мощности однонаправленного и двунаправленного тиристора.
4. Устройство для автоматической идентификации компонентов.
5. Измерение коэффициента усиления биполярного транзистора тока и порогового напряжения базового эмиттера.
6. С помощью порогового напряжения базового эмиттера и коэффициента усиления высокого тока для идентификации транзисторов Дарлингтона.
7. Может обнаруживать биполярные транзисторы и защитные диоды MOS транзисторов.
8. Измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно измерять два резистора и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает контактный номер. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, мы можем различить середину и оба конца штифта.
10. Разрешение измерения сопротивления составляет 0,1 Ом, можно измерить 50 м Ом.
11, может измерять емкость емкости 30pF-100mF, разрешение 1pF.
12,2 мкФ больше конденсаторов могут одновременно измерять эквивалентные серии значений сопротивления ESR. Два могут отображаться с десятичным значением, разрешением 0,01 Ом.
13, может быть в правильном порядке и символ диода отображает два диода, и дает диод вперед напряжения.
14. Светодиод обнаруживается как диод Вперед напряжение выше. Комбо светодиода идентифицируется как два диода.
15. Возможно определение разложенного напряжения Eeverse менее 4,5 В диода Зенера.
16, может измерять одну диодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или эмиттеру штифта, он может измерить емкость коллектора или эмиттера.
18 можно получить с помощью одного измерительного выпрямителя мостового соединения.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.
