Передатчик и приемник LoRa дальнего действия 2 Вт 433 МГц iot lora uart rs232 rs485 радиомодем

Передатчик и приемник LoRa дальнего действия 2 Вт 433 МГц iot lora uart rs232 rs485 радиомодем

Уважаемые покупатели, пожалуйста, напоминайте следующее:

1. Посылка включает в себя1 шт.2w lora модульИ 1 шт. магнитная антенна и 1 шт. соединительный кабель. Для вашего успешного теста, мы настоятельно рекомендуем вам, по крайней мере, купить2 шт. модулей(Один для передатчика, другой для приемника)

2. Параметры по умолчанию, установленные на заводе, 433,250 МГц, RS232 и RS485,240bps скорость передачи данных, 1200BPS скорость передачи данных интерфейса, 2 Вт, 5 в постоянного тока;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

5. Если требуется 12 В постоянного тока, пожалуйста, сообщите мне после размещения заказа.

Технические характеристики:

Продукты Особенности:

 ● Поддержка UHF(410-470 МГц) пользовательского программирования;

● RS-232 и RS-485 ttl по индивидуальному заказу;

● Серийная скорость передачи данных 1200-9600bps, скорость передачи данных по воздуху 240-9600bps, установленная пользователем;

● Короткое время передачи; Задержка передачи менее 3 мс;

● 30 км LOS дальность передачи;

● Высокая чувствительность до-136dBm;

Технические параметры:

Частотный диапазон

410-470 МГц

Стабильность частоты

≤ ± 10PPm

Передача Мощность

2 Вт

Модуляции

Воздушный скорость передачи данных

240-9600bps

Интерфейс

RS232 и RS485(TTL по индивидуальному заказу)

Питание

5V @ 2A(8 ~ 36V на заводе)

Интерфейс формат данных

8E1/8N1/801

Дальность передачи

30 км в открытом и прозрачном воздухе, с максимальной мощностью 2 Вт, 5dBi антенной усиления, высота более 2 м,

Скорость передачи данных по воздуху: 240bps

Чувствительность приема

-136dBm @ 240bps/-120dBm @ 9600bps

Пропускная способность канала

125 кГц @ 240bps/250 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5а (максимальный выходной ток не менее 2А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 500 г

  Измерение

Pin-определения

Контакты

XZ-DT78-LX

Обратите внимание

DB9 Штекерный соединитель

-1 шт.

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

XZ-DT78-LЧастота

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечении.

Программное обеспечение для программирования

1,1Ввести режим настройки

Оборудование: Подключите 8ThНожка с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта составляет 9600 8N1

Программное обеспечение: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT78 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

1,2Настройка частоты 0 канала (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту канала записи 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Одинаковые XZ-DT78 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи. Dip-переключатель может устанавливать частоту только в канале 0.

1,3Интерфейс скорость передачи данных настройки

Формат> WBA

Возврат <Com_Rate:1200L

Объяснение> WB означает скорость передачи данных через интерфейс записи

A ~ E means1200 ~ 9600bps;A = 1200L, B = 1200H, C = 2400, D = 4800, E = 9600

Примечание: A = 1200L,1200 интерфейс, 240BPS передача воздуха, самая длинная дистанционная связь.

1,4Паритет биты настройки

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5Прочитали все параметры команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверки: 8N1

Объясните выходные XZ-DT78 текущие рабочие параметры

1,6Выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT78 режим настройки выхода, если XZ-DT78 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

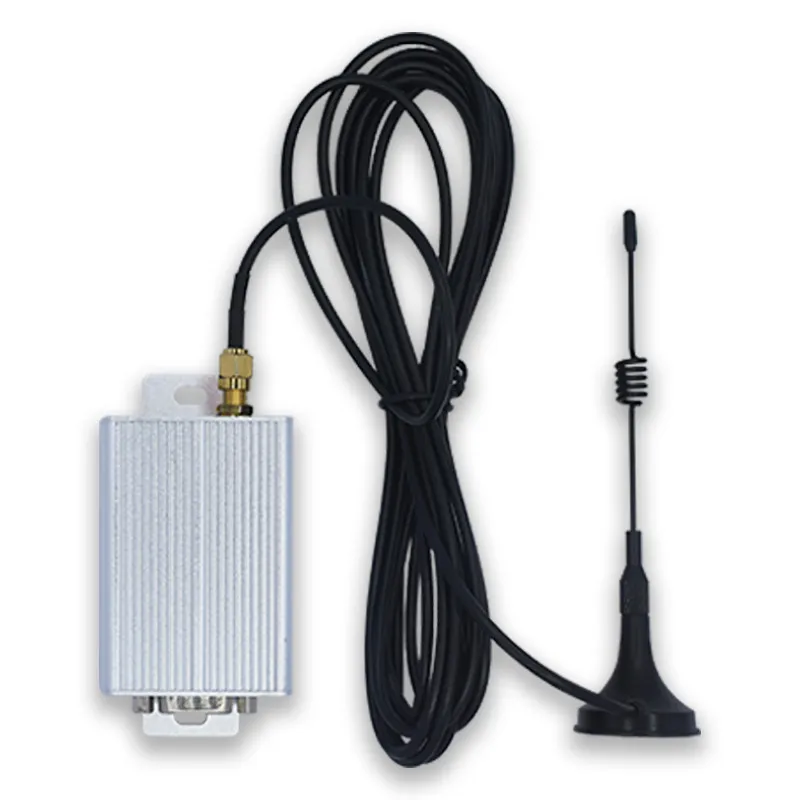

Посылка включает 1 шт. LoRa радио модем, 1 шт. rs232 и rs485 соединительный кабель, 1 шт. маленькая присоска антенна

Инструкции по подключению:

Для дальней передачи рекомендуется использовать антенну с высоким коэффициентом усиленияДля лучшей производительности.

Следующая антенна с зажимом-один из вариантов,PLЛегко нажмите на следующую картинку и закажите дополнительно.

Для изучения большего количества продуктов

Приложений

● Добыча нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети

● Водяные скважины, система мониторинга очистки воды и сточных вод

● Планирование мощности, автоматизация распределения, контроль нагрузки

● Система позиционирования GPS, мобильная передача данных

● Землетрясение, метеория, охрана окружающей среды и управление городским освещением

● Управление процессом железнодорожной, транспортной, металлургической, химической промышленности и промышленной автоматизации

● Мониторинг и контроль судна (UMV), связь данных управления роботом

● Армия, полицейские коммуникации

● Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данных
