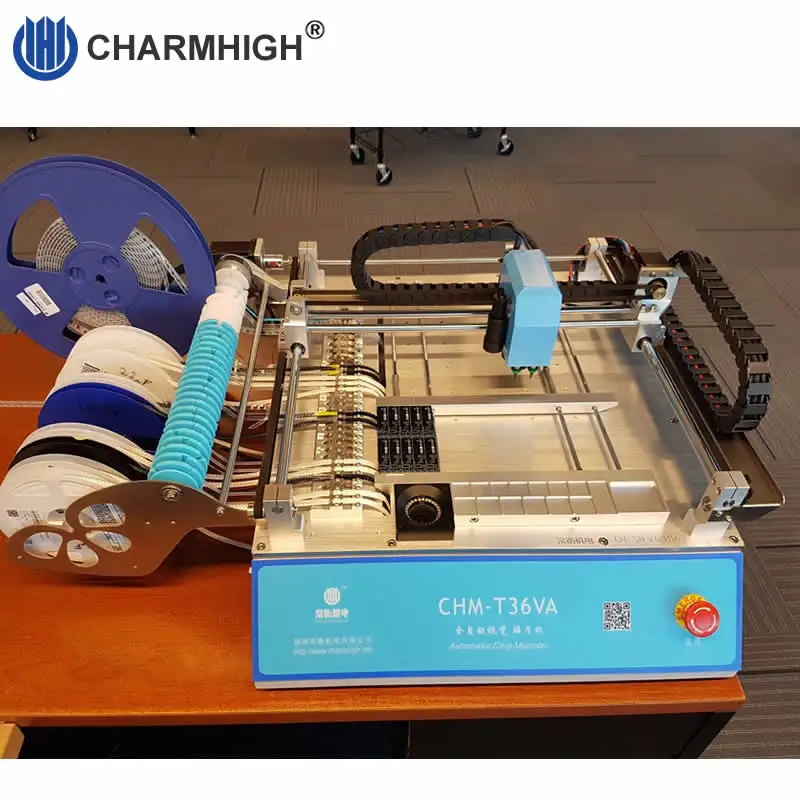

Charmhigh CHM T36VA SMT Pick and Place Machine Внешний ПК управление замкнутым контуром 2 камеры chmt36va

Charmhigh CHM T36VA SMT Pick and Place Machine Внешний ПК управление замкнутым контуром 2 камеры chmt36va

Горячая распродажа! Бестселлер --- CHMT36VA (система видения + внешний компьютер)

Настольная SMT машина для выбора и размещения

С регулировкой вверх и вниз Две камеры, 220v 110v

Поддержка 0402-5050,SOP, QFN, TQFP...

Рабочее видео на Youtube:

Бесплатная доставка DHL от двери до двери...

Доставка дней 5-8 дней от двери до двери.

Или вы можете забрать машину с нашего завода напрямую.

Машина в наличии, она может быть отправлена очень быстро.

Вес брутто: 76 кг

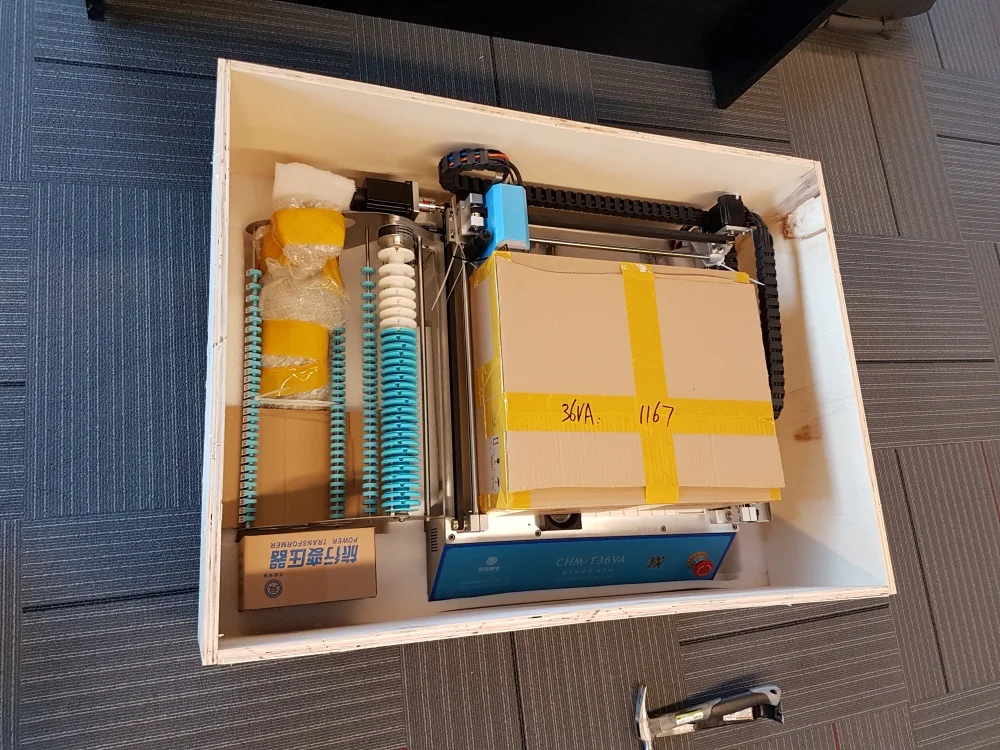

Упаковка: деревянный чехол (безопасная упаковка)

Примечание: Эта ссылка не включает компьютер, вы можете напрямую использовать свой собственный компьютер.

Машина завершена, готова к работе, каждая машина будет протестирована на 100%, контроль качества.

Пожалуйста, приобретайте его с уверенностью.

Гарантия качества, качество лучше, чем у других брендовых машин.

Описание:

Основной параметр

Модель

CHM-T36VA

Площадь печатной платы

10 мм * 10 мм-355 мм * 355 мм

Перемещение по оси X Y

420*460 мм

Диапазон перемещения оси Z

15 мм

Головки для размещения

2 штуки

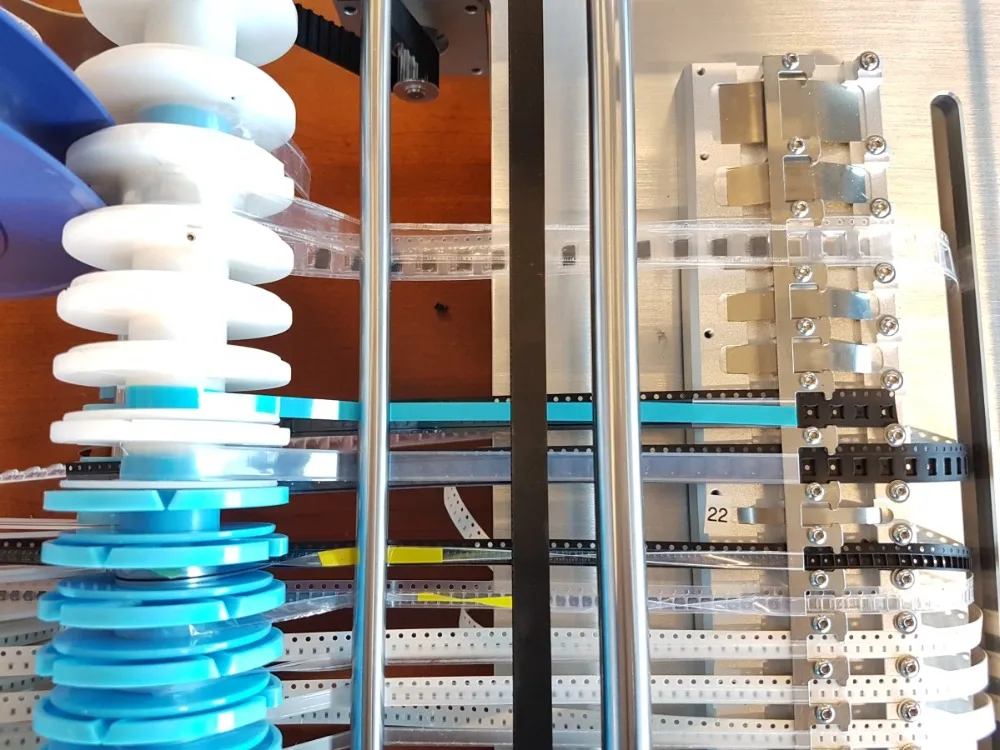

Питатели

8 мм = 2 2 шт., 12 мм = 4 шт., 16 мм = 2 шт., 24 мм = 1 шт.,

Передний оптовый IC лоток = 14 шт, пользовательский IC лоток

Система видения

Две камеры (вверх и вниз камеры)

Привод

Система управления шаговым приводом с замкнутым циклом, убедитесь, что никогда не потеряете шаг

Самовозвращающееся Обнаружение оси Z

Да, предотвращает поломку сопла

Вытяжной self-возврат

Да

Метод обнаружения утечки материала

Вакуумное обнаружение, Обнаружение видения

Скорость крепления

3000cph (выключение зрения); 2600cph (включение зрения)

Точность крепления

Plusmn0.025 мм

Компоненты

0402-5050,SOP,QFN,(ширина ленты: 8 мм, 12 мм, 16 мм, 24 мм)

Размер машины

L 960 мм * W 705 мм * H 335 мм

Вакуумный насос

-92 кПа (2 шт., встроенный, бесшумный)

Внешний источник воздуха

Нет необходимости (машинный встроенный бесшумный вакуумный насос 2 шт.)

Удобное программное обеспечение

Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS .. и т. Д.

Напряжение

220V (110V),50 Гц/60 Гц

Вес нетто

65 кг

Вес брутто

76 кг/110*80*53 см

CHMT36VA совместимое программное обеспечение:Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS .. и т. Д.

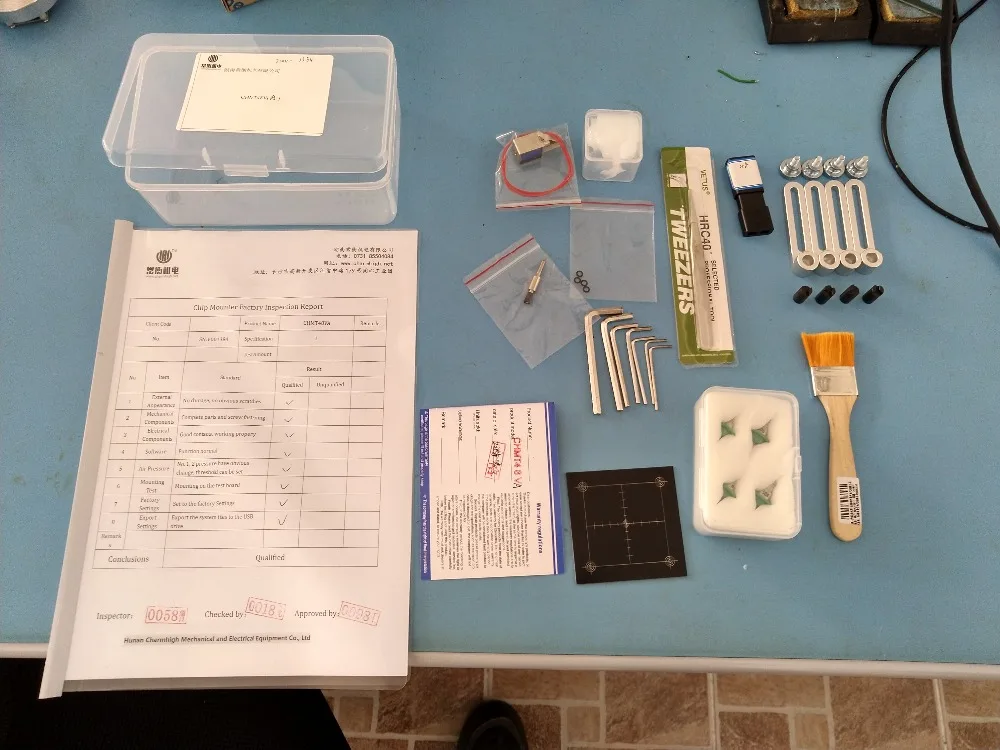

Стандартный упаковочный лист для CHMT36VA: (необходимо подготовить Внешний ПК самостоятельно)

1) SMT Настольный станок CHMT36VA * 1

2) сопло Juki * 4 (503, 504, 505, 506).

3) 8GD usb драйвер * 1

4) Смазка * 1

5) вытяжной штырь: 2

6) катушка для натяжного штифта: 1

7) шестигранный ключ: 6

8) Пинцет: 1

9) Кисть: 1

10) Руководство пользователя на английском языке: 1

Конкурентные преимущества: (CHMT36VA)

1. Удобное программное обеспечение, встроенная Linux система машины, стабильная промышленная основная плата, независимая работа, нет необходимости в внешнем компьютере, работа проще и удобнее, быстро учится.

2. Встроенный сенсорный экран, нет необходимости в внешнем мониторе, комнатной сохранности, более удобной эксплуатации, поддержка USB мыши.

3. Две камеры видения сверху и снизу, корректируют положение каждого компонента, вы можете просмотреть изображение с экрана для каждого компонента. (максимальный размер компонента 22*22 мм)

4. Он имеет гибкое зажимное приспособление PCB, подходит для различных размеров PCB.

5. Он поддерживает пользовательский лоток IC, лоток IC может быть закреплен на машинном столе.

6. Две монтажные головки с 2 насадками Juki, насадка Juki внутри магнита, поэтому ее можно снять пальцем, нет необходимости разбирать с помощью гаечного ключа, угол вращения сопла-180 градусов до + 180 градусов.

7. Все-в-одном машина, 29 шт. кормушки включены в машину, нет необходимости покупать другие детали, машина готова к работе.

8. Обнаружение оси Z, Тяговая игла машины автоматически возвращается в происхождение, чтобы избежать поломки сопла.

9. Максимальная высота компонента поддержки 5 мм.

10. Управление замкнутым контуром, ось X,Y с кодером, не выходя из строя.

11. PCB откалиброван двумя позициями компонентов, затем остальные компоненты будут откалиброваны автоматически.

12. С вакуумным обнаружением, с автоматической подачей, если один компонент сосет криво, он автоматически бросит его в депозитную зону, а затем выберите новый, чтобы установить снова.

13. При обнаружении видения камера будет автоматически корректировать угол компонента и разместить на печатной плате правильное место. Если головки не захватывают компоненты, камера обнаружит их и вернется, чтобы забрать снова, 3 раза не выбирая, машина будет оповещать и останавливать, после поставки материала, а затем продолжать работать, не нужно начинать снова.

14. Поставляется с инструментом преобразования (версия ПК), редактировать рабочий файл в компьютере и загружать рабочий файл в машину через порт USB, быстро и удобно.

15. Поддержка панелей.

16. Если у вас нет файла PCB, вы можете создать новый рабочий файл для программирования непосредственно в машине.

17. Поддержка одного шага.

18. Поддержка резки ленты/основной материал/материал трубки.

100% высокие отзывы клиентов:

Машина работает с высококачественным соплом Juki:

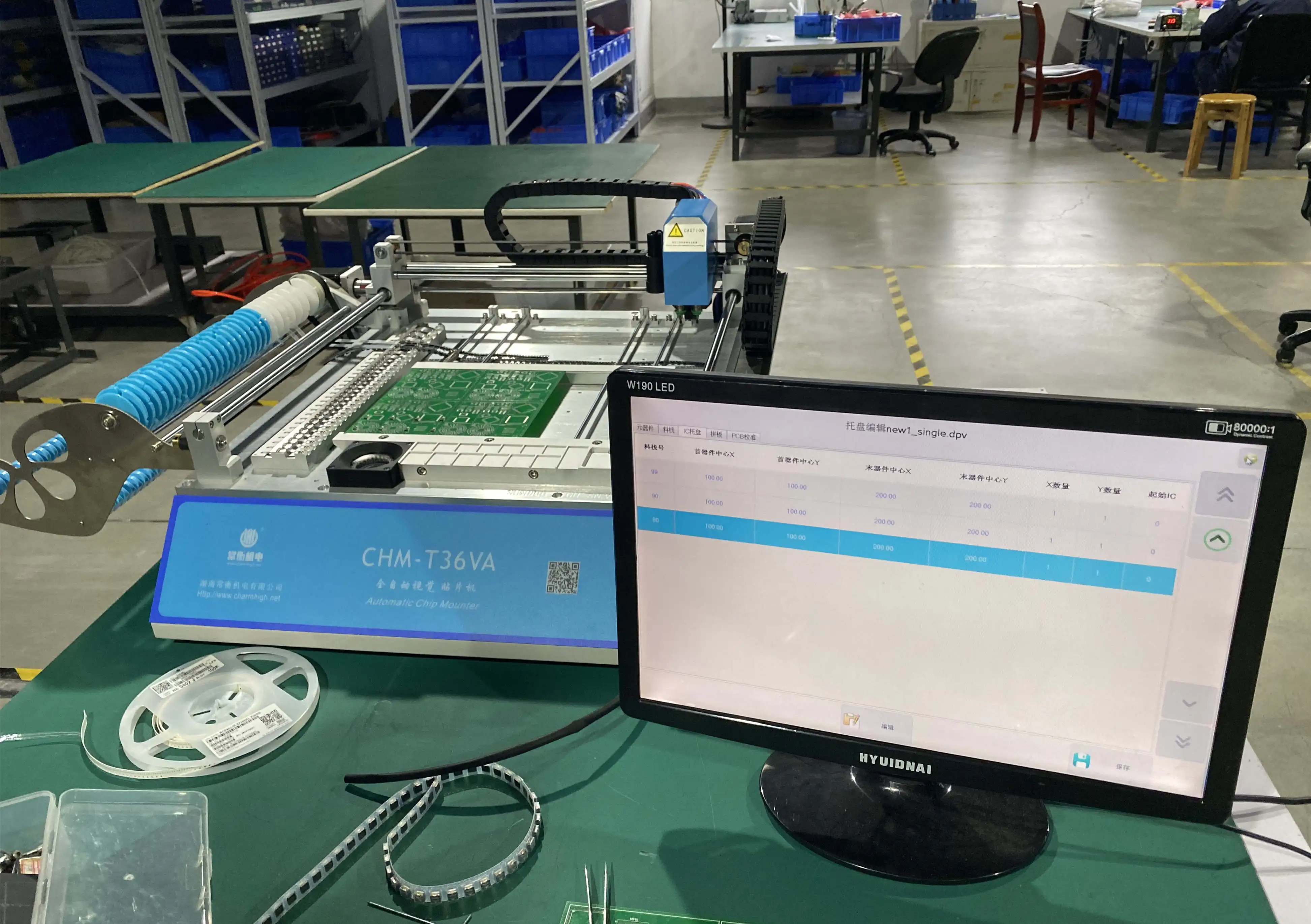

С планшетным ПК (система windows) также поддерживается: (Эта ссылка не включает планшетный ПК)

Система шагового двигателя с сервоприводом с замкнутым контуром высокого давления, гарантирует, что шаги никогда не будут ослаблены:

Пользовательский лоток IC:

Образцы:

Обратите внимание:

Машина для выбора и размещения в комплекте со всеми аксессуарами, включенными в посылка, прошел контроль качества.

Это все-в-одном машина, готова к использованию!

Вы можете использовать его при получении. Хорошая послепродажная техническая поддержка, пожалуйста, приобретайте ее с уверенностью.

Наслаждайтесь вашим выбором и размещением машины!

Обслуживание и гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части машины, фабричные надежные прямые поставки.

Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации.

Предоставляем один послепродажный сервис.Каждая машина 100% протестирована задолго до отправки.
