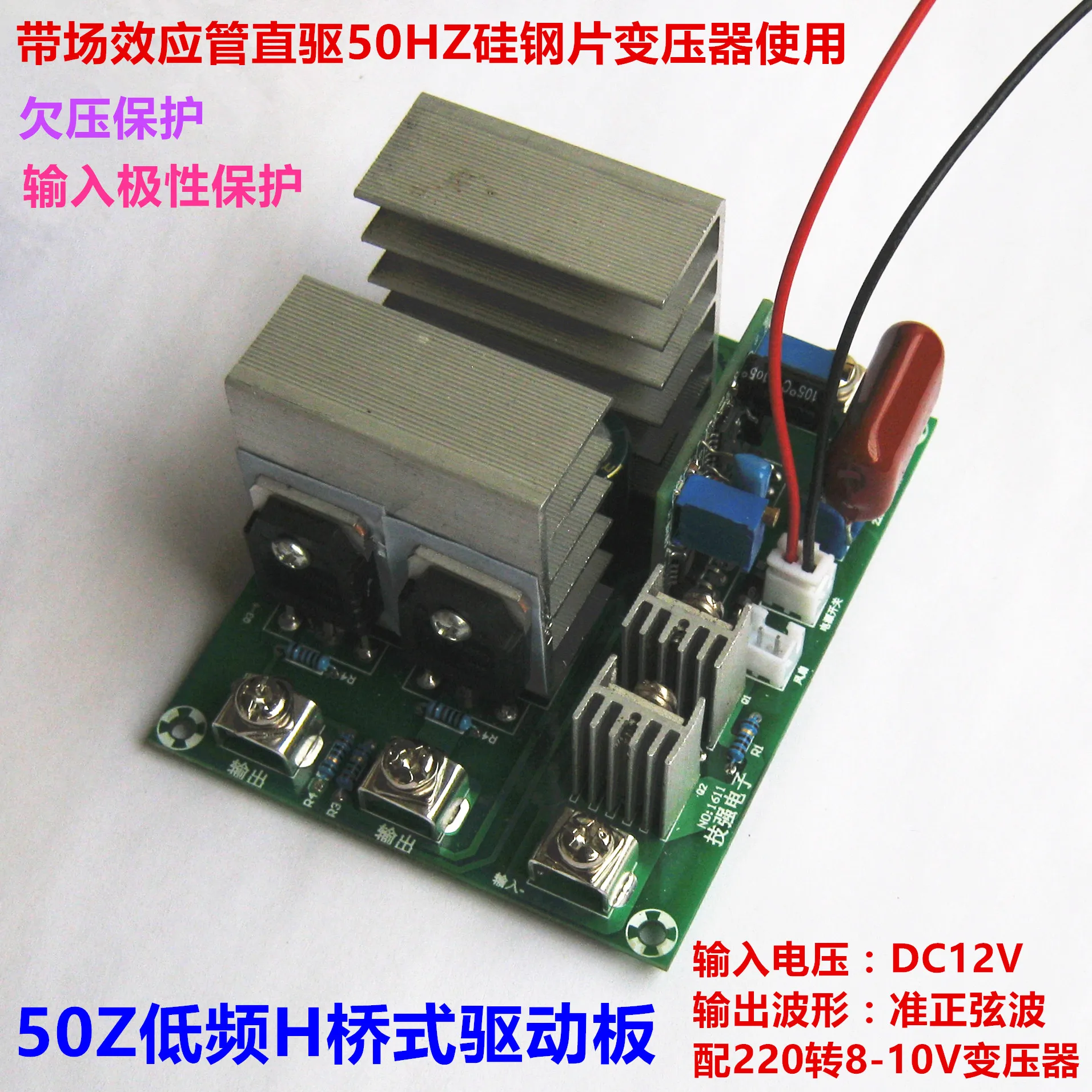

Трансформатор напряжения 12 в Boost мост 220 В 50 Гц плата инверторного привода 500 Вт с

Трансформатор напряжения 12 в Boost мост 220 В 50 Гц плата инверторного привода 500 Вт с

Выключатель питания: клемма выключателя питания, обозначенная словом «выключатель питания», используется для управления работой платы. Для управления работой платы необходим переключатель.

Входное напряжение: 10 в-15 в

Выходная частота платы: 50 Гц

Выходные формы волн: квадратные, квазисинусоидальные (определяются использованием трансформаторов и отзывы Ю напряжения 220 В, без разворота)Корм(Отбор проб напряжения 220 В)

Квадратная волна, должна быть подключена к обратной связи по напряжению, иначе будет огромный ток без нагрузки, серьезные проблемы с нагревом)

Отзывы напряжения(Отбор проб напряжения 220 В)Отзывы напряжения 220 В(Отбор проб напряжения 220 В)Должен быть подключен

Квазисинусоидальная пластина привода инвертора

Трансформатор напряжения 220 в 8-12 В с внешним 50 Гц, более чем на 10 в больше, чем напряжение обратной связи 220 В, может быть нестабильным напряжением, низковольтная одна обмотка (стандартный трансформатор из листовой кремниевой стали) без потери нагрузки должна быть небольшой, конец 220 В общего кольцевого трансформатора ва также тока 25 мА, Для справки, переменное напряжение тока большой нагрузки. Устройство не используется.

Мощность трансформатора подходит для 800 Вт, максимальная выходная мощность 500 Вт

Небольшие трансформаторы не производят высокой мощности, например, трансформаторы 50 Вт не производят мощность 80 Вт

Функция стабилизации напряжения: когда трансформатор близок к 12 В, нет функции стабилизации напряжения, Выходная квадратная волна, функция стабилизации напряжения направлена против трансформатора 8-10 В, И есть точная настройка для клиента, чтобы настроить напряжение самостоятельно. Функцию стабилизации напряжения необходимо подключить к плате 220 В.Отбор проб напряжения 220 В

С функцией обратной защиты входа

Функция защиты от пониженного напряжения 10 в

Выходная частота: 50 Гц, можно точно настроить (перед отправкой была настроена на 50 Гц)

Выходное напряжение настроено примерно до 220 В перед отправкой. Этот тип стабилизатора напряжения переменного тока имеет небольшие колебания.

Ток холостого хода: ток пластины не подключает сам трансформатор к менее 40 мА, Размер трансформатора и материал листа кремниевой стали трансформатора, напряжение трансформатора 8 в или 12 В влияет на разгруженный ток.

К выходу трансформатора можно добавить небольшой вентилятор, чтобы исправить форму волны и вывести приблизительную синусоидальную волну, но добавление емкости будет потреблять определенное количество электрической энергии, снижает эффективность преобразования, без индуктивной нагрузки, не рекомендуется дополнительная емкость.

Маленькая красная линия на плате, черная линия, соответствующая белой розетке, обозначается выключателем питания (выключатель питания), то есть черная линия красной линии подключена к плате для начала работы, необходимо обратить внимание на тест, Линия переключения не касается высокого напряжения 220 В.

Рассеивание тепла, как правило, при мощности менее 300 Вт, охлаждающий вентилятор не требуется, при мощности более 300 Вт добавьте охлаждающий вентилятор.

Вопросы, требующие внимания:

1. Трансформаторы должны вводить 220 В, 50 Гц, выход 8 В, 50 Гц трансформатор из кремниевой стали, кольцо, R, E, C может быть.

2. Одиночный 8 в (всего две линии на конце 8 в).

3. Проводка должна быть подключена ко всем линиям трансформатора перед проведением испытания мощности.Не подключайте сторону к электричеству.

4. Коррекция синусоидальной волны может использоваться для подключения вентиляторов, телевизоров, ламп, фонариков, угловых шлифовальных машин и двигателей других серий.

5. Если вы хотите экспортировать достаточное количество энергии, вам необходимо обеспечить входную мощность.Небольшие аккумуляторы, тонкие входные линии и небольшие трансформаторы, невозможно экспортировать высокую мощность.Некоторые клиенты в последнее время не понимают выходную мощность платы инвертора, максимальная выходная мощность платы инвертора составляет 300 Вт, но некоторые клиенты думают, что 30 Вт трансформатор хотел бы иметь выходную мощность 100 Вт или 300 Вт. Некоторые друзья с здравым смыслом должны понимать, что трансформатор 30 Вт не может выводить мощность 300 Вт. Конечно, инвертор не может позволить 30 Вт производить 30 Вт Выходная мощность трансформатора больше, чем мощность 30 Вт.

6.Индуктивный трансформатор утечки нельзя использовать для платы такого типа, как трансформатор микроволновой печи, станция подкачки, трансформатор на пусковой площадке. На двух основных этапах таких трансформаторов есть несколько чипов кремниевой стали, и мощность очень высокая.

7. Ручная обмотка трансформатора не подходит для этой платы. Большинство друзей вокруг трансформатора не могут достичь стандарта, потому что количество петель вокруг трансформатора меньше стандарта.

Выходное напряжение холостого хода зависит от коэффициента напряжения трансформатора и входного напряжения батареи. Если пустая нагрузка нормальная, нагрузка сильно снижается, а мощности трансформатора недостаточно. Мощности недостаточно для включения следующих условий. Сам трансформатор представляет собой небольшой силовой трансформатор, выбирается многообмоточный трансформатор большой мощности, выбирается обмотка трансформатора 12 В. Это связано с тем, что производитель трансформатора делает это в соответствии с общим распределением мощности, например: трансформатор 500 Вт с двойной обмоткой 28 в, обмотки 9 В и двойной обмоткой 12 В, производитель может распределять основную обмотку 400 Вт на двойную обмотку 28 в, остальные 100 Вт делятся на обмотку 9 В и двойную обмотку 12 В, На этот раз инвертор использует обмотку 12 В или обмотку 9 В, не может производить высокую мощность. Даже 100 Вт невозможно. Кроме того, при падении нагрузки также учитывается, что входной провод слишком тонкий, а аккумулятор слишком мал. Небольшие аккумуляторы, тонкие провода и небольшие трансформаторы не могут напрягать платы. Коэффициент переменного напряжения также влияет на выходное напряжение. Самой очевидной производительностью на данный момент является низкое напряжение холостого хода, например, черно-белый Телевизор с двойным напряжением 220 В 17 в.
