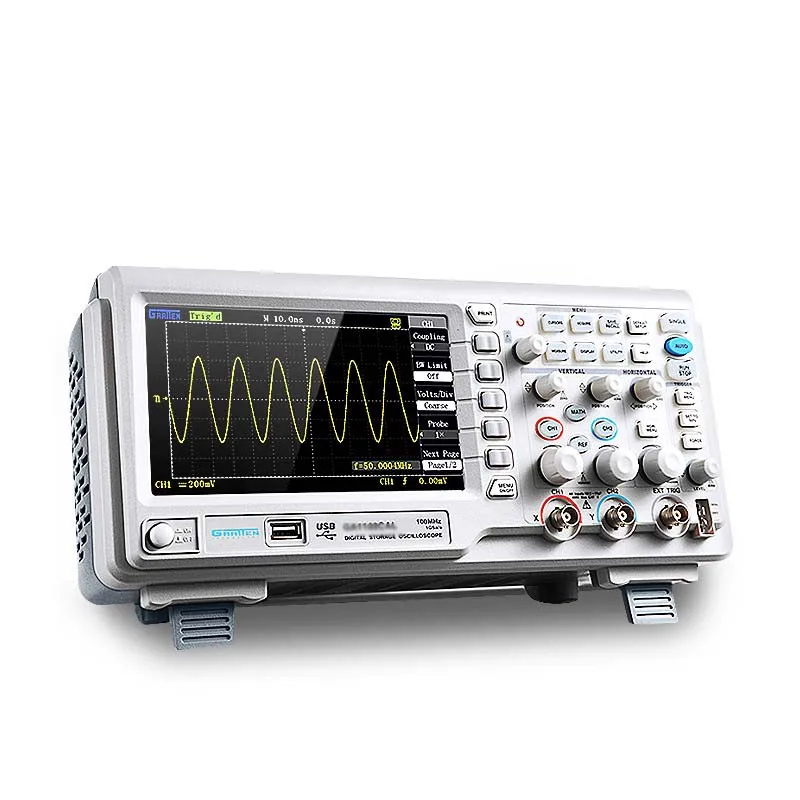

ATTEN ADS GA1062CAL цифровой осциллограф 60 МГц 1G 2 канала | Инструменты

ATTEN ADS GA1062CAL цифровой осциллограф 60 МГц 1G 2 канала | Инструменты

• Объем изысканный и удобен для переноски;

• Используется цветной TFT LCD, дисплей формы волны более четкий и стабильный;

• Двухканальная полоса пропускания 60 МГц-100 МГц;

• Частота выборки в реальном времени составляет 1 гсас;

• Глубина памяти ADS1000CAL составляет 40 КПТС;

• Кромка триггерных моделей, пульс, видео, наклон, альтернатива и Задержка запуска режимов;

• Уникальная функция цифрового фильтра и функция записи сигнала;

• Функция пропуска/сбоя;

• 30 двух параметров функции автоматического измерения;

• Измерение курсора охватывает ручной режим, режим отслеживания и автоматический режим;

• Форма сигнала канала и его отображение формы волны FFT на разделенном экране;

• Изображение Всплывающего Меню более удобно для пользователей;

• Многоязычный пользовательский интерфейс;

• Поддержка многоязычной онлайн-системы помощи;

Модели

Индекс модели

ADS1102CAL

ADS1062CAL

Полоса пропускания

100 МГц

60 МГц

Частота дискретизации

Одноканальный: 1GSa/s; двойной канал: 500MSa/s

Эквивалентная частота выборки

50GSa/s

Глубина памяти

Одноканальный: 18 Kpts; Двойные каналы: 9 Kpts/CH

Время подъема

<3.5ns

<5,8 нс

Входное сопротивление

1 м ом 17pF

Диапазон сек/Див

2. 5ns/div-50s/div

5ns/div-50s/div

Дисплей

Цветной TFT (480*234) 7,0 ”ЖК-дисплей

Общие характеристики серии ADS1000CAL

Общие характеристики всех продуктов серии ADS1000CAL

Дисплей

8*18 делит полноэкранный дисплей

Каналы

2

Вертикальная чувствительность

2 мВ-10 В/див (1-2-5 последовательности)

Вертикальное разрешение

8 бит

Входное соединение

DC, AC, GND

Входное максимальное напряжение

400 В (Vpp)

Типы триггеров

Края, пульс, видео, наклон, альтернатива, задержка

Режимы запуска

Авто, нормальный, одиночный

Источник запуска

CH1, CH2, Ext, Ext/5, линия переменного тока

Сохранение/отзыв

Предоставление двух групп справочных сигналов, двадцать групп сигналов захвата и двадцать групп внутренних функций сохранения/отзыва и функции сохранения/отзыва USB флэш-накопителя

Тип автоматического измерения

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, период, время подъема, время осени, + ширина,-ширина, + обязанность,-обязанность, BWid, фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Измерение курсора

Руководство, трек, авто

Типы образцов

В реальном времени, эквивалентное время

Средние значения

4, 16, 32, 64, 128, 256

Математика

+,-, *,/, Invert

FFT

Окно: Hanning, Hamming, Blackman, прямоугольная

Точки выборки: 1024 точек

Режим XY

Погрешность фазы: +/-3 градуса
Поддержка частоты выборки: 25KSa/s-100MSa/s (в последовательности 1-2-5)

Демонстрационная модель

Основной, оконный, оконный зум, рулон, X-Y

Дисплей меню

2Sec, 5Sec, 10Sec, 20Sec, Infinite

Кожа

Классический, современный, традиционный, лаконичный

Язык отображения

Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский

Напряжение источника питания

100-240VAC, 47 HZ-440 HZ, 50VA Max, CATII

Размер и вес

339 мм * 110,5 мм * 148,5 мм, около 2.4кг

Usb-хост

Поддержка флеш-накопителя USB

Usb-устройство

Поддержка совместимых принтеров PictBridge и RS-232 дистанционного управления ПК

Аксессуары

(1:1, 10:1) Proble * 2, EasyScope компьютерная система программного обеспечения, шнур питания, USB кабель, руководство пользователя,

Пакет программного обеспечения EasyDsoLib,

Аксессуары в комплекте:

1 × шнур питания

2 × зонд

1 × Инструкция CD и руководство пользователя

1 × USB кабель
