Двухканальный генератор сигналов DDS FY6300 с полным программным управлением

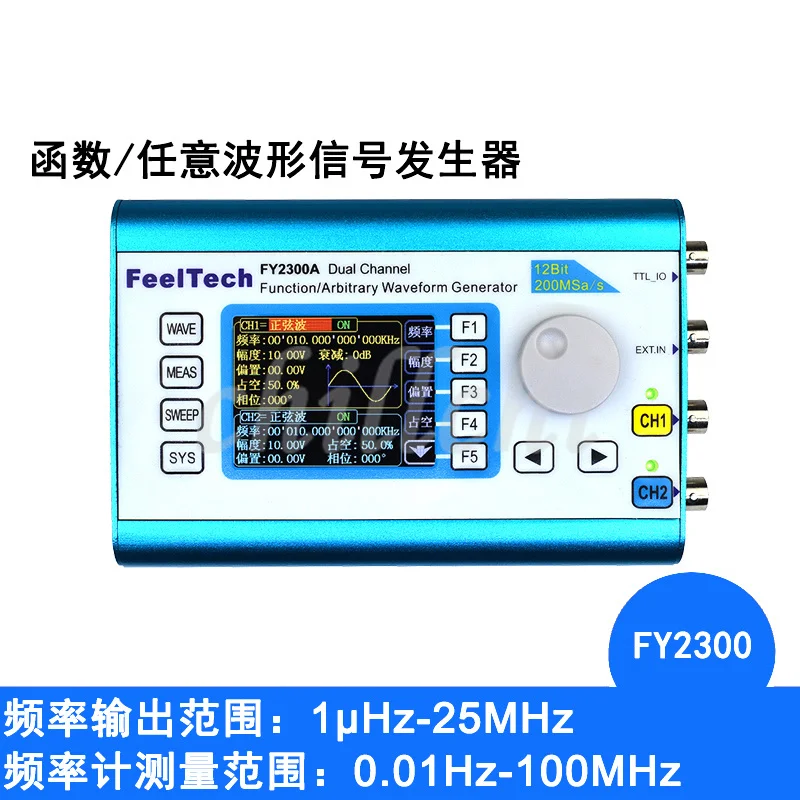

Основные различия между сериями FY6300 и FY2300 заключаются в следующем:1. Серия FY6300, выходная частота синусоидальной волны может достигать 60 МГц (FY6300-60M), максимальная выходная частота квадратной волны может достигать 25 МГц (та же производительность, цена инструмента превышает 2500 юаней), подробные индикаторы параметров могут относиться к разным моделям, соответствующим таблице параметров.2. Частота дискретизации серии FY6300 обновлена до 250 МСА/с, а контур выходного сигнала высокой частоты более четкий;3. В серии FY6300 используется 14-битная высокоскоростная интегральная схема DA (схема DA не встроена в резисторную сеть других производителей). Когда выход 5 В, шаг формы волн составляет 0,3 мВ, а форма волн той же цены-самая высокая.4. Глубина хранения сигналов каждой группы серии FY6300 увеличена до 8192*14 бит, что позволяет с высокой точностью восстановить детали сигнала.5. Разрешение фаз серии FY6300 может достигать 0,01 градусов, пользователь может более точно контролировать задержку двух сигналов;6, точность регулировки рабочего цикла серии FY6300 до 0.01%;7, серия FY6300 использует новую конструкцию источника питания, устраняя недостатки источника питания портативного прибора, шумовые помехи с небольшими амплитудными сигналами. (Небольшой сигнал 10 мВ по-прежнему имеет идеальные характеристики сигнала)Двухканальная функция FY2300/генератор сигналов произвольной формы-это портативный, высокопроизводительный и экономичный генератор сигналов с функцией интеграции, генератор сигналов произвольной формы, генератор сигналов Генератор импульсных сигналов, уборочная машина, счетчик и частотомер. Универсальный генератор сигналов. Инструмент использует крупномасштабную интегральную схему ПЛИС и высокоскоростной микропроцессор MCU. Во внутренней цепи используется Высокоточный активный кварцевый генератор в качестве справки, а стабильность сигнала высокая. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы инструмента. Прибор имеет полностью Независимый двойной сигнал DDS и выход уровня TTL, который не только предустанавливает 31 общий сигнал формы волны для пользователя, но и предоставляет пользователям 16 пользовательских пространств для хранения формы волн. Инструмент обеспечивает идеальное сочетание простоты использования, отличных технических индикаторов и многочисленных функциональных функций в генерации сигналов, сканировании волн, измерении параметров и использовании, что помогает пользователям быстрее выполнять свои задачи. Это электронный инженер, Электронная лаборатория, идеальное испытательное и измерительное оборудование для производственных линий и обучения и исследований.Двухканальная функция серии FY2300/генератор сигналов произвольной формы имеет удобную раскладку клавиатуры и индикацию, обеспечивая пользователям интуитивно понятный интерфейс работы. Интерфейс дисплея оснащен 2,4-дюймовым цветным ЖК-экраном TFT с высоким разрешением 2,4*320, который может отображать все параметры двух каналов одновременно и подсказывать текущие функции кнопок. Сочетания клавиш значительно упрощают сложный процесс работы и значительно улучшают инструмент. Работоспособность. Используйте rs, не нужно тратить много времени на обучение и знакомство с работой инструмента, вы можете им пользоваться.

Сравнение интерфейса дисплеяМногофункциональный интерфейс наших продуктов: каждая функция имеет отдельный интерфейс, более высокое отображение содержимого, более интуитивно понятное управление пользователем, а повторное использование ключей значительно сокращается. (Например: Интерфейс функции сканирования. Информация, такая как объект сканирования, начальная частота сканирования, время сканирования, режим сканирования и т. д. Может отображаться одновременно в одном интерфейсе, и пользователь может интуитивно управлять и наблюдать за текущим рабочим статусом сканирования)Интерфейс однорангового узла: существует только один интерфейс отображения от начала до конца, только одна строка в середине экрана для отображения информации о части пользовательской операции. И пользователю необходимо часто переключаться через клавиши, чтобы наблюдать за информацией о параметрах, которые я хочу получить. Например, пользователь не может интуитивно управлять функцией сканирования и функцией измерения. Заданные параметры не могут быть визуально видны пользователем, а заданные параметры полностью запоминаются мозгом пользователя.3, функция воспроизведения сигналовНаш эффект: оригинальная функция воспроизведения сигналов в отрасли, все выходные сигналы с помощью прибора могут отображаться на генераторе сигналов, включая не только 31 вид предустановленных сигналов, но и определяемые пользователем сигналы, который может быть отделен от осциллографа в некоторой степени. Например: нарисуйте форму волны на выход прибора через окно чертежа формы волны главного компьютера FY2300.Всем известны самые важные параметры сигнала: Форма волны, частота, амплитуда и смещение. Они являются наиболее простыми и тесно связаны с оборудованием.1. О уровне смещения: во многих цепях отладки сигнал смещения необходимо регулировать произвольно. Например, схема компаратора отладки должна наложить компонент постоянного тока на небольшой сигнал, а значение этого компонента постоянного тока является произвольным (например, пиковое значение сигнала составляет 0,5 В, И необходимо наложить компонент постоянного тока на 2 в).Наше Смещение: можно регулировать от-10 В до + 10 В. Как показано ниже:Давайте посмотрим на компенсацию постоянного тока определенного бизнеса. В любом чехле он может достичь только 0,5 от максимального значения выходного сигнала. То есть, сигнал, исходящий от пикового до пикового значения 0,5 В, может быть наложен только со смещением постоянного тока 0,25 в. Перейдите к эталонной цепи компаратора 2,5 В. И внимательные друзья могут обнаружить, что даже если это чехол, его смещение связано с дефектом аппаратной конструкции. При изменении амплитуды сигнала смещение будет неразумным, поэтому «высокий человек» будет делать это во всем диапазоне. Несколько стадий программной компенсации, поэтому Вы появляетесь от маленькой до большой амплитуды, его смещение будет танцевать вверх и вниз.2. О малых сигналах: наши маленькие сигналы 10 мВ и 5 мВ3, о точности частоты: может не получить стандартное значение из-за таких факторов, как испытательное оборудование и температура окружающей среды, но вы можете использовать двойной осциллограф для проверки двух выходов одного и того же источника, когда два сигнала выводятся, когда частота целого числа Множественная (Например, выход канала 1 20 кГц, выход канала 2 40 кГц), в это время Начальная фаза одной из двух волновых форм должна быть строго последовательной. Если одна форма волны стабильна на осциллографе, другая форма волны находится вокруг. Плавающие, это означает, что две формы волн не должны быть целым числом, тогда совершенно неточно доказывать, что по крайней мере один из двух сигналов является частотой. Это то, что трейдер называет "высокоточным источником сигнала". Вы можете проверить наш источник сигнала, так как наши две частоты являются стабильными.◆ Благодаря нашей серии FYV2000 или усилителю мощности серии FPA1000 сигнал может стабильно выводить сигнал мощности без искажений более 20 Вт с полосой пропускания DC-3MHz, выходная мощность FPA1016 может достигать 60 Вт.◆ Многофункциональное программное обеспечение для ПК: стандартная функция редактирования сигналов произвольной формы, может редактировать произвольные сигналы на ПК для загрузки на инструмент и вывода сигналов; все функциональные параметры прибора поддерживают программное управление хост-компьютером, протокол связи открыт, так что вы можете разрабатывать дважды очень просто; Интерфейс программного обеспечения ПК следующий:◆ Многофункциональный портативный и другие преимущества: нужен только мобильный источник питания для работы на открытом воздухе в течение длительного времени, и реализовать функцию настольного источника сигнала с самым маленьким корпусом.Технические индикаторы

Тестирование производительности

1. Канал CH1 выводит синусоидальную волну 10 кГц, а канал CH2 выводит треугольную волну 10 кгц. Выход прибора точно такой же, как и частота, измеряемая осциллографом. На самом деле это точная онлайн-калибровка, которая может не ухудшить выходную частоту.

2. Выходная частота Канала CH1 составляет 100 кГц, рабочий цикл-20% квадратных волн; Выход канала CH2-100 кГц, рабочий цикл-80% квадратных волн; Режим квадратных волн, рабочий цикл можно установить произвольно, В результате работы по сравнению с регулируемой импульсной волной точность регулировки составляет 0.1%.

3, канальный выход CH1, амплитуда 1 МГц, 4 в, смещенная Синусоидальная волна 6 В; Канальный выход CH2, амплитуда 1 МГц, смещенная Синусоидальная волна 6 В; (Уровень смещения выходного сигнала может быть произвольной регулировкой от-10 В до + 10 В)

4, Выходная амплитуда Канала CH1 составляет мВ, Выходная амплитуда канала CH2-50 мВ, маленький сигнал

5, амплитуда выхода Канала CH1 составляет 10 мВ, амплитуда выхода канала CH2-5 мВ, маленький сигнал

6. В выходном состоянии квадратной волны Отрегулируйте уровень смещения, чтобы прибор мог выводить цифровые сигналы, а амплитуду этого цифрового сигнала также можно регулировать, таким образом, прибор может выводить 1,2 в, 1,5 в, 1,8 в, 3,3 В, 5 В, 10 в равная Амплитуда 0 ~ 10 в произвольный уровень CMOS. Как показано на рисунке ниже: Выходная амплитуда Канала CH1 составляет 5 В, Выходная амплитуда канала CH2-10 В.

7. Функция импульсного вывода: дополнительный ручной триггер, внутренний триггер CH2 и внешний триггер, три режима запуска, которые могут сделать выход машины 1 ~ 1048575 произвольных импульсных поездов; Тип импульсного поезда, количество импульсов, пользователи могут запускать режим

8. Функция измерителя частоты: имеет пять видов методов измерения: Измерение частоты, измерение периода, измерение положительной ширины импульса, измерение отрицательной ширины импульса и измерение рабочего цикла, И пять видов методов измерения могут быть одновременно выполнены и отображены в реальном времени. Три передачи Gate time 1S, 10S, 100S на выбор. Максимальная частота измерения прибора может достигать 100 МГц, а самая низкая частота измерения составляет 0,01 Гц;Примеры применения:(1) Измерьте частоту выхода источника сигнала серии FY3200S составляет 1 кГц, сигнал квадратной волны с коэффициентом службы составляет 25%, время вращения составляет 1 с. Результаты измерений показаны ниже:Измеряемая частота отображается как 1000 Гц (для времени вращения выбирается 100 с, а результат измерения может быть точным до 0,01 Гц)Период измерения сигнала отображается как 1000000нс (частота и период нашего прибора-это два различных метода измерения. Минимальную частоту можно измерить до 0,01 Гц, а максимальный период измеряется до 20 с)Измерение положительного времени импульса рабочим циклом 25% квадратных волн, результат измерения составляет 250000 нсИзмерение отрицательного времени импульса рабочим циклом 25% квадратных волн, результат измерения составляет 750000 нсИзмерение рабочего цикла квадратной волны, результат 25.0%9. Функция счетчика: имеет два вида методов измерения связи: постоянный и переменный ток, которые эффективно решают проблему неточного количества связи переменного тока. Вы можете нажать кнопку «СТАРТ» для подсчета, кнопку «пауза» для приостановки подсчета и кнопку «очистить» для очистки подсчета. В счетном состоянии прибор также может одновременно измерять период, ширину импульса и рабочий цикл сигнала. Как показано ниже:
