Высокоскоростной радиочастотный модуль rs485 115200bps беспроводной приемопередатчик

Высокоскоростной радиочастотный модуль rs485 115200bps беспроводной приемопередатчик

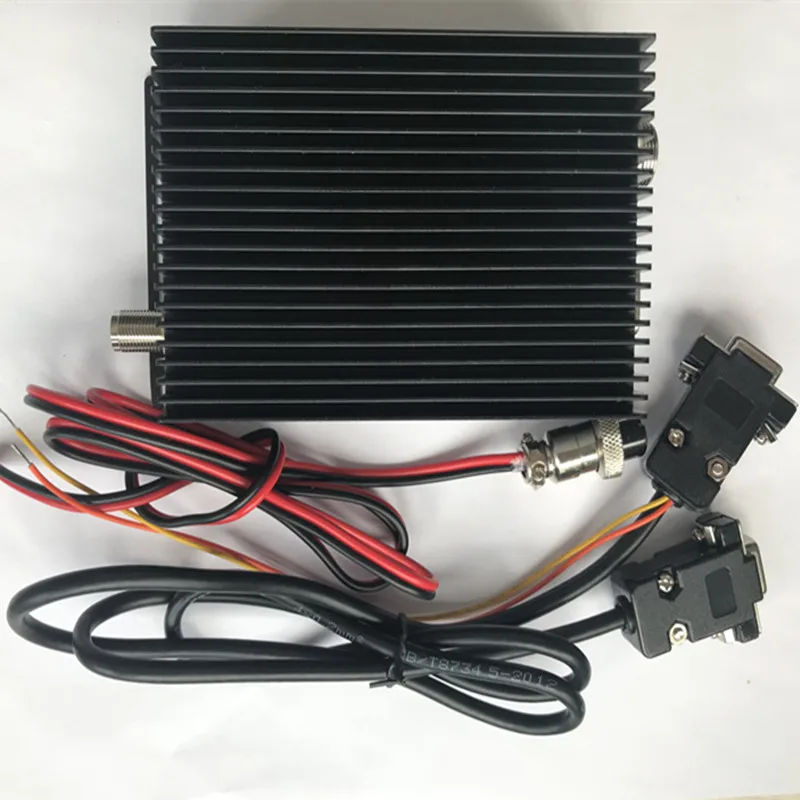

Посылка включает в себя: 2 шт. XZ-DT25-H(25 Вт) радиомодем, 2 шт. rs232/rs485 программный кабель, 2 шт. кабель питания, антенна не прилагаются.

1. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,9600BPS,25 Вт, 12 В постоянного тока;

2. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

1. ОсновныеОсобенности:

2. Определения контактов

Контакты

XZ-DT25-HXX

Обратите внимание

Airline Штекерный соединитель

1

Заземление источника питания

2

DC12V источника питания

DC12V ± 10%

DB9 Штекерный соединитель

1

NC

Для активного отдыха с низким уровнем

2

RS-232/RXD

3

RS-232/ТСД

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка позволит

9

SQ (индикатор сигнала приема)

3. Технические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

25 Вт

Модуляции

GFSK/4GFSK

Высокая скорость передачи данных по воздуху

1200/2400/4800/9600/19200/115200bps

Серийный скорость передачи данных

1200/2400/4800/9600/19200/115200bps

Интерфейс

RS232 & RS485

Питание

12V @ 10A

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-125DBM @ 1200BPS/-120DBM @ 9600BPS

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Дальность передачи

50 км в открытом и прозрачном воздухе, максимальная мощность 25 Вт, усиление антенны 8dBi, высота более 2 м, скорость передачи данных по воздуху: 1200bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 6 А (максимальный выходной ток не менее 10 А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

145 X 86X 40 мм

Вес (г)

≤ 500 г

4.XZ-DT25-H1/2/4Частота

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечения.

Обратите внимание: Наш XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут общаться друг с другом, пользователь может выбрать подходящий радиомодемов в соответствии с фактическим использованием.

5. Настройка функции по

1,1 режим настройки входа

Оборудование входит в режим настройки: Подключение 8ThНожка с заземлением и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2 канал 0 настройки частоты (эта частота рабочей частоты 0 канал

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота при записи канала 0

RX: означает прием частоты, 25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT254H приема и передачи настройки частоты может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот, то они могут общаться. Dip-переключатель может задать только частоту в канале 0.

1,3 Интерфейс, настройка скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Пояснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400;G = 115200

1,4 Настройка паритетных бит

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5 воздуха скорости передачи данных

Формат> WAA

Возврат <Air_Rate:1200

Объяснить> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно осуществлять непрерывную передача данных. Для передачи более длинного расстояния, скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 прочитайте все параметры команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT25 ток рабочие параметры

Режим настройки выхода 1,7

Формат> Система домашнего театра

Return OK

XZ-DT25-H выход режим настройки, даже если XZ-DT25-H входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

6. Стандартные аксессуары:

Кабель для программирования rs232 и rs485,

Кабель питания,

Пожалуйста, обратите внимание, что мы не отправляем бесплатную антенну. Для дальней передачи мы рекомендуем использовать прищепку 5,5 дБи или антенну из стекловолокна для более высокой производительности.Пожалуйста, нажмите следующую картинку и закажите дополнительно.

7. Область применения
