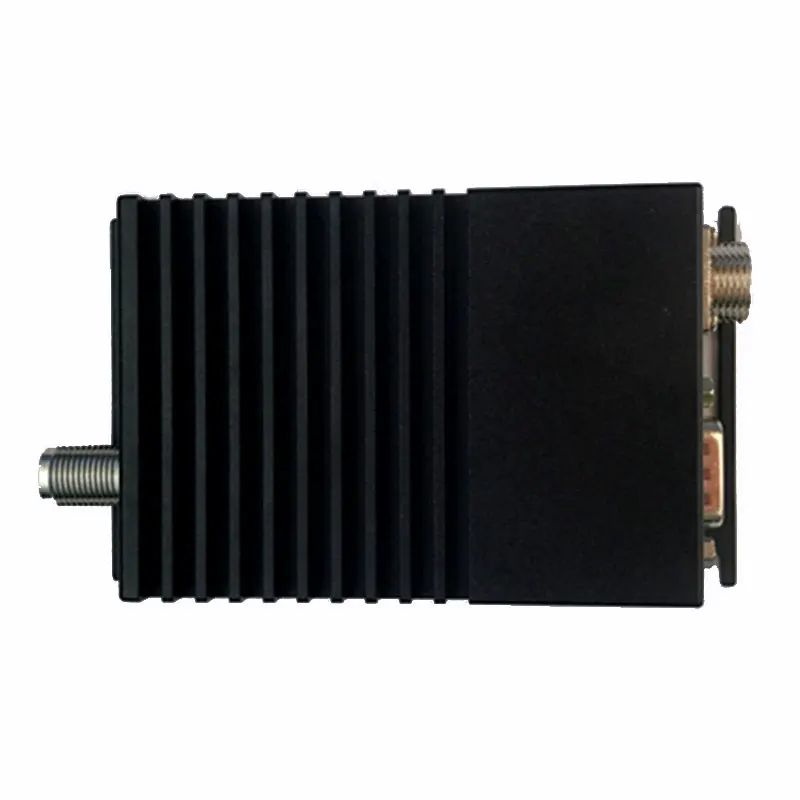

5 Вт 10 км Дальний диапазон 433 мгц радиочастотный беспроводной трансивер rs485 Радио

5 Вт 10 км Дальний диапазон 433 мгц радиочастотный беспроводной трансивер rs485 Радио

Уважаемые покупатели, пожалуйста, напоминайте следующее:

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485, 2400BPS, 5 Вт, 12 В постоянного тока;

2. Если клиентам нужна другая частотаVHF (136 MHZ-174 MHZ, 220-240 MHZ) UHF (410 MHZ-470 MHZ), пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

Характеристики:

ОсновнойОсобенности:

Определения контактов

Булавки

XZ-DT25-MXX

Примечание

Авиационный Мужской Разъем

1

Заземление источника питания

2

Источник питания DC12V

DC12V ± 10%

DB9 Мужской Разъем

1

NC

Активный низкий уровень

2

RS-232/RXD

3

RS-232/TXD

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка включена

9

SQ (индикатор сигнала приема)

Активный низкий уровень

Технические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2,5ppm

Мощность передачи

5 Вт

Модуляция

GFSK/4 GFSK

Скорость передачи данных по воздуху

1200 ~ 115200bps

Скорость последовательных данных

1200 ~ 115200bps

Интерфейс

RS232 и RS485

Источник питания

12В @ 10A

Формат данных интерфейса

8E1/8N1/801

Чувствительность приема

-123dBm @ 1200bps/-120dBm @ 9600bps

Полоса пропускания канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Расстояние передачи

12 км в открытом и прозрачном воздухе, коэффициент усиления антенны 5,5dbi, высота более 2 м, скорость передачи данных о воздухе: 1200bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность

От 10% до 90% относительной влажности, без конденсации

Ток выбросов

≤ 2 А (максимальный выходной ток не менее 3 а)

Ток приема

≤ 80 мА

Размер (Д/Ш/В)

105 X 88X 62 мм

Вес (г)

≤ 300 г

Размер установки

Примечание:

1. Требования к радиопитанию: Максимальный выходной ток составляет не менее 3 А, а Линейный источник питания постоянного тока-лучший выбор. При использовании импульсного источника питания следует выбрать источник питания с меньшим пульсацией и лучшими характеристиками EMC.

2. Радио должно быть подключено к антенне до включения радио, длительное время работы антенны может привести к повреждению радио.

3. Корпус для рации используется для рассеивания тепла. При работе не прикасайтесь к радио руками, чтобы избежать ожогов.

Частота XZ-DT25-MXX

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечении.

Примечание: Наши XZ-DT25-H (25 Вт), XZ-DT25-M (5 Вт), XZ-DT25-L (2 Вт/500 МВт) и XZ-DT25-U (100 мВт) могут общаться друг с другом, пользователи могут выбрать подходящие радиомодемы в соответствии с фактическим использованием.

Настройка функции программного обеспечения

1,1 введите режим настройки

Аппаратное обеспечение входит в режим настройки: Подключение 8ThНога с землей и зеленый свет радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Возврат ОК

1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту при написании канала 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Те же XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.

1.3бод настройка скорости

Формат> WBA

Возврат <Com_Rate: 1200

Объяснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

1,4 Настройка паритета

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат> WAA

Возврат <Air_Rate: 1200

Объяснение> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 чтение всех параметров команды

Формат> WR

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate: 1200

<Air_Rate: 1200

<Проверьте: 8N1

Объясните выходные XZ-DT25 текущие рабочие параметры

1,7 режим настройки выхода

Формат> E

Возврат ОК

XZ-DT25 режим настройки выхода, даже если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60 S.

XZ-DT25-MXX Серия Модель №. Таблица Сравнения

Номер модели

Скорость передачи данных по воздуху (bps)

Частота последовательных данных (bps)

Частота (МГц)

XZ-DT25-M1E

1200-4800

1200-115200

136-174

XZ-DT25-M1P

1200-115200

1200-115200

XZ-DT25-M2E

1200-4800

1200-115200

220-240

XZ-DT25-M2P

1200-115200

1200-115200

XZ-DT25-M4E

1200-4800

1200-115200

410-470

XZ-DT25-M4P

1200-115200

1200-115200

Стандартные аксессуары:

Кабель программирования rs232 и rs485,

Кабель питания,

Маленькая присоска антенна для тестирования

Пожалуйста, обратите внимание, что для дальней передачи мы рекомендуем использовать 5.5dbi клип антенны или стекловолокна Антенны для лучшей производительности. Пожалуйста, нажмите на следующую картинку и сделайте заказ дополнительно.

Больше сопутствующих товаров

Применение
