DC5V-36V 350 мА/700 мА Постоянный ток высокой мощности 12-канальный светодиодный диммер

DC5V-36V 350 мА/700 мА Постоянный ток высокой мощности 12-канальный светодиодный диммер

WS-DMX-KA-HL

I. Технические характеристики
Рабочая температура:-20-60 ℃
Напряжение питания: 12-24 В постоянного тока
Размер изделия: L166 * W67 * H41mm
Размер посылка: L170 * W92 * h45мм
Вес нетто: 320 г
Вес брутто: 340 г
Режим подключенияКаждый цвет: Com350mA/Ком700ма

II. Функция
1. Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает адрес переключателя кодирования, это бинарный переключатель с числовым кодом, который устанавливает оригинальный адрес DMX от 1 до 9,1, является самым низким, а 9-самым высоким, 511 кодов адресов могут быть установлены во всех. Оригинальный адресный код DMX, равное совокупное значение от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный код адреса DMX512-37.
2. Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF.
3. Когда переключатель кодирования, что весело (10) включен. Его функция заключается в следующем:
Switch1-9 черный
Переключатель 1 = красный
Switch2 = зеленый
Переключатель 3 = синий
Переключатель 4 = желтый
Switch5 = на фиолетовом
Switch6 = на cyan
Переключатель 7 = белый
Switch8 = изменение семицветного jumpy (скорость 8 шагов)
Переключение 9 = семицветное постепенное изменение (скорость 8 шагов)


4 Если переключатель кодирования 8 или 9, от 1 до 7-это выбор скорости, всего 8 шагов, описание следующее:
Switch1-7 выключен 0 шагов
Переключатель 1 = 1 шаг
Switch2 = на 2 шага
Переключатель 3 = на 3 шага
Переключатель 4 = на 4 шага
Switch5 = 5 шагов
Switch6 = на 6 шагов
Switch7 = 7 шагов
5. В то же время включено несколько переключателей, большое значение является стандартным.

Схема подключения V

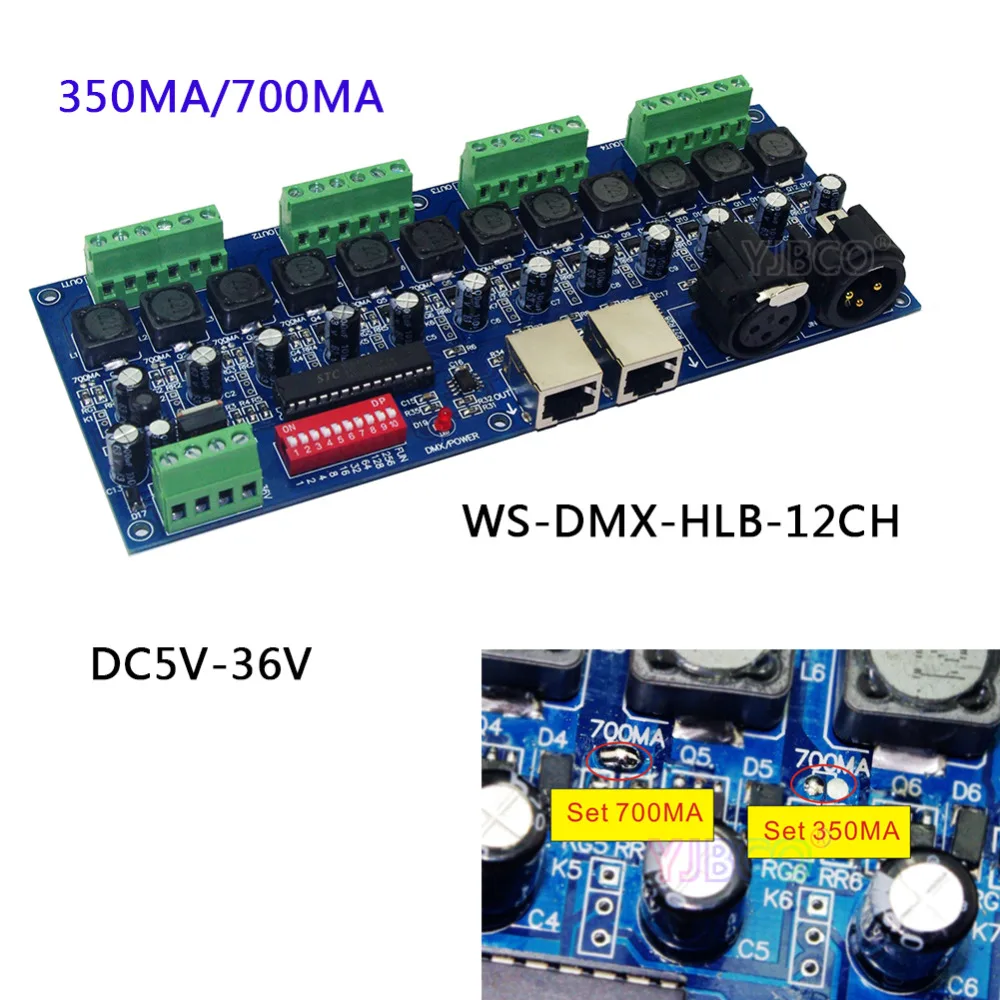

WS-DMX-HLB-12CH

I. Технические характеристики
Входное/Выходное напряжение: DC5V-36V
Выход: 3 группы один светодиод (6Pin)
(Не обычный анод)
Постоянный ток каждой группы: 350мА/700мА
Другой ток может быть настроен
Контроллер: DMX512 XRL 3P RJ45
Рабочая температура:-20 ℃-60 ℃
Размер изделия: 198*80*25 мм
Вес: 0,3 кг

II. Функция
1. Каждый Общий Контроллер DMX занимает 12 адресов DMX, принимает адрес переключателя кодирования, это бинарный переключатель с числовым кодом, который устанавливает оригинальный адрес DMX от 1 до 9,1, является самым низким, а 9-самым высоким, 511 кодов адресов могут быть установлены во всех. Оригинальный адресный код DMX, равное совокупное значение от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный код адреса DMX512-37.
2. Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF.
3. Когда переключатель кодирования, что весело (10) включен. Его функция заключается в следующем:
Switch1-9 черный
Переключатель 1 = красный
Switch2 = зеленый
Переключатель 3 = синий
Переключатель 4 = желтый
Switch5 = на фиолетовом
Switch6 = на cyan
Переключатель 7 = белый
Switch8 = изменение семицветного jumpy (скорость 8 шагов)
Переключение 9 = семицветное постепенное изменение (скорость 8 шагов)


4 Если переключатель кодирования 8 или 9, от 1 до 7-это выбор скорости, всего 8 шагов, описание следующее:
Switch1-7 выключен 0 шагов
Переключатель 1 = 1 шаг
Switch2 = на 2 шага
Переключатель 3 = на 3 шага
Переключатель 4 = на 4 шага
Switch5 = 5 шагов
Switch6 = на 6 шагов
Switch7 = 7 шагов
5. В то же время включено несколько переключателей, большое значение является стандартным.

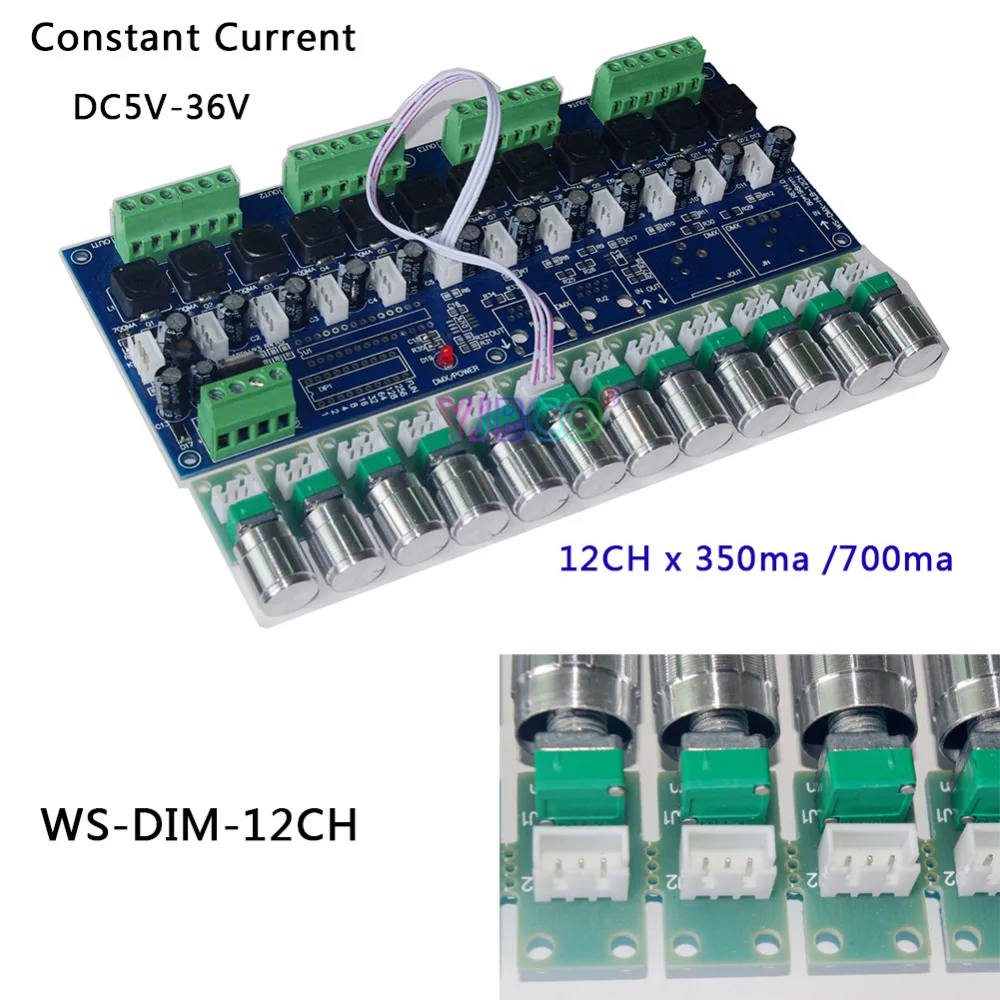

WS-DIM-12CH-350MA

I. Технические характеристики
Входное/Выходное напряжение: DC5V-36V
Выход: 3 группы один светодиод (6Pin)
(Не обычный анод)
Постоянный ток каждой группы: 350мА/700мА
Другой ток может быть настроен
Контроллер: DMX512 XRL 3P RJ45
Рабочая температура:-20 ℃-60 ℃
Размер изделия: 198*80*25 мм
Потенциометр eter PCB :190*43*18 мм
Вес: 0,3 кг

IV. Информация о состоянии товара
1. Входное напряжение этого контроллера должно быть следующим. Характеристики, другие высоковольтные скорее всего разрушат его.
2. Никогда Не подключайте два провода непосредственно в чехол от короткого замыкания.
3. Свинцовый провод должен быть подключен точно в соответствии с цветами, которые соединяют диаграмму.
4. Гарантия на этот продукт составляет один год, в этот период взимается плата, но исключается искусственная ситуация повреждения.
