Регулятор температуры 12 В постоянного тока встроенный регулятор скорости

Регулятор температуры 12 В постоянного тока встроенный регулятор скорости

Описание:
Контроллер подходит для автоматического управления скоростью вентилятора постоянного тока с температурой, когда ток 12 В не превышает 0,8 А.

Параметры:

Компоненты:

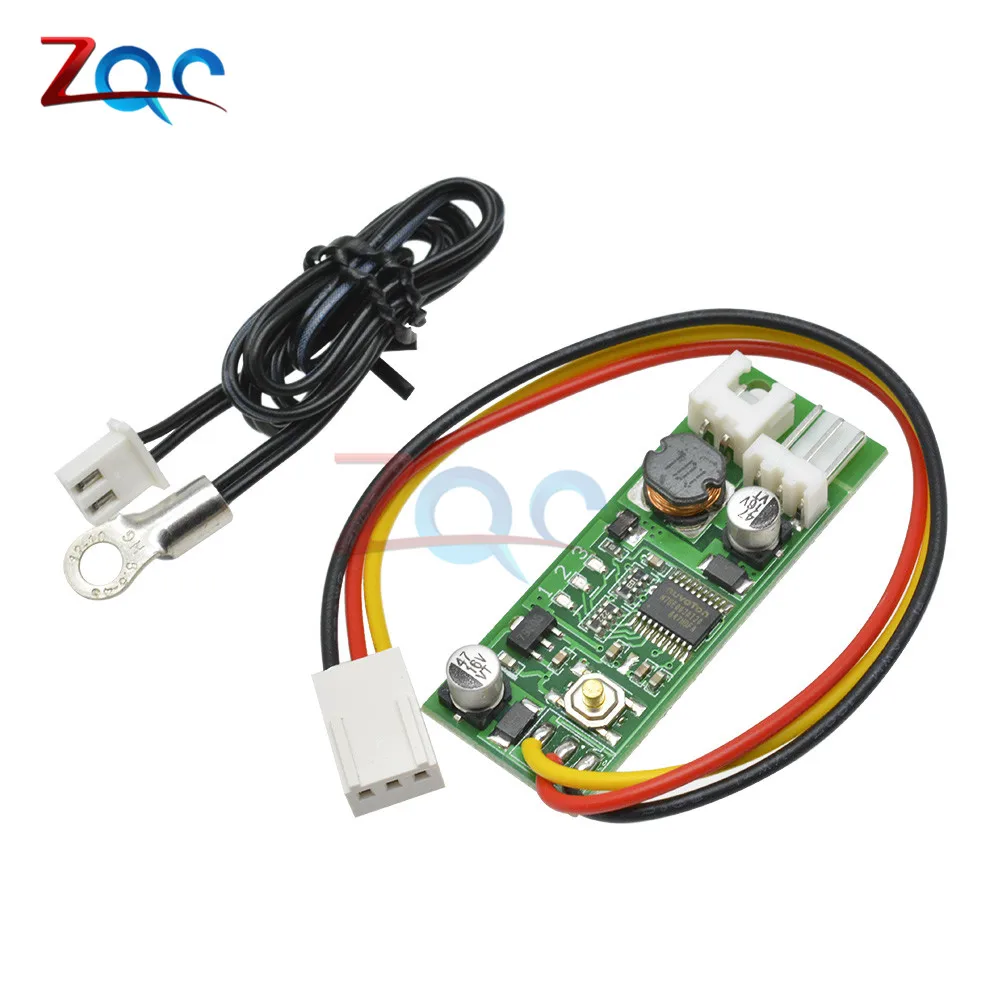

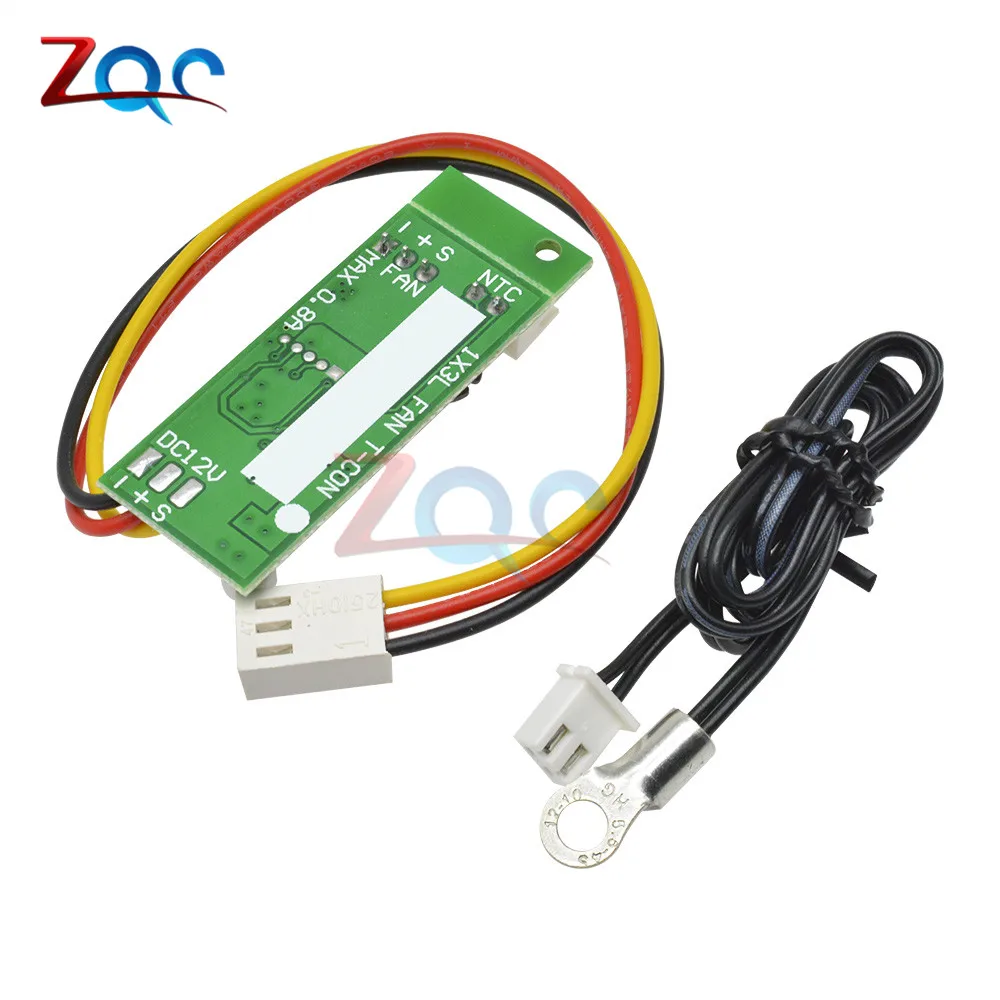

1>. Входная линия: красно-черная линия питания предназначена для общего использования только для сварки положительного и отрицательного шнура питания 12 В. Трехпроводной разъем оснащен вилкой 2510-3P, которая используется для измерения скорости некоторых трех проводных портов вентилятора основной платы. Большой интерфейс 4P облегчает подачу питания от шасси.
2>. Температурный Зонд: маленькая черная линия короткая, низкая теплоемкость. Подходит для тестирования узкого пространства и температуры воздуха, а отклик относительно быстрый. Кольцевой зонд помещен внутрь металлической головки кольца диаметром 4,2 мм. Подходит для крепления на радиаторе или другой поверхности нагревательного предмета с помощью винтов.

Особенности:
1>. Регулятор скорости вентилятора 12 в 2-3 линии
2>. Ручной Автоматический контроль интеграции без импульса
3>. Бесшумный и не горящий вентилятор
4>. Контроль MCU точный и мягкий
5>. Установите Автоматическое сохранение и выключение вентилятора

Ручное автоматическое управление интеграцией:
1>. Ручное управление без температурного датчика. Нажмите/Дважды щелкните (скорость не слишком быстрая дважды щелкните), кнопки вверх/вниз. Каждое переключение продолжается через 20 секунд, и передача автоматически сохраняется. Индикатор № 2 быстро мигает за 20 секунд (когда контроль температуры недействителен). Когда вспышка остановлена, это означает, что файл сохранен. 3 / 1 индикатор всегда горит, когда вы не можете продолжать увеличивать/не продолжать уменьшать положение.
2>. При установке температурного датчика в качестве начальной низкой скорости (нижней скорости) используется ручная скорость. Когда температура превышает температуру ускорения, скорость вентилятора плавно увеличивается с увеличением температуры.
Когда температура достигает и превышает сумму температуры ускорения и ширину ускорения (температура полной скорости), вентилятор работает на полной скорости.
Задайте Параметры температуры ускорения и ширины ускорения, как показано на схематической схеме ниже. Номер 123 представляет светильник катор на плате (красный), а состояние (белый) отображается в двоичном порядке:


3>. Настройка стратегии отключения вентилятора:
Сначала выключите питание и снимите вентилятор. Нажмите кнопку set, чтобы наэлектризовать контроллер. Удерживайте кнопку настройки (около 3 секунд) до тех пор, пока три индикатора не превратятся в двойное состояние вспышки, а затем отпустите кнопку.
Индикаторная лампа превращается в светильник, который отображает состояние настройки режима входа.
Контроллер делится на три режима работы, соответствующие 1, 2, 3 индикасветильник с двойным миганием, с помощью короткого нажатия кнопочного переключателя Установите длинный, нажмите кнопку, чтобы сохранить и выйти из установленного режима и автоматически вернуться в нормальное рабочее состояние. Три режима работы следующие:
1. Не выключайте выход.
2. Отключите выход при ускорении ниже 2 градусов Цельсия.
3. Выключите выход с ускорением ниже 5 градусов Цельсия.

Пример инструкции:
Установите температуру ускорения 35 градусов по Цельсию, увеличьте ширину 10 градусов по Цельсию, выключите режим стратегии 3 (ниже, чем ускоряющаяся температура 5 градусов по Цельсию, выключите). После этой настройки, когда источник питания ниже 35 градусов, вентилятор не поворачивается. Когда температура поднимается до 35 градусов по Цельсию, вентилятор запускается в соответствии с ручной настройкой. Температура продолжает повышаться, скорость плоского ускорения, достигая и выше 45 градусов по Цельсию, полная скорость вентилятора. Когда температура падает до 35-30 градусов по Цельсию, вентилятор всегда работает в соответствии с ручной настройкой скорости, вентилятор останавливается ниже 30 градусов.
Обратите внимание, что стратегия выключения вентилятора управляется режимом гистерезиса, что может эффективно предотвратить повторное переключение вентилятора вблизи критической точки. Например, после вышеуказанных настроек температура поднимется до 35 градусов по Цельсию, запустите вентилятор, остыньте ниже 30 градусов по Цельсию, выключите вентилятор.

Полезные советы:
Поскольку большинство вентиляторов работают на низкой мощности, их нельзя запустить. Поэтому при установке минимальной скорости контроля температуры следует отрегулировать до минимума и остановить вентилятор вручную. И затем, шаг за шагом, высокая мощность, пока вентилятор не начнет работать. После фактических настроек не опускайте положение ниже, иначе вентилятор может не запуститься на низкой скорости.
