Радиодиапазонный модем rs485 rs232 передатчик и приемник 10 км 433 МГц 450

Радиодиапазонный модем rs485 rs232 передатчик и приемник 10 км 433 МГц 450

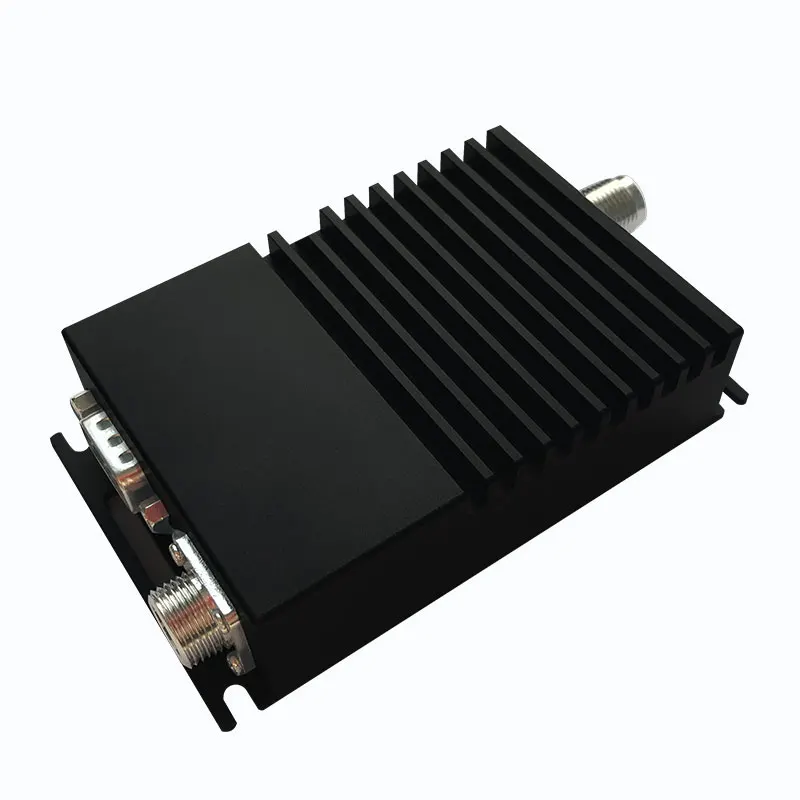

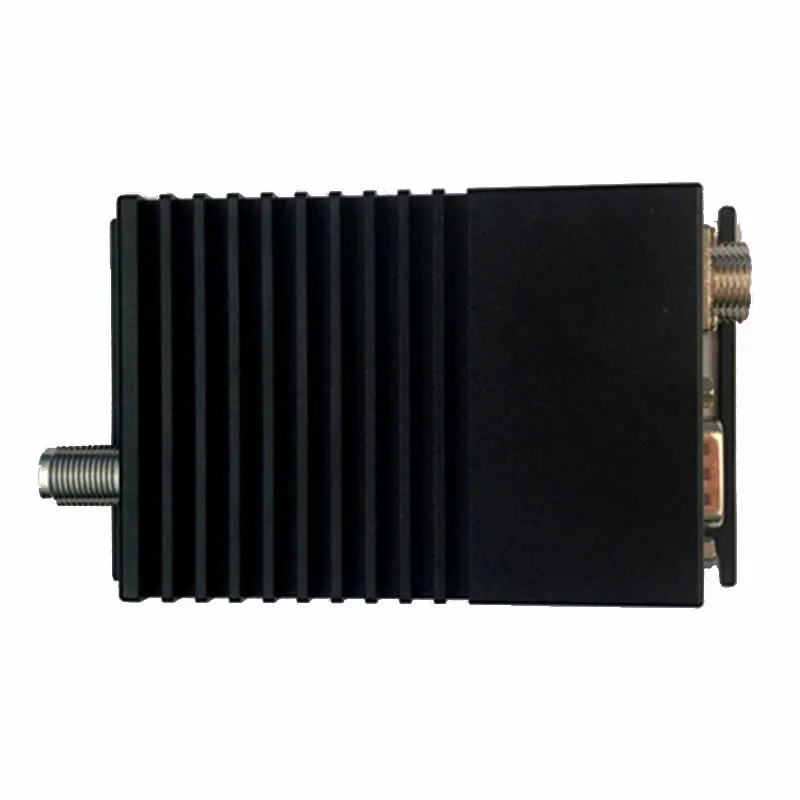

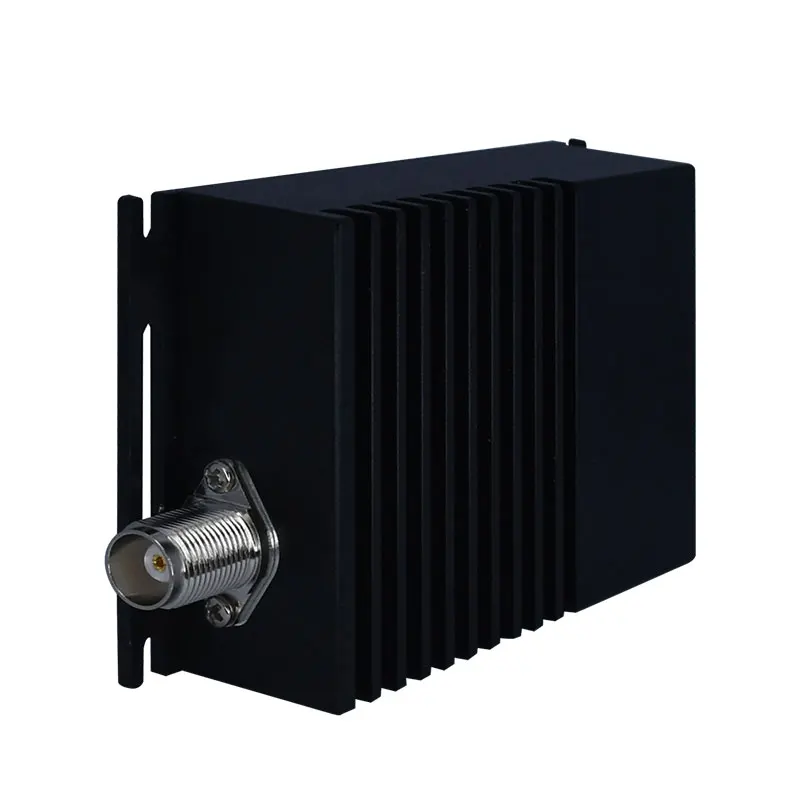

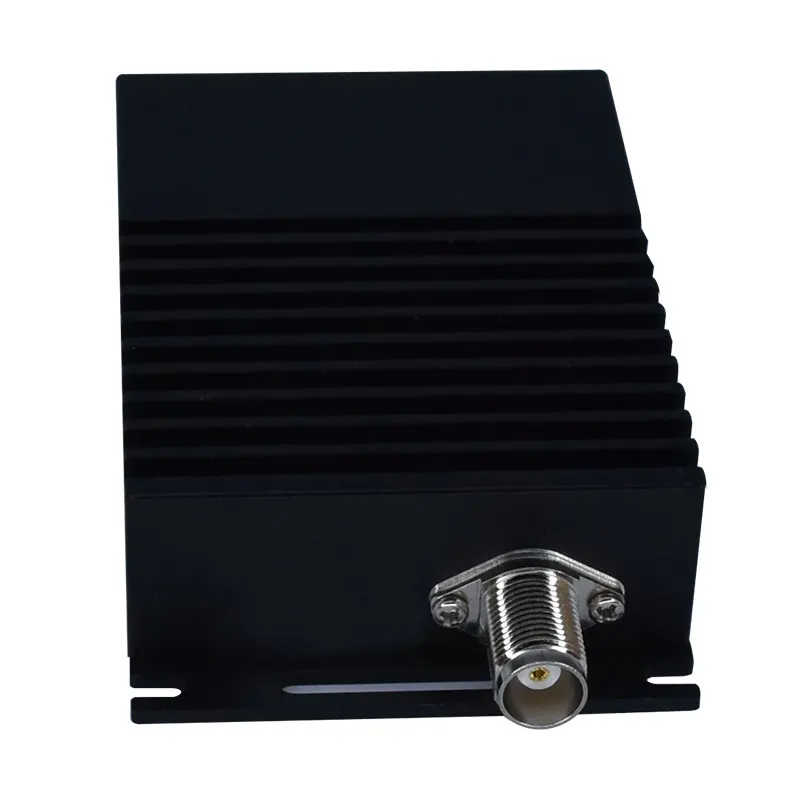

Посылка включает в себя: 2шт XZ-DT25-M(5 Вт) радиомодем, 2шт rs232 & rs485 программный кабель, 2шт кабель питания, 2шт небольшие Магнитные антенны.

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,2400BPS,5 Вт, 12 В постоянного тока;

2. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

Технические характеристики:

ОсновнойОсобенности:

Pin-определения

Контакты

XZ-DT25-MXX

Обратите внимание

Airline Штекерный соединитель

1

Заземление источника питания

2

DC12V источника питания

DC12Vplusmn10 %

DB9 Штекерный соединитель

1

NC

Для активного отдыха с низким уровнем

2

RS-232/RXD

3

RS-232/ТСД

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка позволит

9

SQ (индикатор сигнала приема)

Для активного отдыха с низким уровнем

Технические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

5 Вт

Модуляции

GFSK/4GFSK

Скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 & RS485

Питание

12V @ 10A

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-123dBm @ 1200bps/-120dBm @ 9600bps

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Дальность передачи

12 км в открытом и прозрачном воздухе, коэффициент усиления антенны 5,5dbi, высота более 2 м, скорость передачи данных о воздухе: 1200bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 2 А (максимальный выходной ток не менее 3 а)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

105 X 88X 62 мм с наружной резьбой

Вес (г)

≤ 300 г

Установка Размер

Обратите внимание:

1. Требования к радиопитанию: Максимальный выходной ток составляет не менее 3 А, а Линейный источник питания постоянного тока-лучший выбор. При использовании импульсного источника питания следует выбрать источник питания с меньшим пульсацией и лучшими характеристиками EMC.

2, радио должен быть подключен к антенна перед радио включен, долгое время антенна холостого хода работ может привести к повреждению радио.

3. Корпус для рации используется для рассеивания тепла. При работе не прикасайтесь к радио руками, чтобы избежать ожогов.

XZ-DT25-MXX частоты

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно и сохранена с помощью программного обеспечения. Dip switch dials toldquoONrdquomeansldquo1rdquo, dials STM, 1byte-high byte,4byte-low byte.

CH(1234)

XZ-DT25-M1E

XZ-DT25-M2E

XZ-DT25-M4E

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Примечание: Наши серии DT (XZ-DT25-H,XZ-DT25-M,XZ-DT25-L,XZ-DT25-U) могут общаться друг с другом, и пользователи могут сочетаться с покупкой в соответствии с фактическим использованием.

Программное обеспечение для Функция установка

1,1 введите режим настройки

Аппаратное обеспечение входит в режим настройки: Подключение 8ThНожка с землей и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат

Объяснение> WF0 означает рабочую частоту при написании канала 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Те же XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.

1,3 интерфейс настройки скорости передачи данных

Формат> WBA

Возврат

Объяснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

1,4 Настройка паритета

Формат> WVN

Возврат

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат> WAA

Возврат

Объяснение> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 чтение всех параметров команды

Формат> R

Возврат

Объясните выходные XZ-DT254 текущие рабочие параметры

1,7 режим настройки выхода

Формат> Система домашнего театра

Return OK

XZ-DT25 режим настройки выхода, даже если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

Стандартный аксессуары:

Кабель программирования rs232 и rs485,

Кабель питания,

Маленькая магнитная антенна,

Пожалуйста, обратите внимание, что для дальней передачи мы рекомендуем использовать 5.5dbi клип антенны или стекловолокна Антенны для лучшей производительности. Пожалуйста, нажмите на следующую картинку и сделайте заказ дополнительно.
