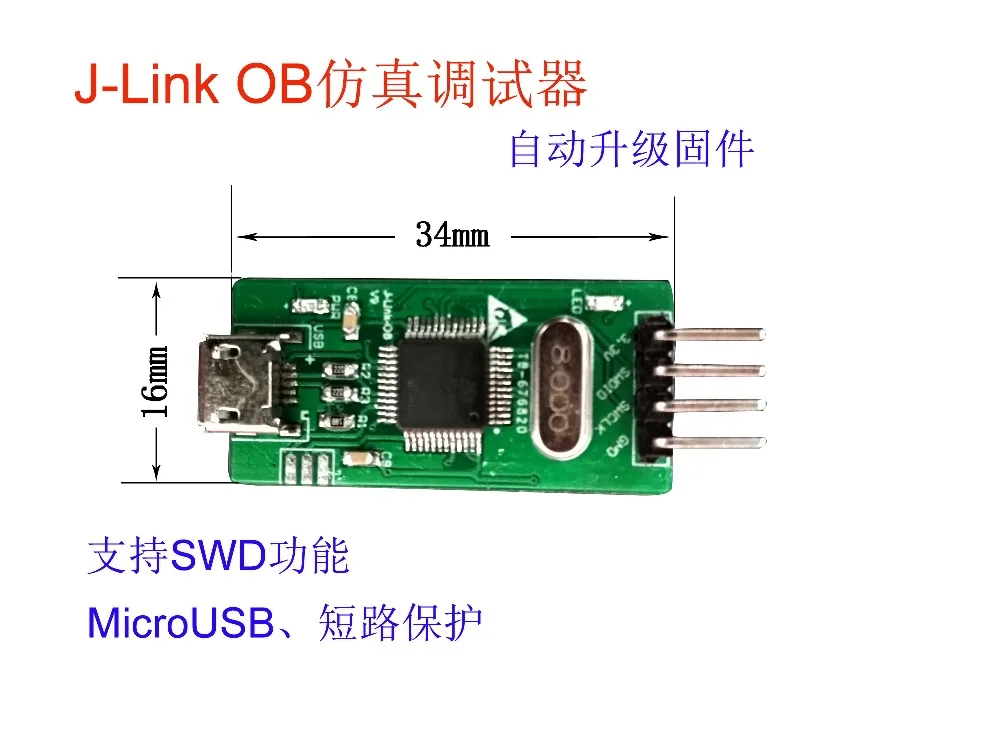

OB ARM STM32 SWD симуляция отладки программирования для записи загрузчика V9 |

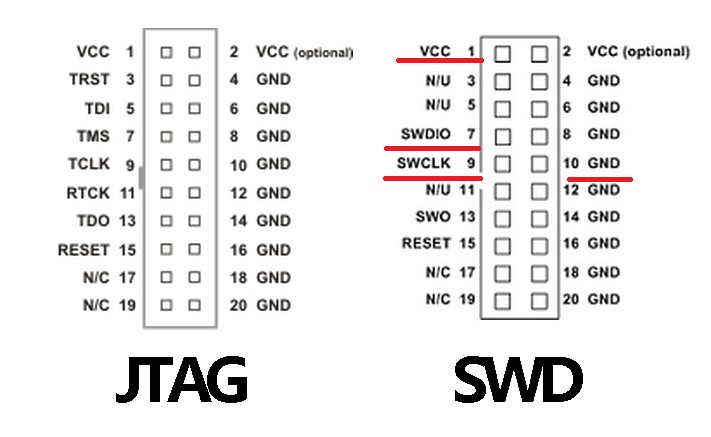

Информация о продуктеJ-Link- OB-это набор независимых симуляторов отладки, разработанный SEGGER, который, как правило, разработан на оценочной плате большой компании («бортовой»), что является причиной суффикса «OB». Этот набор «J-Link- OB» симулятора загрузки отладчика имеет функцию USB связи, может общаться с ПК, а другой конец общаться с устройством поддержки через режим SWD /JTAG, И полная отладка моделирования загрузки и отладки задачи.Отладчик J-LINK OB simulation, который мы разработали, сохранил только swd-интерфейс для поддержки большего количества MCU с помощью ядра ARM. Режим подключения SWD режим Функция и производительностьФункция программирования: может записывать флэш-память, EEP ROM, AFR и так далее.Функции моделирования: Поддержка работы с полной скоростью, одношаговая отладка, отладка точки останова и другие методы отладки, вы можете просматривать состояние IO, переменные данные и т. Д.Производительность программирования: Использование интерфейса USB2.0, загрузка SWD, быстрая загрузка!Производительность моделирования: Использование интерфейса USB2.0 для отладки моделирования, одношаговая отладка, отладка точки останова, быстрая реакция.Характеристики продукта1. Упрощает интерфейс, используя четыре проводные системы: VCC, SWDIO, SWCLK, GND, четыре интерфейса, по сравнению с JTAG, может сохранить ряд портов IO, полная высокоскоростная отладка, скачать.2. Поддерживает функцию автоматического обновления прошивки; Полностью совместим с традиционным J-Link, со всеми функциями J-Link.3. Используйте интерфейс Mirco USB (который в настоящее время используется в смартфонах), линия передачи данных универсальна.4, 3,3 V выходная мощность, также может поставлять питание для мишень доска (ток не должен превышать 250mA), что удобно для пользователей, отладка и загружать программы.5, пластина загружается самовосстанавливающимся предохранителем, чтобы избежать вреда, причиненного коротким замыканием, и сделать доску более безопасной.6, с уникальным логотипом ID, Мульти устройство отладки в то же время не будет коллизии.7, добавьте прозрачную Термоусаживаемую трубку, красивую и более интимную защиту.8. Работа Стабильная и прошивка не теряется.9. Мини Размер: 16*34 мм.Инструкции по уходу за изделиемУстановка в Keil1. Опции-> Отладка-> ИспользованиеВыборJ-LINK

、 Опции-> Отладка->Setings-> ПортВыборSWD

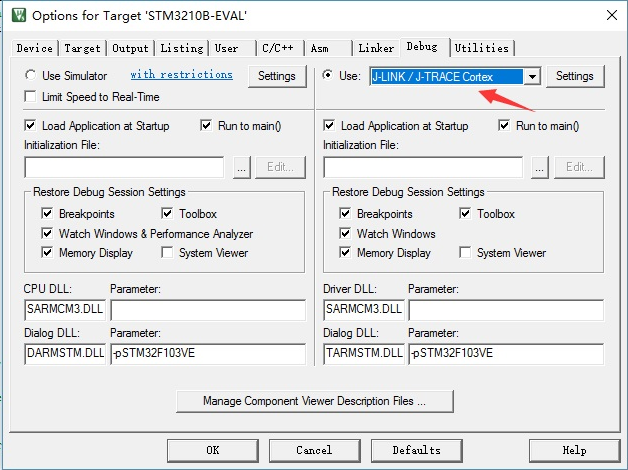

Установка в дно1, опции-> отладчик-> Настройка выберите J-LINK2, опции-> отладчик-> Загрузка настроена следующим образом3. Опции->J-Link/J-Trace-> подключение-> интерфейсВыборSWD
