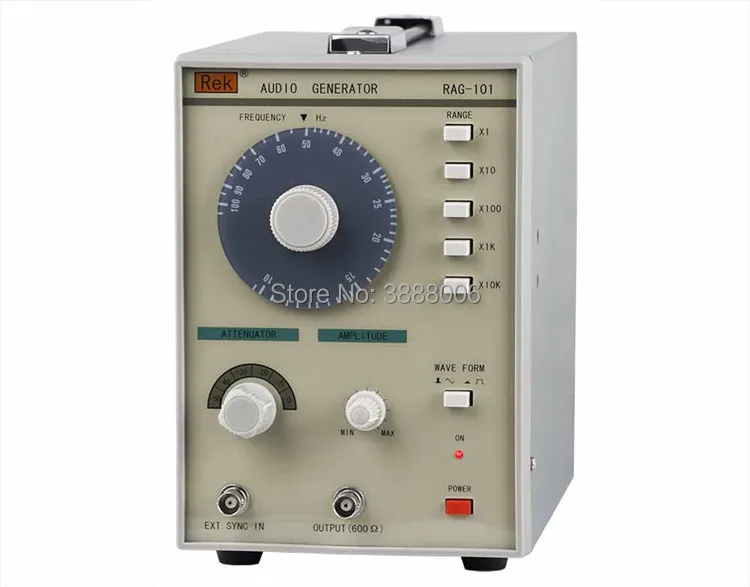

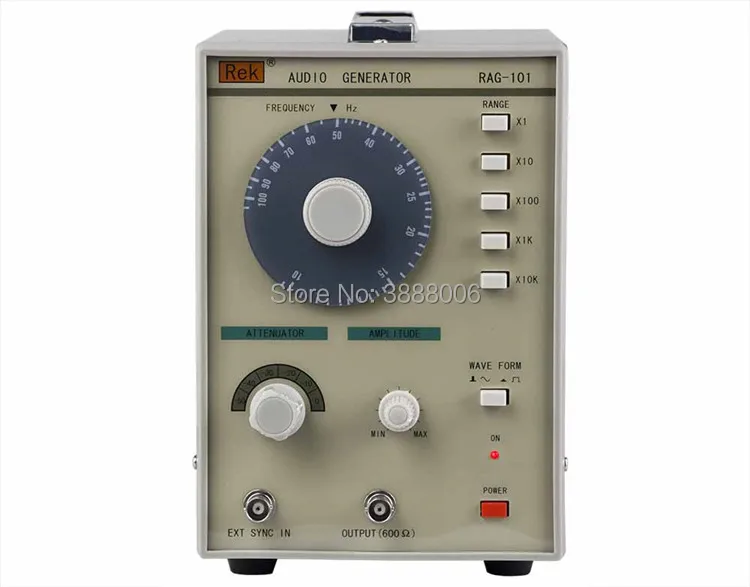

Сигнальный звуковой генератор RAG-101 LF низкочастотный 10 HZ-1 MHz высокочастотный 150 MHz источник сигнала SG-17 генератор сигналов

Выходной порт:

Спецификация

Частота колебаний

× 1 диапазон: от 10 Гц до 100 Гц

× 10 диапазон: от 100 Гц до 1 кГц

× Диапазон 100: от 1 кГц до 10 кГц

× Диапазон 1 k: от 10 кГц до 100 кГц

× Диапазон 10 k: от 100 кГц до 1 МГц

Точность частоты

± 3% + 1 Гц

Выходное сопротивление

600Ω

Выходной аттенюатор

0d B, 10d B, 20d B, 30d B, 40d B, 60d B

Характеристики синусоидальной волны

Выходное напряжение

R5Vrms

Частотная характеристика

От 10 Гц до 1 МГц: ± d B

Искажение

400 Гц до 20 кГц: ≤ 0.1%

От 100 Гц до 100 кГц: ≤ 0.3%

100 Гц: × 10 диапазон

От 50 Гц до 200 кГц: ≤ 0.5%

От 20 Гц до 500 кГц: ≤ 1%

От 10 Гц до 1 МГц ≤ 1.5%

Характеристики квадратной волны

Выходное напряжение

≥ 10VP-P

Время подъема/понижения

0.5us (при максимальной выходной мощности)

Соотношение пошлин

45: 55 (1 кГц, при максимальной выходной мощности)

Диапазон синхронизации

≤ 1% Vrms

Входное напряжение

15 в (DC + AC пиковое значение)

Номинальная рабочая температура/Влажность

10 °C до 35 °C, 85% RH

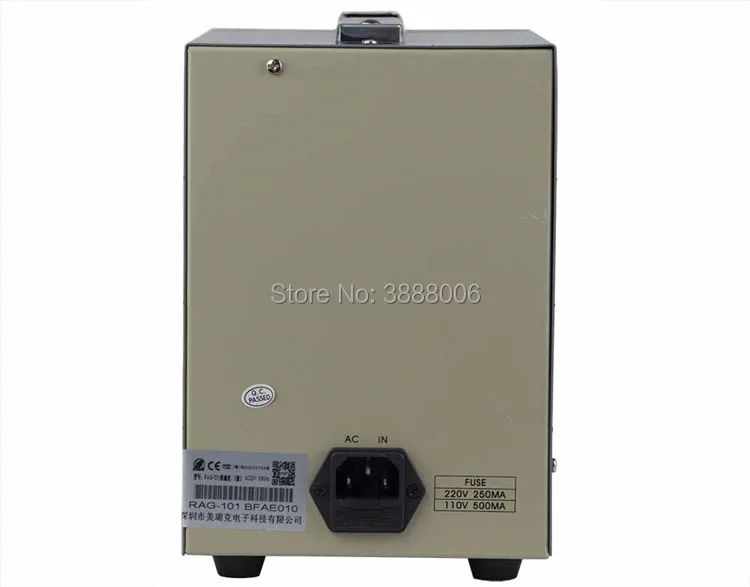

Источник питания

220В/110В ± 10%, 50/60 Гц

Рассеивание мощности

8 Вт

Размеры

315 мм × 200 мм × 270 мм

Вес

3,5 кг

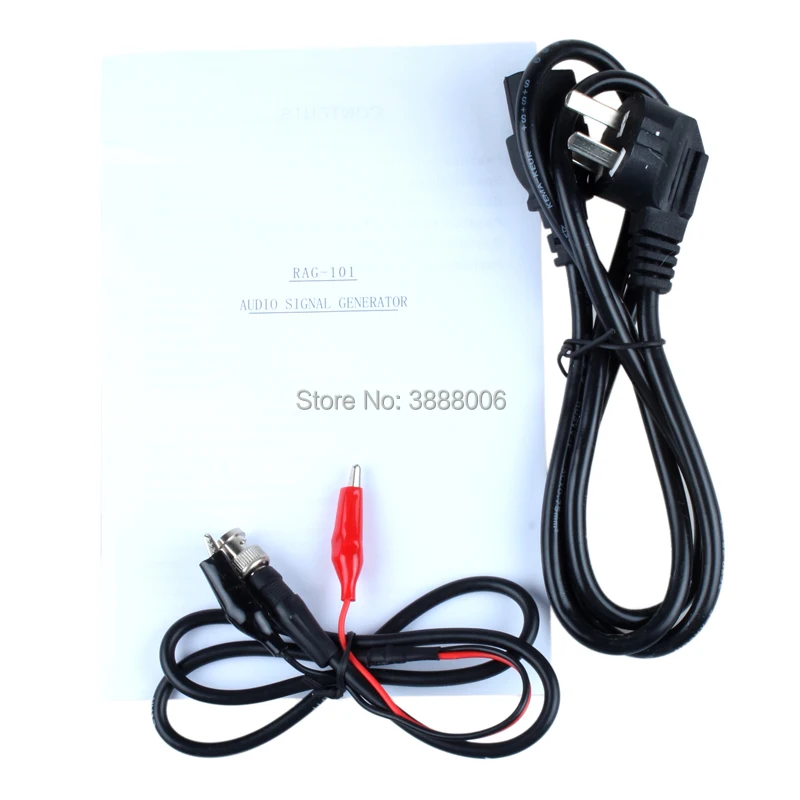

Упаковка включает:
