8-полосный переключатель изолирующий вход дистанционный IO модуль сбора Modbus RTU

8-полосный переключатель изолирующий вход дистанционный IO модуль сбора Modbus RTU

ГлаваИнформация о продукте

Во-первых, Обзор продукта

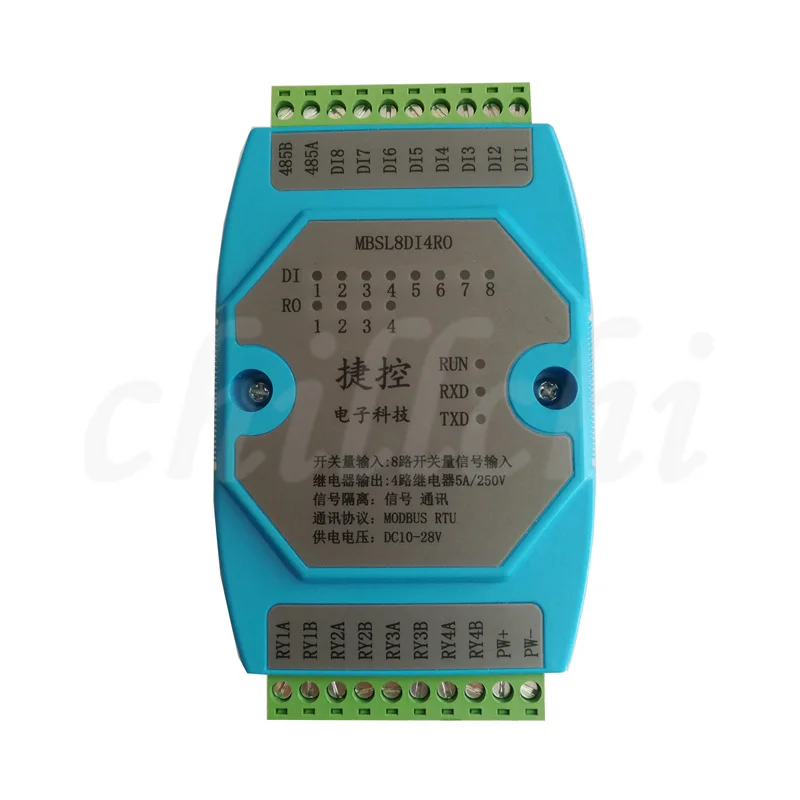

MBSL8DI4ROМодуль представляет собой 8 канальный цифровой вход изоляции и 4 реле изолированный выход модуля, которые выводятся путем изоляции RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь, и может непосредственно вместить все виды программного обеспечения верхней конфигурации компьютера, PLC, DCS и т. Д. модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, эффективно подавляя все виды режима серии и общего режима помех, А также обеспечение стабильной и надежной работы модуля.

1,Стандартная коммуникация RS485 MODBUS RTU используется для сетей с программным обеспечением конфигурации ПК, PLC, промышленным сенсорным экраном и т. д.С индикатором состояния связи.

2,Промышленный стандартЭлектрические сигналы, такие как контроль сигнала, источник питания, RS485 связь и так далее, изолированы друг от друга.

3Цепь связи принимает молниезащиту, анти-помех дизайн,Мощность защита от обратной полярности.

4Интерфейс выхода сигнала связи RS485 принимает перенапряжение и перегрузки по току двойную защиту.

5Он может быть широко использован для сбора сигнала и контроля в промышленном полевом оборудовании.

6.Модуль принятияАппаратное и программное обеспечение двойной сторожевой таймерАвтомобильный Стандарт качестваУбедитесь, что модуль никогда не умрет и не будет работать стабильно и надежно

7.Выход неисправности реле защиты сетиКогда сеть 485 прерывает, когда машина не получает данные, отправленные основной станцией в установленное время, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого оборудования.

8Формат связи может быть установлен программным обеспечением.

Два, основные технические индикаторы

Проект

Техническими показателями

Сигнал на входе/выходе

1Входной канал: 8 способ цифровой вход

2Выходной канал: 4 выхода дорожного реле

3Несущая способность: активных сопротивлений для цепи переменного тока 250 V/2A индуктивные нагрузки 250 V/1A

4Релейная катушка и контактное напряжение изоляции: 2000 В

Коммуникационная мощность

1Протокол передачи данных: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту.

3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6Расстояние связи: 9600bps 1200 метров

Размер модуля и метод установки

1. Установка: Стандартная DIN направляющая установка или винтовая установка.

2,Размер формы: 125x73x35 мм

Рабочая среда

Температура: от-10 °~+ 60 CВлажность: 35~85%(Без конденсации)

Рабочее Электропитание

1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания

2Потребляемая мощность: менее 3 Вт

Три. Интерфейс высокой четкости

Имя терминала

Говорить Яркий

Имя терминала

Говорить Яркий

PW +

Внешний вход питания положительного конца

485A

RS485Сигнал A +

PW-

Внешний вход питания отрицательный конец

485B

RS485Сигнал в-режиме

DI1

Цифровой входной канал1

RY1A

Релейный выходной канал1

DI2

Цифровой входной канал2

RY1B

DI3

Цифровой входной канал3

RY2A

Релейный выходной канал2

DI4

Цифровой входной канал4

RY2B

DI5

Цифровой входной канал5

RY3A

Релейный выходной канал3

DI6

Цифровой входной канал6

RY3B

DI7

Цифровой входной канал7

RY4A

Релейный выходной канал4

DI8

Цифровой входной канал8

RY4B

Четыре. Модуль монтажной схемы

Пять. Связь инструкции

1Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

Параметр

Объяснить

9600

Скорость передачи данных

N (Без проверки)

Проверка бит

8

Данные бит

1

Останавливает положение

Вторая главаModbusОписание протокола регистрации и связи

1. Модуль поддерживает код функции MODBUS и диапазон адресов

1Модуль поддерживает код функции MODBUS

Тип регистра

Диапазон адресов

Код функции

Функция Описание размера

Операция

Выход катушки регистр

00001-00004

0x01 H

Прочтите несколько катушки регистрирует

Прочитайте значения одного или нескольких регистров катушек

0x05 H

Написать катушки регистр

Напишите значение регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Держите регистр

40001-40016

0x03 H

Прочтите несколько держать регистрирует

Прочитайте значения одного или нескольких фиксаторов

0x06 H

Запись единого регистратора

Запись данных в журнал hold

0x10 H

Написать несколько держать регистрирует

Запись одного или нескольких данных в журнал hold

Вход Цифровой Кол-во

10001-10008

0x02 H

Прочитайте вход Дискретная Кол-во

Дискретный временной входной регистр

Две. Зарегистрировать определение Описание

1. Выход катушки регистра (код функции:0x01 H,0x05 H,0x0FH)

Адрес

Параметр

Длина

Прочитать/Пишите

Мин

Макс

Объяснить

00001

DO1

1

Прочитать/Пишите

0
